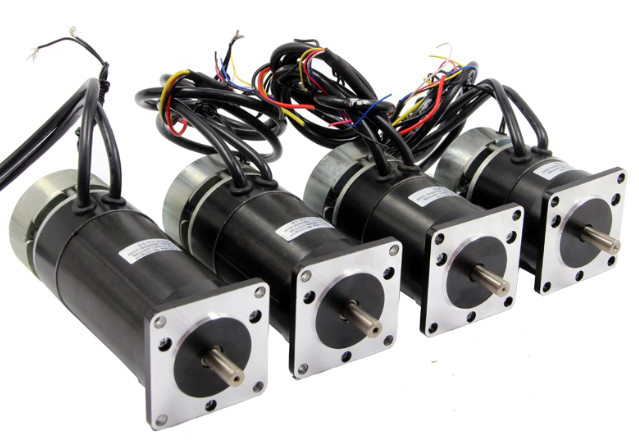

上圖為客戶定制的一款57機座號直流無刷電57BL115S16-330TF9B，電壓36V，功率160W，轉速3000轉，帶電磁剎車，剎車獨立供電24V，功率6W，扭矩0.8NM。此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？捎糜诔橛蜔煓C、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
那么這款剎車電機有多大的輸出扭矩呢？ 我們都知道直流無刷電機特性，轉速越高扭矩越大，轉速越低扭矩越小。所以特別適合一些高速場合，小范圍的調速。通常一款36V，額定轉速3000轉，功率160W的電機，在額定3000轉的時候輸出扭矩能有多少呢？下面高速大家一款計算方法：

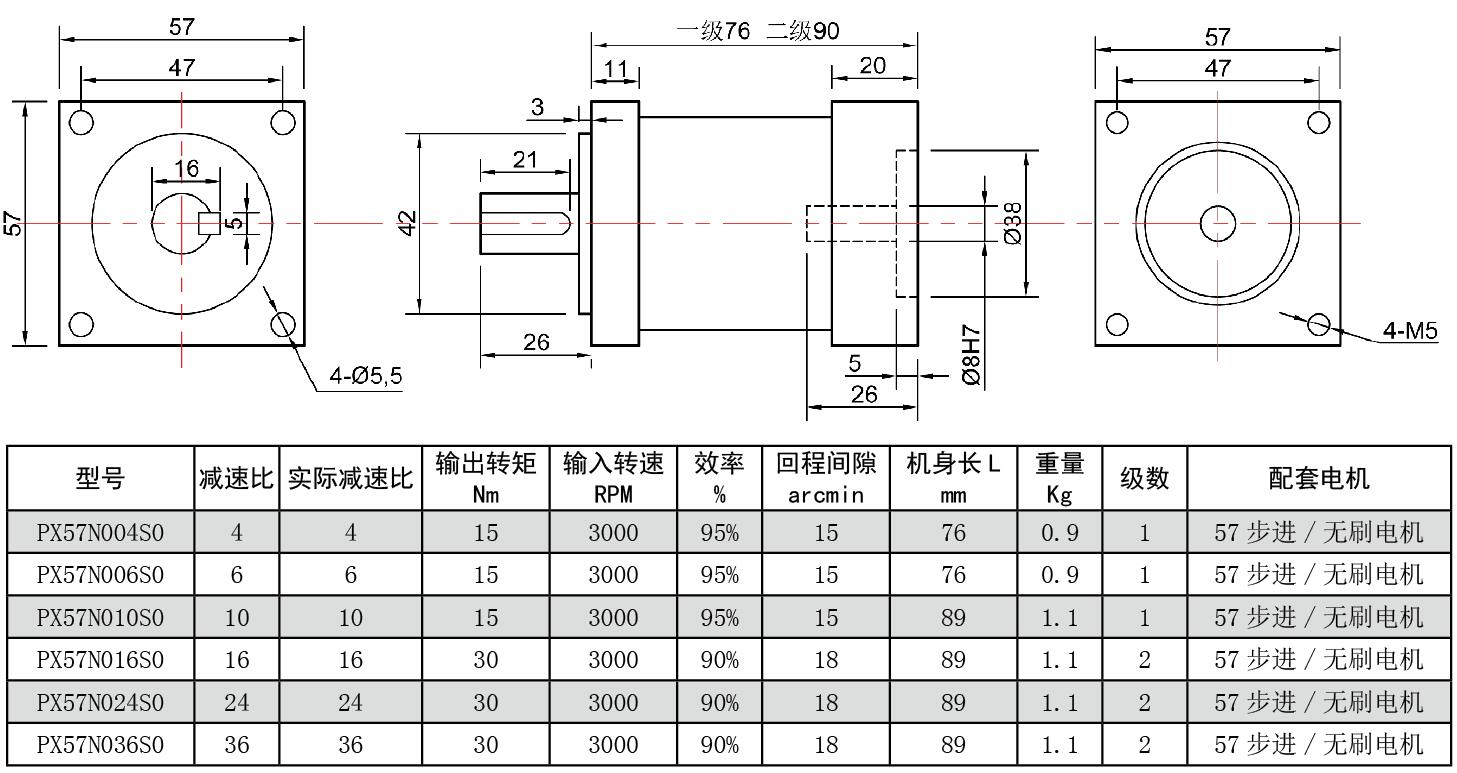

即t=9550p/n 式中： p—功率，kw； n—電機的額定轉速，r/min； t—轉矩，nm。 電機的輸出轉矩一定要大于工作機械所需要的轉矩，一般需要一個安全系數 根據如上計算得出：T=9550*0.16/3000=0.5NM 因此，這款電機再用到3000轉的時候能輸出0.5NM的力，那么調低轉速，扭矩就會相應的降低。所以要根據實際情況選擇和是轉速，功率的電機。 在扭矩不夠的情況下，也可以加裝減速機。通過降低轉速來增加扭矩。下面推薦幾款可以搭配此款電機的減速機型號
推薦此款無刷電機調速控制器如下：

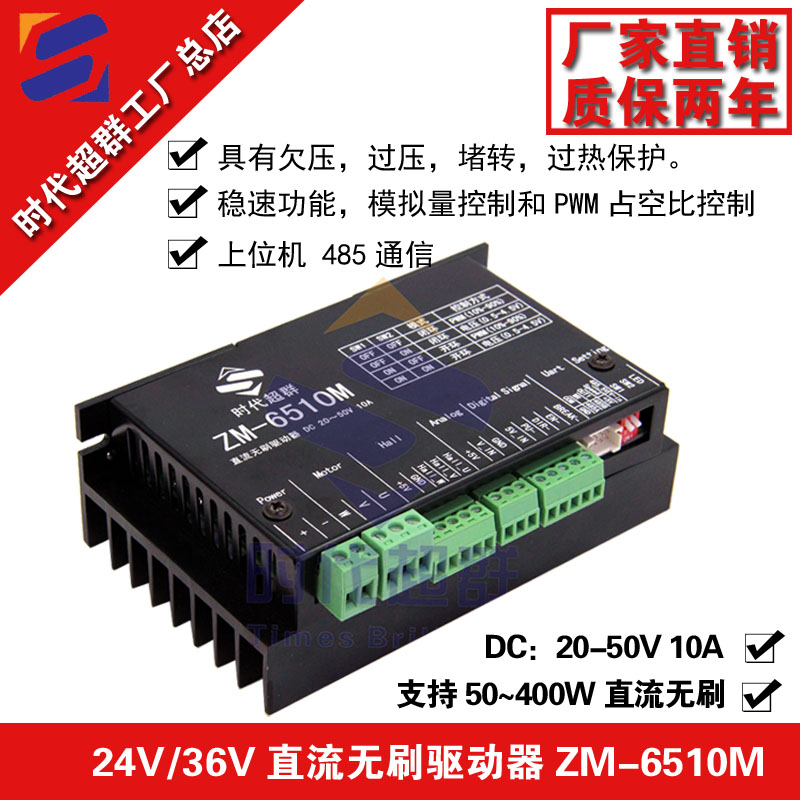

ZM-6510M采用FOC場定向矢量控制，降低運行噪音，支持速度閉環和速度開環控制。給定信號支持模擬量控制和PWM占空比控制。支持弱磁調速，能在小負載場合，超過額定轉速50%運行。能直接外掛modbus數碼顯示，直接顯示轉速。帶學習功能，可以學習電機相序和hall相序。供電電壓+20V~50V。支持50~400W直流無刷電機（帶hall信號）。內部隔離485（modbus協議RTU模式）（19200，8，N,1）控制方式�？梢栽O(shè)定驅動器地址，簡化控制系統。也可以直接通過PC機控制，并提供PC機測試軟件。具有欠壓，過壓，堵轉，過熱保護。提供隔離輸出的 報警輸出信號。

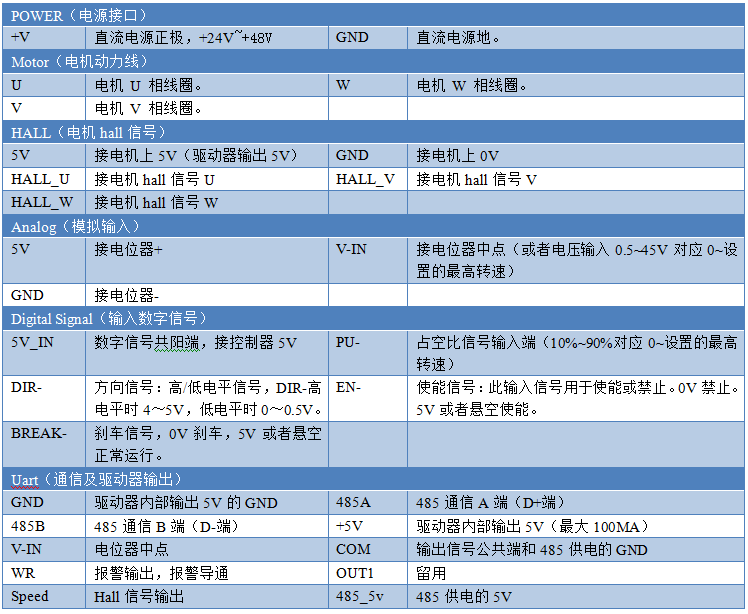

驅動器典型接線圖
如下圖所示，驅動器工作需要接上20~50VDC 的電源，電壓根據電機的額定電壓來選擇，電機的UVW 和hall信號已做好插頭，直接插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦輸出的報警信號、速度信號，可以根據需要連接。
驅動器可以通過modbus（RTU 模式）來控制驅動器。主機可以通過modbus 的讀寫寄存器功能來設置驅動器參數和控制運行。驅動器支持的功能碼為0x3（讀寄存器）、0x6（寫寄存器）。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
