有通電剎車和掉電剎車2種，今天介紹下掉電剎車，也就是停電的時候剎車器可以把電機軸抱死不讓電機轉動。雖然大部分情況是Z軸帶負載的情況下防止突然通電或者關機掉電的時候Z軸負載在重力作用下下落而砸壞設備或其他安全事故，但也有其他情況下會使用，例如，工件停止后要承受比較大的力，光電機保持力矩不夠，再加上剎車器的保持力矩可以很好地固定工件；或者負載在一定位置后需要保持位置，如果長時間通電會浪費電也會發熱很厲害，就斷開電機用剎車器來固定。
電機使用剎車的條件。 1.斷電后讓電機軸鎖死。 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。

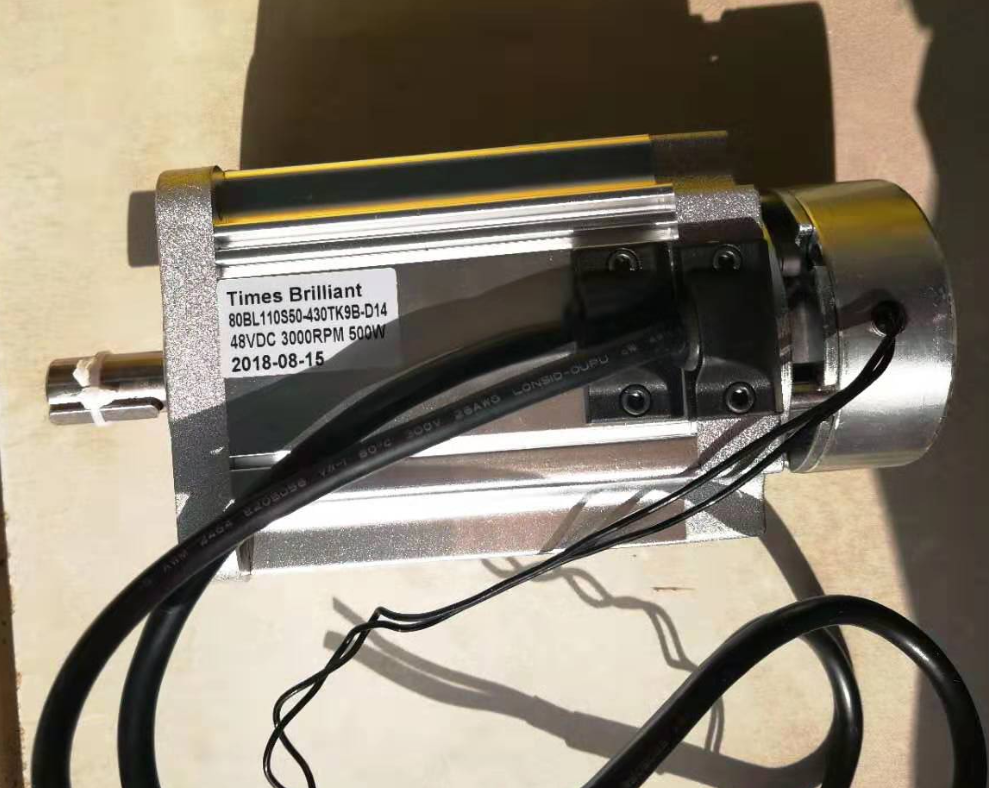

上圖****寬客戶定做的帶24V電磁剎車的直流無刷電機80BL110S50-430TK9B 額定功率500W 3000轉 輸出力矩可達1.59Nm，高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，常用于醫療設備，健身器材，電動車等……

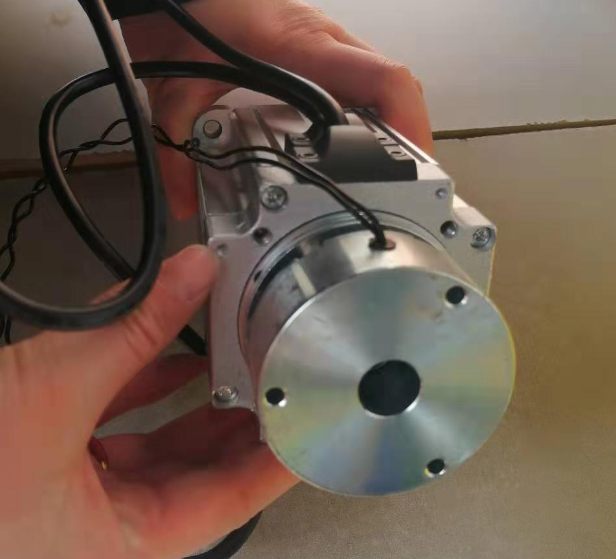

電磁剎車24V供電，斷電剎車，客戶要求電機底部打了四個孔

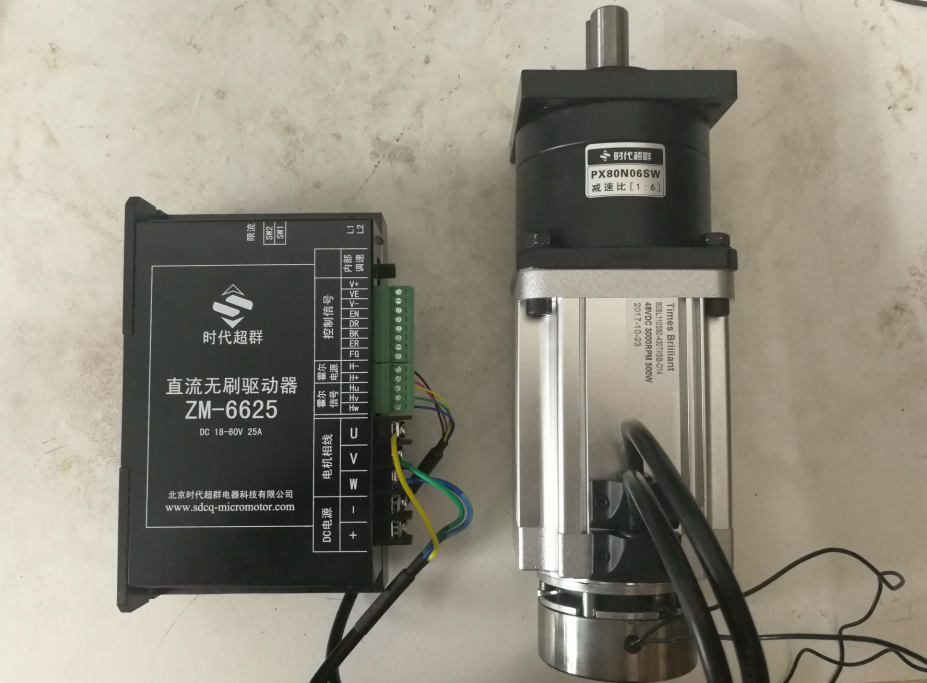

客戶搭配PX80N006SW行星減速機，減速機6速比，額定輸出轉速3000/6=500左右，這時，電機加減速機輸出的額定扭矩為多少呢？ 1.59nm*6速比*80%輸出效率=7.6NM＜40NM（即減速機額定輸出扭矩）那么這款步進電機搭配減速機的靜輸出扭矩為7.6NM
ZM-6625是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點： 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 速度補償，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率 應用極簡，接線靈活，內置動態再生發電釋放電路 上圖中各接口定義為：
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護！ 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意！為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
