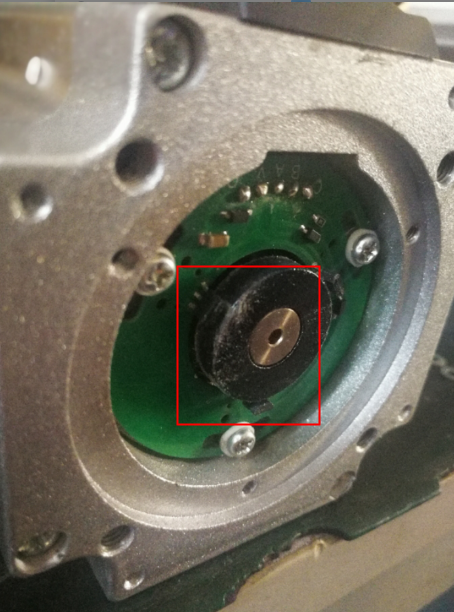

上圖就是一款霍爾故障的無刷電機，我們可以看到霍爾有一個腳已經燒壞了，底板也都被熏黑了。主要原因是客戶使用環境粉塵和雜質太多。電機又沒有做好防塵保護，導致雜質進到霍爾里，吧霍爾燒了。
這種情況，就要多注意了，在產品設計上做好防塵處理。
客戶是一臺加工鋅合金的接頭的設備，采用的是時代超群750W直流無刷電機和驅動器。機80BL130S75-3145TK9，電壓310V，功率750W，轉速4500轉，具體參數見下表，這是客戶設備現場，我們明顯看到粉塵和雜質太多了。電機都成灰色的了，而且粉塵這些是最容易進入電機的，所以我們要對電機做一個保護，電機后端蓋上涂膠。或者做防塵罩，進行防塵處理。 下面給大家總結一下如何進行電機的霍爾檢測：
具體檢測方法視頻：鏈接：https://pan.baidu.com/s/1kVDvUwJ 密碼：e2vu 現在我們拿這套產品來為大家解釋一下如何利用萬用表來檢測直流無刷電機霍爾是否損壞，是否有缺相。 首先電機鏈接驅動，驅動器供電24V，可以不接電機相線， 指針式萬用表打到直流電壓10V檔位 紅表筆接H+,黑表筆接H-，測量霍爾電壓應該在接近5V的電壓，為正�，F(xiàn)象 然后測HU,黑表筆接H-，紅表筆接HU,同時擰動電機軸看是否有0-5V的變化，如果有為正常。如果沒有為異常。其他HV,HW同理
數字式萬用表達到直流電壓20V檔位 然后測HU,黑表筆接H-，紅表筆接HU,同時擰動電機軸看是否有0-5V的數字變化，如果有為正常。如果沒有為異常。如果是0-3V左右同樣為異�，F(xiàn)象，其他HV,HW同理 如果異常的話，那么就要檢查接線，端子，延長線等是否有接觸不良
