80BL110S50-430TK9是時代超群主打80系列性價比高的一款無刷電機 額定功率500W 3000轉 輸出力矩可達1.59Nm，高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，常用于醫療設備，健身器材，電動車等…… 型號 | 額定電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 80BL100S40-430TK9
| 48
| 400
| 1.27
| 3000
| 4000
| 10.8
| 1.2
| 2
| 80BL100S40-445TK9
| 48 | 400 | 0.85
| 4500 | 6000 | 10.8 | 1.1 | 2 | 80BL110S50-430TK9
| 48
| 500 | 1.6
| 3000
| 4000
| 14.8
| 1.5
| 2 | 80BL110S50-445TK9
| 48
| 500 | 1.1 | 4500 | 6000 | 13.8 | 1.3 | 2 | 80BL145S55-445TK0
| 48 | 550 | 1.6 | 4500 | 6000 | 15 | 1.4 | 2 | 80BL110S55-3130TK9
| 310
| 550
| 1.75
| 3000
| 4800
| 2.4
| 0.3
| 2 | 80BL165S75-3130TK0
| 310
| 750
| 2.4
| 3000
| 4000
| 3.2
| 0.3
| 2 | 80BL165S55-3115TK0
| 310
| 550
| 3.5
| 1500
| 2100
| 2.4
| 0.3
| 2 | 80BL180S120-3140TK0
| 310
| 1200
| 3
| 4000 | 5000
| 3.2
| 0.3
| 2
|

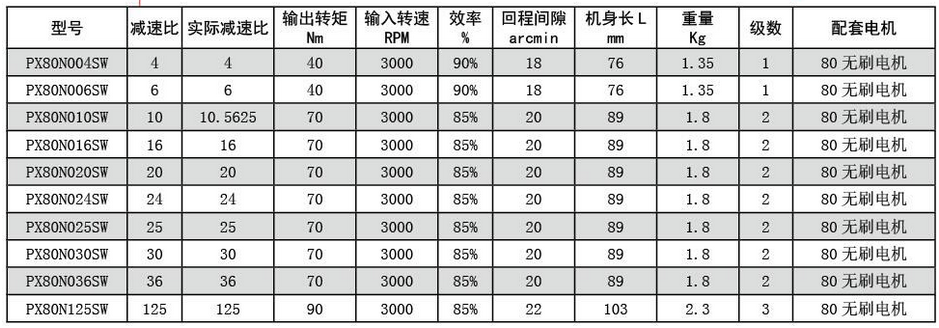

此款電機可配PXW系列直角行星減速機，要想輸出扭矩50轉左右，需要配多啊速比的減速機呢 3000/減速比=50左右，那么減速比應該是60速比左右，根據實際的減速比可以選60~65不等的速比。都是可以的。
時代超群PXW系列減速機是我們公司****推出的直角行星減速機 保修2年，比市場行減速機要性價比高很多，價格便宜將近2-3倍！直角行星減速機可配 57步進電機和86步進電機，60伺服電機，80無刷等，90度的直角設計適用于一些特殊的場合，相對于蝸輪蝸桿，行星減速機的輸出效率可以達到80%~85%。有的甚至可以達到95% 1.6NM*64*80%=81.92NM＜額定輸出90NM,因此搭配64速比的直角行星減速機的話，輸出可達80NM的力。

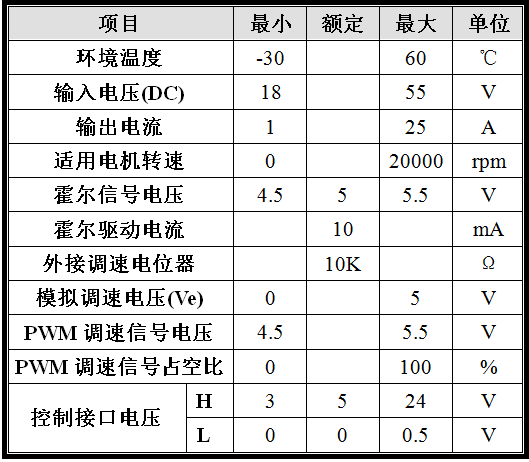

配套驅動器ZM-6525是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 主要功能 ·堵轉保護時間6秒·欠電壓(≤18V)、過熱(>150℃)自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1-25A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS電子剎車功能 ·具有緩啟動功能，避免電流過沖，有效保護電機

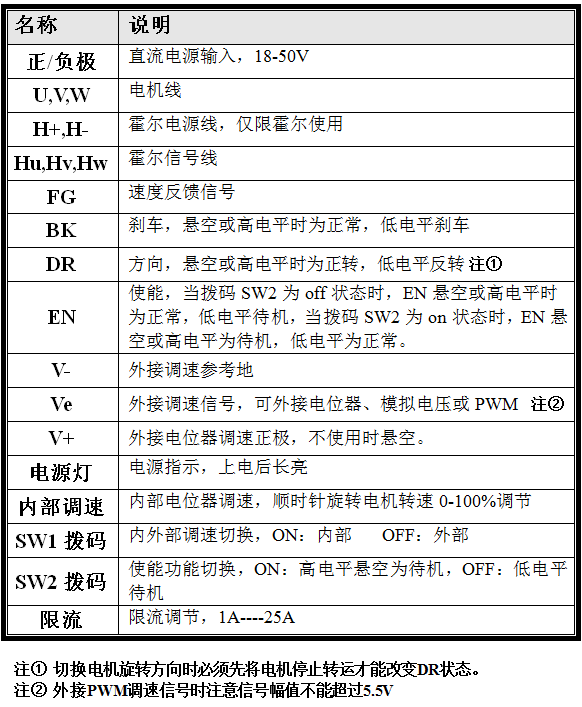

接口定義  保護恢復
本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護。 1.欠壓保護，驅動器供電電壓低于13V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調高至18V后再通電。 2.過壓保護，驅動器供電電壓高于60V時驅動器進入保護狀態。解除此保護請先斷電，將電源電壓調低至50V后再通電。 3.堵轉保護，當電機堵轉6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 4.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或?qū)⒄{(diào)速降至最小(電位器擰至****、模擬電壓降至0V，PWM降至0%)
