驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。 此款驅動搭配電機的時候可以完成自檢測運行，不接外部脈沖的情況下，讓電機試運行。 具體操作如下：

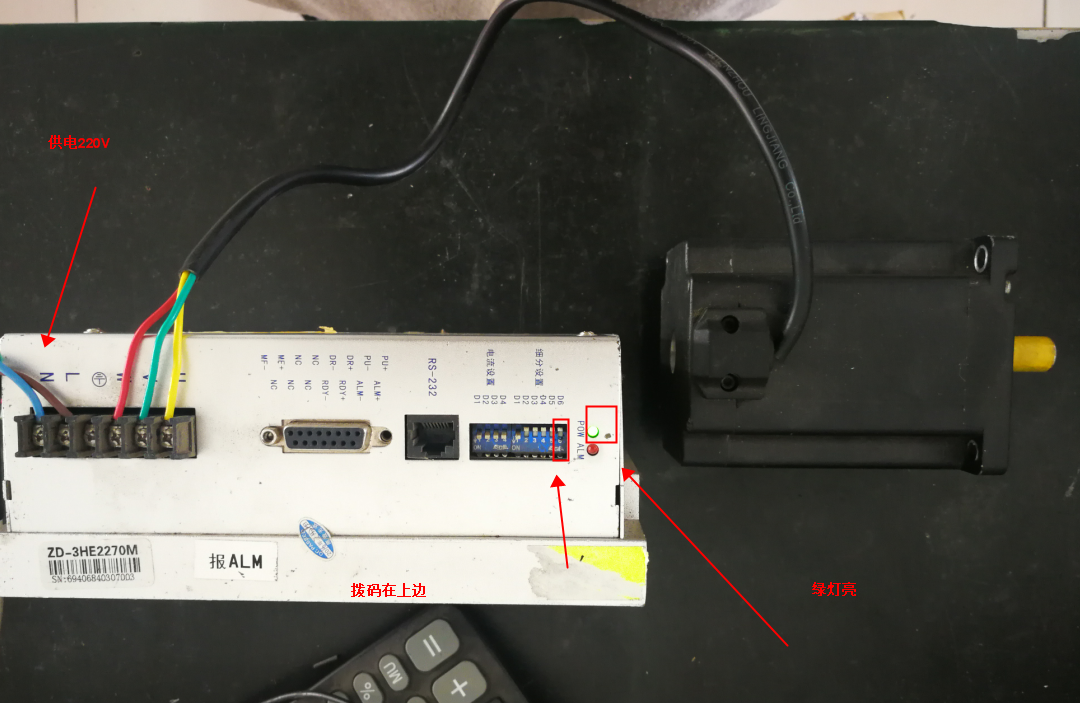

電機接驅動，驅動供電220V，uvw相線部分。驅動器前四位撥碼打到on狀態，把電流調到****，驅動器撥碼最后一位打到上邊，電源指示燈亮 此時在通電狀態下吧最后一位撥碼撥到下邊電機既會以一定轉速運轉
上圖為客戶選購的一款50NM步進電配36速比行星減速機。三相步進電機130HCY285AL3S-TK0出力大，穩定性高。步距角1.2°，扭矩50N.m，電流6A，機身高290MM，軸徑Φ19MM，鍵6，出軸長42mm，廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。可搭配此款驅動器，效果好。 130步進電機其他系列參數： | 130步進電機 | 步距角° | 電機電流(A) | 電機扭矩(N.m) | 機身長度(L) | 相電阻 | 相電感 | 轉子慣量 | | 130HCY180AL3S-TK0 | 1.2° | 6.8A | 24N.m | 180mm | 0.56 | 11.6 | 24.6 | | 130HCY220AL3S-TK0 | 1.2° | 6.8A | 28N.m | 220mm | 0.76 | 14.9 | 32.3 | | 130HCY250AL3S-TK0 | 1.2° | 6.8A | 35N.m | 250mm | 0.96 | 18.1 | 42.5 | | 130HCY285AL3S-TK0 | 1.2° | 6.8A | 50N.m | 285mm | 1.1 | 21 | 50.3
|
