上圖為客戶繞線機定做的一套無刷控制系統，采用的是24V/150W無刷電機搭配的RV30蝸輪蝸桿減速機。一款高性能無刷控制器。整體結構小巧。運行穩定，效果很好。
下面具體介紹一下應用的產品：
時代超群57直流無刷電機57BL95S15-230TF9，額定電壓24V 額定功率150W 額定轉速3000轉 額定扭矩0.5Nm 額定電流8.7A 的直流無刷電機，其軸徑和法蘭的可根據客戶要求定制。 ZM-6716-V3 是我公司基于****BiCD 工藝集成電路開發的高性能直流無刷控制器( 驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。 ·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋，PWM 方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·控制和輸出接口全部采用光電隔離方式 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓( ≤ 17V)、過熱( ＞ 150℃ ) 自動保護 ·堵轉6 秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-8A ·支持內置電位器、外接電位器和模擬電壓調速 ·支持速度信號輸出反饋 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機

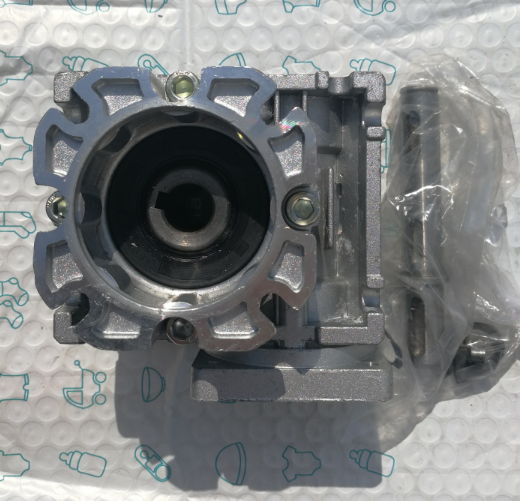

上圖是客戶定做帶輸出法蘭RV30蝸輪蝸桿，帶輸出法蘭，帶單向軸，減速機速比30速比。蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修。產品具體尺寸圖如下：
電機加減速機輸出的扭矩=0.5NM*30速比*60%效率=9NM＜15NM（減速機能承受的額定輸出扭矩），此時電機加減速機輸出的轉速為3000/30=100轉每分鐘，如果調低轉速，扭矩會相應的減小。
