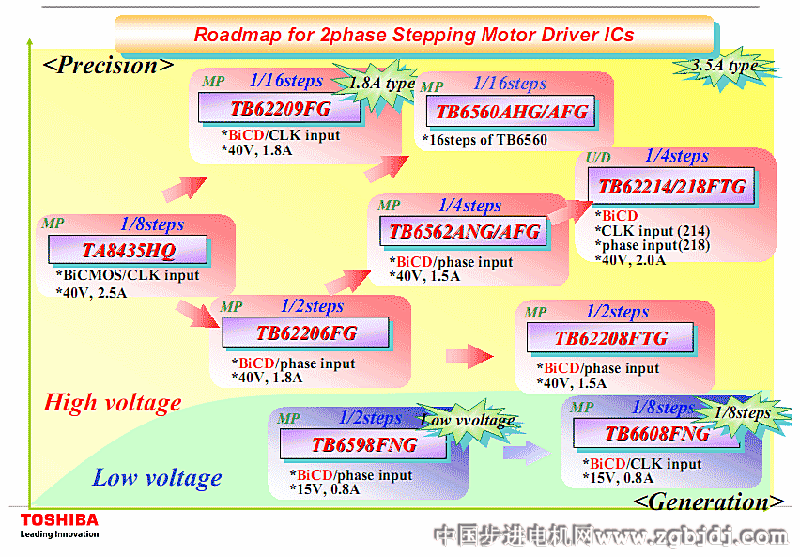

圖1是東芝公司2000年以來陸續推出的2相混合式步進馬達IC產品，早期主打產品是8細分2.5A的TA8435HQ，之后在其技術及封裝工藝的基礎上，推出了一款8細分3.5A的過渡產品TB6560HQ（下圖將其省略），并接連研發出了一系列功能各異的產品，2008年中期將工藝完全成熟的16細分3.5A的TB6560AHQ推向中國市場（16細分2.5A的貼片式TB6560AFG主要應用于海外市場），形成了工藝成熟、性價比****的2009年主打產品，廣泛應用于醫療器械、雕刻機、切割機、繡花機等領域。
三、TB6560AHQ在具體應用方面的優勢
1、在低轉速運行系統中應用：
低轉速運行系統，是指時鐘頻率不高、以小電流驅動為主的系統，比如轉速為每分鐘幾十轉到100轉，用戶在此種應用條件下如使用傳統的驅動方案，要么因集成芯片細分太低，而使低速振動偏大；要么不得不選擇細分很高的驅動器，使成本不必要的增加。
TB6560AHQ的優勢：
（1）電機振動小噪音低：因?yàn)樾酒詭?、8、16細分可選，足夠滿足每分鐘從幾十到近千轉的應用要求。
（2）嵌入式驅動器發熱少：芯片自帶的散熱面積足以單獨支持小電流驅動的散熱要求。
（3）支持各種步進電機選型：客戶可選擇力矩稍大的混合式或永磁式步進電機，使電機工作在允許****轉矩的百分之30至50之間，電機成本幾乎不變；芯片提供多檔電流設置和電流衰減模式，支持相同動力指標下各種不同參數的步進電機。
2、在高轉速運行系統中應用：
高轉速運行系統，是指時鐘頻率較高、以大電流驅動為主的系統，比如轉速為每分鐘接近千轉，此種應用條件下如使用傳統的驅動方案，要么因集成芯片細分太低，而使系統調速范圍過��；要么因細分很高而過多增加了成本，還可能會出現因高頻力矩下降導致的振動和噪音。
TB6560AHQ的優勢：

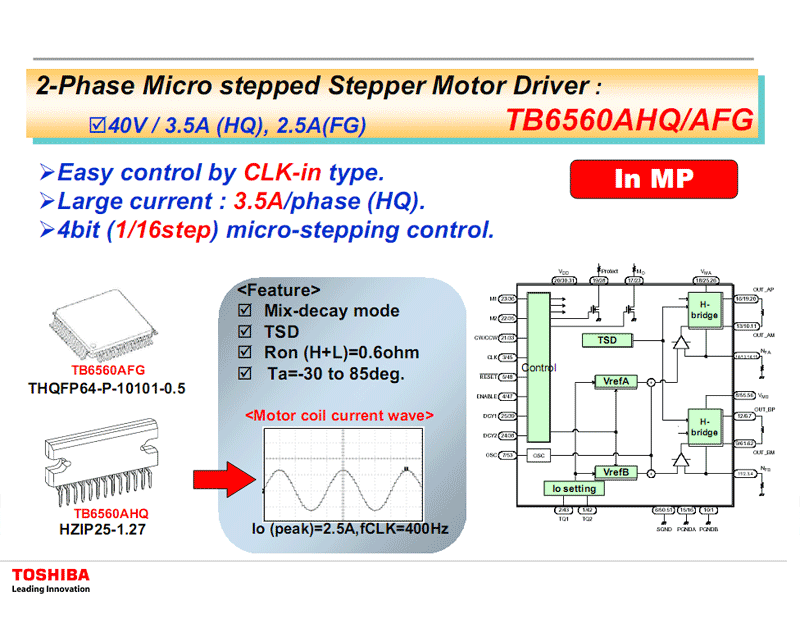

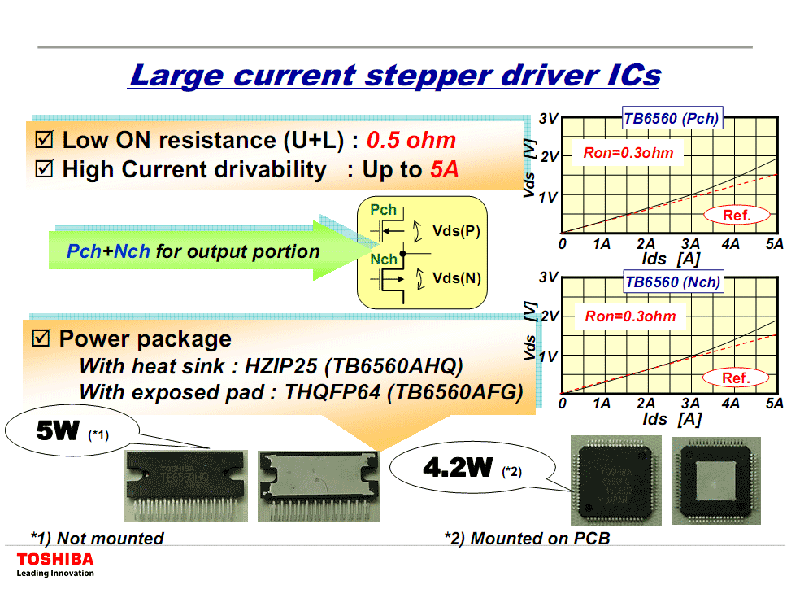

（1）電機振動小噪音低：由于TB6560AHQ芯片自帶16細分功能，能夠滿足每分鐘從幾十到近千轉的應用要求，且自動產生純正的正弦波控制電流，與其它高集成度芯片相比，在相同高轉速下力矩不但不會下降，反而有所增加；由于TB6560AHQ芯片可承受峰值40V的驅動電壓、峰值3.5A的電流，為電機在大力矩、高轉速下持續運行提供了技術保障。
（2）支持各種步進電機選型：客戶可選擇力矩稍大的的混合式或永磁式步進電機，使電機工作在****轉矩的百分之30至50之間，電機成本幾乎不變；芯片提供大電流設置和多檔電流衰減模式，支持相同動力指標下各種不同參數的步進電機。

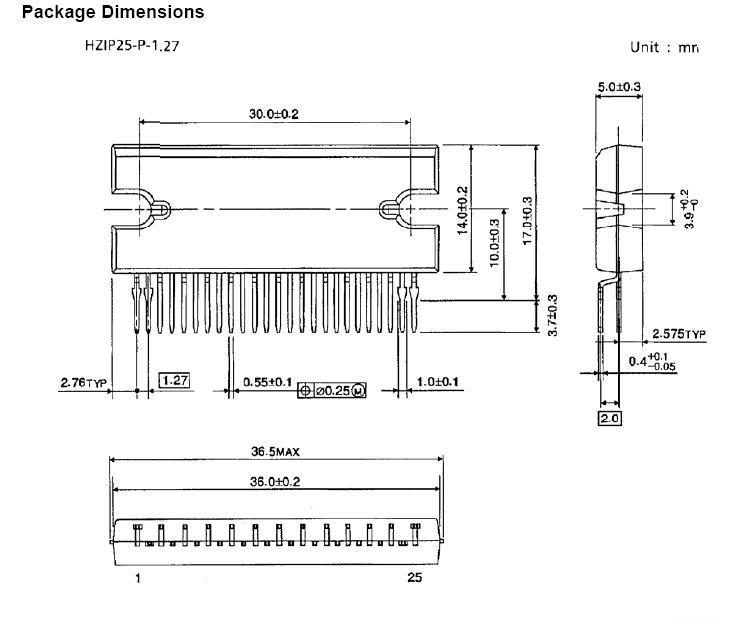

（3）嵌入式驅動器體積小巧易散熱：大電流驅動時，芯片的散熱面便于外連散熱器，也可以直接連接在用戶原有控制器金屬殼體上，嵌入式驅動器體積小巧、易于散熱。

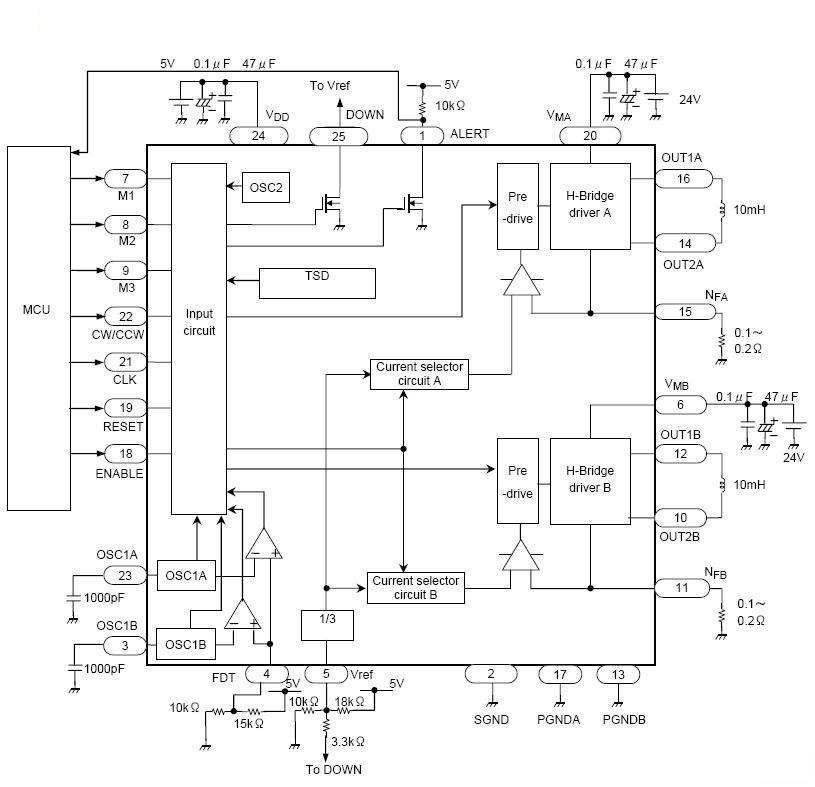

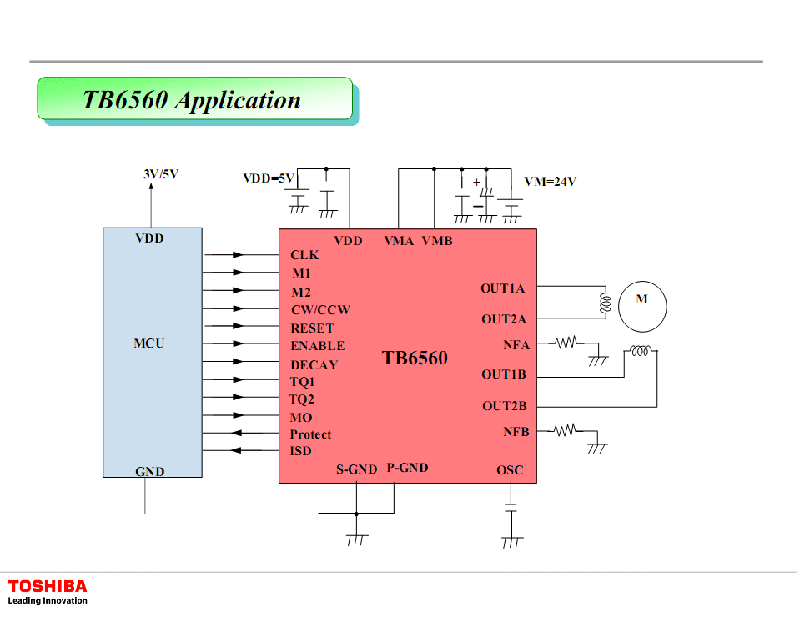

總之，因TB6560AHQ芯片集成度很高，外圍電路極其簡單，可靠性極高，支持57和部分86步進電機從每分鐘幾十到近千轉的寬調速應用，可使數控設備研發成本和生產成本雙雙下降。
