今天主要介紹一下上圖兩款400W、200W通用伺服電機驅動器DM-806A,如何利用CAN總線控制 DM-806A低壓伺服驅動器具有 CAN 總線控制方式，可以代替外部脈沖和模擬量信號，具有可靠，方便，監控驅動器狀態，接線少等特點，使用也很簡單，
利用參數調節小板，只需將如下參數設置為相應值即可
由此可以看出：除 40 號必須設定為 1 外，參數 02 號會經常用到，參數 00 號/ 0c號/0e 號偶爾會重新設定，其他參數 0d 號/ 41 號/51 號不用考慮。

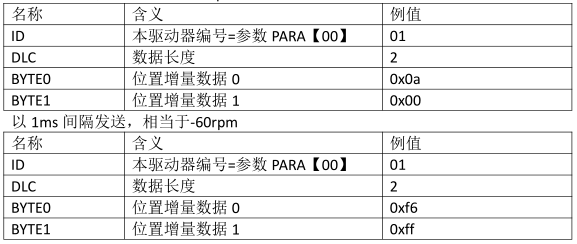

參數設置詳細說明 1. 設置過程 目前有兩種設置手段，其一是配置外置手持的設定操作面板，其二是通過電腦上位軟件模擬操作面板，用電腦時候需要自配 USB 轉 RS232 工具，并下載安裝模擬軟件后啟動，這時彈出設置串口號提示，用戶可在電腦的控制面板里查看安裝的串口號輸入就進入和手持的操作面板類似的界面，進行相同的操作，以 40 號參數為例，設置過程如下： 按 Mode 鍵兩秒，進入模式選擇狀態，顯示 dp-spd 按 Mode 鍵進行模式選擇，顯示 PA-00，即參數編輯子狀態 反復按 Add 鍵，選擇參數，直到出現 PA-40 按 Set 鍵進入編輯參數 40 按 Add 鍵將 40 號參數增加為 1 按 Set 鍵確認退出到參數選擇狀態 按 Mode 鍵，選擇參數存儲狀態，顯示 EE-SET 按 Set 鍵，開始存儲，最后出現 Finish，表示存儲完畢 斷電，等指示等滅后重新上電，新設參數即有效。 2. 位置運行方式 此時，CAN 數據包發送的數據相當于脈沖增量值，電機每轉 10000 個脈沖。要注意發送的時間間隔，比如一次發數值 10000，和以 1ms 的間隔發 1000 次數值 10，電機軸運行的角度是一樣的，但兩者運行平穩度效果是不一樣的，因?yàn)楹笳咄瑫r(shí)控制了位置和速度，是典型的運動控制插補算法，位置控制時候典型發送數據包如下 以 1ms 間隔發送，相當于 60rpm

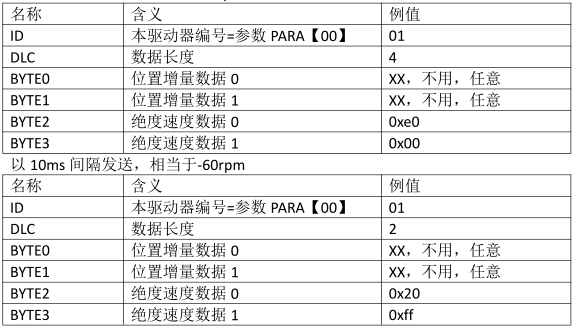

3. 速度運行方式 此時發送的是絕度速度值，單位為 0.25rpm，發送時間間隔大于等于 1ms 以上并小于 500ms 即可，大于 500ms 沒有發送速度值則自動停機。以 10ms 間隔發送，相當于 60rpm

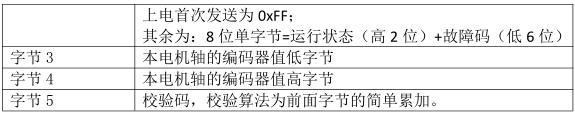

4. 數據回傳 通過參數 para[0x0E]選擇是否向上位機發送數據包。同時將上位機 ID 號設為 0.電機狀態和編碼器運行累計值可以通過數據包回饋給上位機，數據包如下：
從中可以看出：通過查看字節 1 可以知道是哪個驅動器反饋回來的；查看字節 2可以監控驅動器狀態；把字節 3 和字節 4 合成后可以計算位置值（16 位值=【BYTE4<<8+BYTE3】），提高系統性能。
產品尺寸圖如下：
