上圖為客戶代電磁刀片用的一套無刷設備，電磁刀片厚6-7MM，直徑是50MM，選用的電機是一款時代超群57BL115S30-3150TF9高壓直流無刷電機，電機電壓310v，額定功率300w，額定轉速5000rpm，配套的驅動器ZM-7205A采用220V交流供電（家電）即可，無需變壓器，操作簡單，
ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 V AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域 客戶選用這套設備實際使用過程中由于使用了一個220V的電磁閥，來帶動氣缸運動。在實際使用過程中，一使用氣缸就會發生電機停止工作。驅動器報警保護的現象。 具體出問題如下：

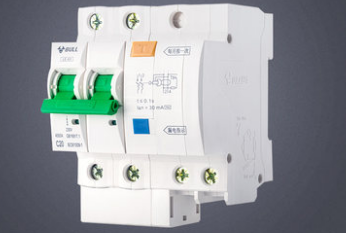

客戶的驅動器電源直接接的空開，一個電源控制控制器一個給電磁閥
電磁閥已工作，電機就不轉了，必須關掉電源從新啟動。氣缸的電磁閥使用的事220V交流電，圖片中的綠色俺就用于點動控制。電磁閥通過一個24V的繼電器控制 這種現象主要是由于電磁閥產生的干擾了什么導致了驅動器報警保護。 客戶加了濾波器以后效果會好一些，但是干擾問題還是沒有解決。由于客戶電磁閥和驅動器比較近，建議在電磁閥上加磁環來抗干擾試一下。 ZM-7205A的使用方法： 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
如何控制電機制動？下圖紅框端口短接，即可控制制動停止
聯系方式：QQ:467102884 電話：13811070445（劉女士）
