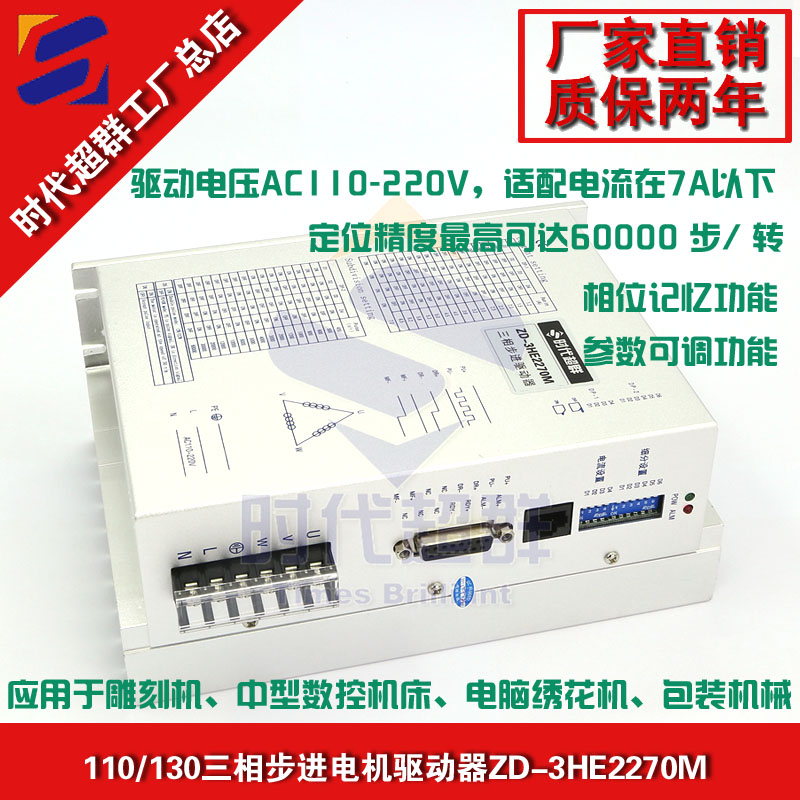

上圖驅動器為時代超群三相步進電機驅動器ZD-3HE2270M，單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。 經常有客戶問這款驅動的報警輸出怎么接？

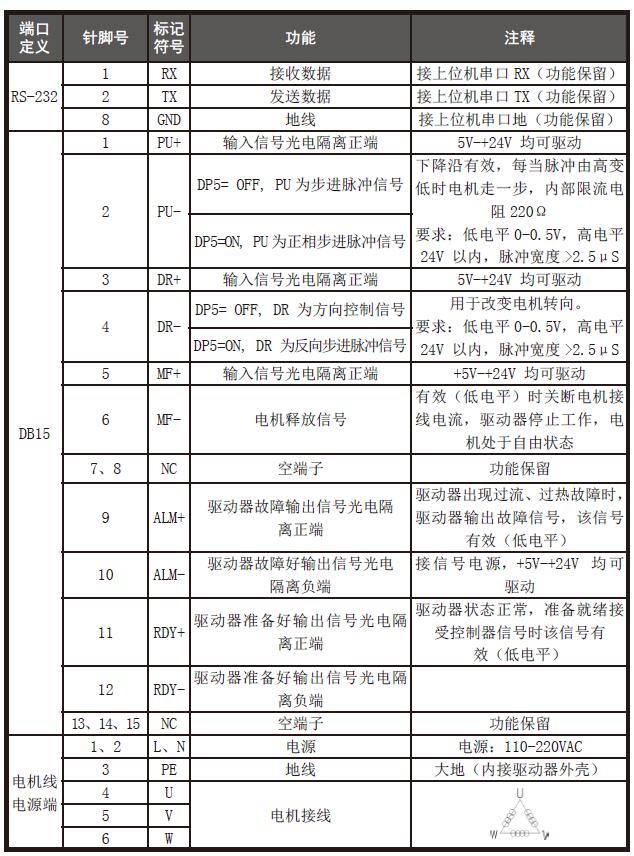

ALM+和ALM-為報警輸出信號，輸出的事開關量信號，無源的開關量信號。 還有客戶問驅動器準備信號輸出如何接？ RDY+和RDY-為準備信號，采用的事集電極開路輸出的原理。需要給一個0V信號，和方向脈沖的控制原理是一樣的。 一、集電極開路輸出的原理 簡單的原理如下圖所示，三極管導通時，集電極輸出低電平；三極管關斷時，集電極輸出懸空，因此該電路在工作時需要外接負載電阻和電源。只要電阻的阻值和電源電壓的數值選擇得當，就能夠做到既保證輸出的高、低電平符合要求，輸出端三極管的負載電流又不過大。
搭配使用的產品為時代超群110HCY230AL3S-TK0三相步進電機，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。電機步距角1.2°，扭矩22Nm，電流6.8A，機身長230MM，軸徑Φ19MM，鍵6，出軸長40mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
