上圖為客戶訂購的時代超群一款高壓直流無刷電機57BL115S30-3150TF9，電機電壓310v，額定功率300w，額定轉速5000rpm，額定扭矩0.57NM，配套驅動器ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在V AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域 ◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達 20000rpm/min；(根據用戶電機而定) ◆調速方式：外接 PWM 調速或外接電位器調速； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆可輸出測速脈沖 FG，（光電隔離，門極輸出）； ◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）； ◆ 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。

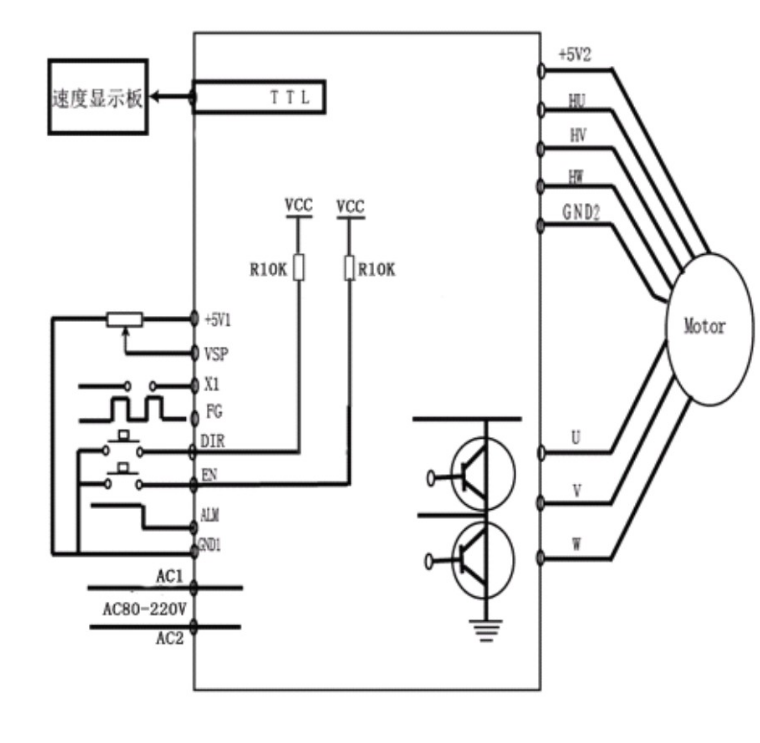

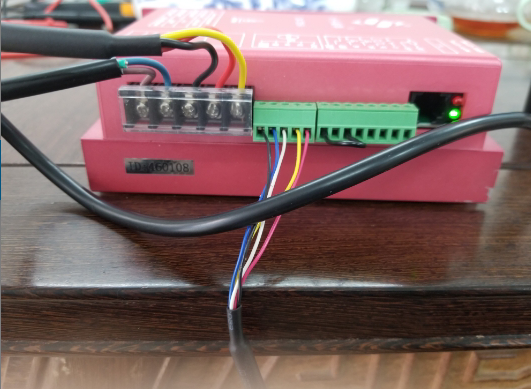

客戶按照接線圖通上點以后，發現電機不轉，驅動器綠燈亮，風扇也不轉，并未有紅燈報警，反饋圖片如下。檢查接線都沒有問題，問題在于客戶的控制端口并沒有電壓信號。所以并不能啟動。正常使用的客戶，一般都會外接調速器調速，所以接好線以后電機上電自動帶有5V控制電壓信號。電機就轉了 另外驅動器達到一定溫度風扇才會轉
這個客戶問題在于并沒有控制電壓，所以電機不轉，具體操作如下：
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。
