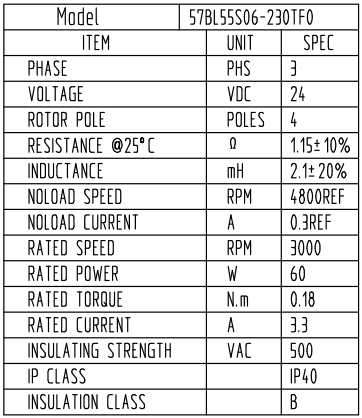

上圖為時代超群57直流無刷電機57BL55S06-230TF9，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電壓24V；功率60W；額定轉速3000轉,額定扭矩0.18NM。具體參數如下：
時序圖如下：
尺寸圖如下：
那么如何給這款電機搭配適當的驅動器呢？ 60W/24V=2.5A,選配的驅動電壓要在電機電壓范圍內，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*2.5A=5A，那么選擇一款24V 5A左右的控制器即可。
ZM-6405A 直流無刷電機驅動器是我公司新推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面稱 板標稱 DC24V~48V ）的低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 ◆電流環設計，低速力矩大，運行平穩； ◆高力矩、高轉速輸出，****轉速達 20000rpm/min(根據電機轉速而定)； ◆具有脈沖速度輸出，可以隨時觀察電機轉速； ◆調速方式：0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便用戶使用； ◆啟停使能控制信號、方向信號輸入； ◆過流、過壓、堵轉及缺相保護等功能
