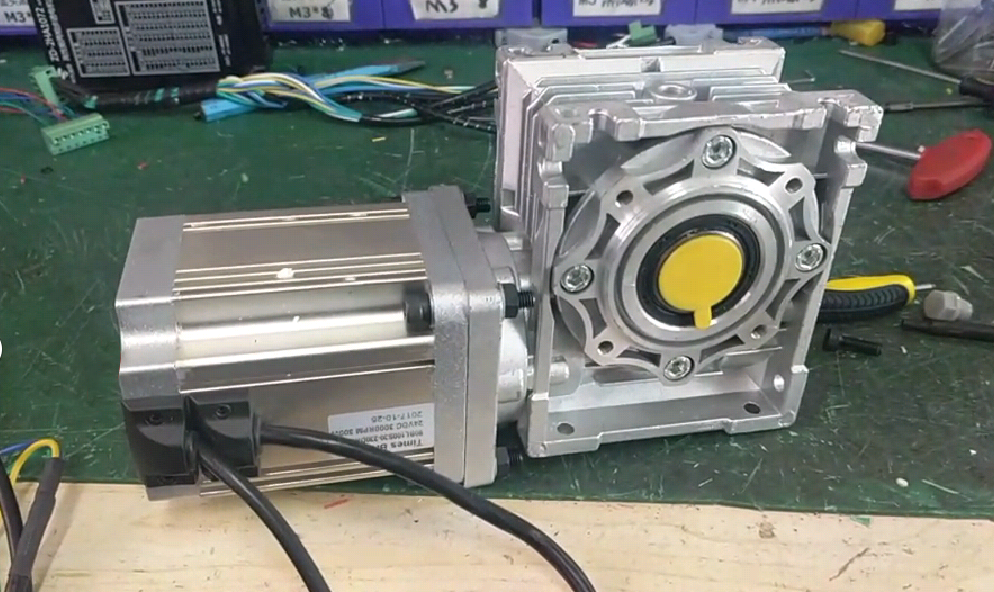

上圖為80高壓無刷電機80BL110S55-3130TK0搭配RV40蝸輪蝸桿減速機套裝，電機功率550W，扭矩1.75NM，轉速可達3000轉，客戶根據自己要求可利用驅動器進行適當?shù)恼{(diào)速。此類型無刷電機轉速越低扭矩越小。所以在一定范圍內調速，如果轉速浮動范圍太大，加減速機比較合適。 客戶想利用此款電機輸出扭矩40NM，使得電機輸出帶自鎖應該如何搭配呢？
蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。時代超群減速機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠！ 1.75nm*50速比*60%輸出效率=52.5NM＞47NM（即減速機額定輸出扭矩）那么550W無刷電機搭配減速機的靜輸出扭矩也只有47NM，無刷電機調低轉速以后扭矩還會相應減小一部分。減速比選的稍微大一些，能更好的的發揮****的輸出扭矩。 測試視頻下載地址：
蝸輪蝸桿安裝尺寸圖
那么如何給這款電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。550W/210V=1.7A,選配的驅動電壓要輸入220V，電流大于峰值電流（1.7A的1.5-2倍左右），選擇ZM-7205A（****220V 5A）效果是比較好的
ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 V AC70V~230V 以?xún)?nèi) （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域
◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達 20000rpm/min；(根據用戶電機而定) ◆調速方式：外接 PWM 調速或外接電位器調速； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆可輸出測速脈沖 FG，（光電隔離，門極輸出）； ◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）； ◆ 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
