常會碰到一些客戶沒有接觸過步進電機，但是有需要用到步進電機讓每次控制步進電機轉過固定的角度，來完成自己的設備需求，那么怎么控制就成了一個需要了解的事情。如果您也有這樣的煩惱，那么看完下面這篇文章也許您就有更細致的了解了
首先要明確，步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。那么就需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器，還需要給控制器或者驅動器供電的開關電源等。這些是最基本的構成要素。 今天拿客戶一個簡單要求的小例子舉例高速大家是如何控制的 客戶要求觸發一按鈕可以控制電機轉到45度。按一次轉過45度，在按一次又轉過45度。那么怎么實現呢？ 首先我們先選擇一款電機和驅動套裝。配一款可以定角度控制的簡易控制器，任意一款即可

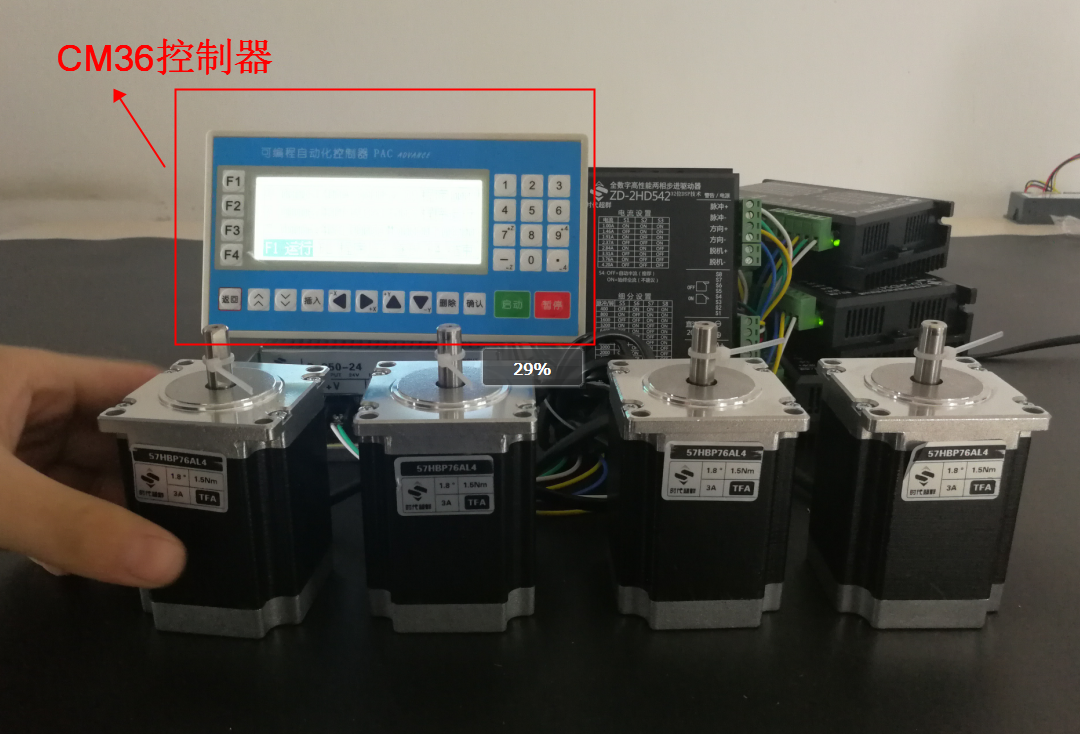

上圖為57HBP76AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。
CS10-1S是由我公司自主開發的一款定長型步進電機控制器。該控制器使用進口原裝高速智能芯片做為硬件平臺，軟件上采用獨特的抗干擾技術使得該控制器的穩定性，可靠性和強抗干擾性都非常的好。因此該控制器適用于各種環境惡劣的工廠現場�？蓱�(yīng)用于各種工位控制，定長控制，等各種精確控制要求。 其次我們按照下圖接線
控制器接口如下
1 | 正轉觸發 | 觸發該端口電機正轉1-FN距離 | 2 | 反轉觸發 | 觸發該端口電機反轉3-CN距離 | 3 | 原點觸發 | 原點觸發輸入端電機立即停止 | 4 | +5V OPTG | 正5V輸出，接驅動器控制信號公共端 | 5 | 方向DIR- | 方向信號輸出端，與驅動器DIR-連接 | 6 | 脈沖PUL- | 脈沖信號輸出端，與驅動器PUL-連接 | 7 | 電源V- | 電源負端輸入 | 8 | 電源V+ | 電源正端輸入，電壓直流6-32V。 |
注：觸發信號為下降沿觸發，0-5V，****不能超過24V
序號 | 功能描述 | 表示字符 | 參數 | 注 解 | 1 | 正轉距離 | 1-CN | 1-9999 | 實際輸出脈沖量等于《1-CN》*《5-CF》 | 2 | 正轉速度 | 2-CS | 1-500 | 正傳方向的速度值 | 3 | 反轉距離 | 3-FN | 1-9999 | 實際輸出脈沖量等于《3-FN》*《5-CF》 | 4 | 反轉速度 | 4-FS | 1-500 | 反轉方向的速度值 | 5 | 細分設置 | 5-CF | 1-9999 | 相當于一個單位設置值，比如電機移動1MM需要XX個脈沖則這項就為XX。 | 6 | 加速設置 | 6-AC | 1-20 | 數值越大加速時間越長， | 7 | 觸發計數 | 7-JS | -- | 觸發次數，不管觸發正轉，反轉該數值都是會增加的。 | 8 | 手動點動 | 8-Sd | -- | 手動點動模式，按下“增加”電機正轉，放開停止， “減少”為反轉
|
驅動細分參數： 1驅動器使用16細分，（即3200脈沖轉一周） 通過上面驅動器細分得知道3200脈沖電機轉一周，那么一個脈沖電機應該轉動的角度就應該是360°/3200=0.1125° 好知道了一個脈沖的角度是0.1125°反過來我們需要的是45度是需要多少脈沖呢。 所以 45°/0.1125=400 得到45°的角度需要400個脈沖。 這樣我們就可以在《5-CF》里面設置為400. 在《1-CN》里面設置1，就能達到觸發一次電機轉45度，當然這個時候我們修改《1-CN》里面的數值為2，則這個時候我們觸發一次，電機就是轉動90度。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
