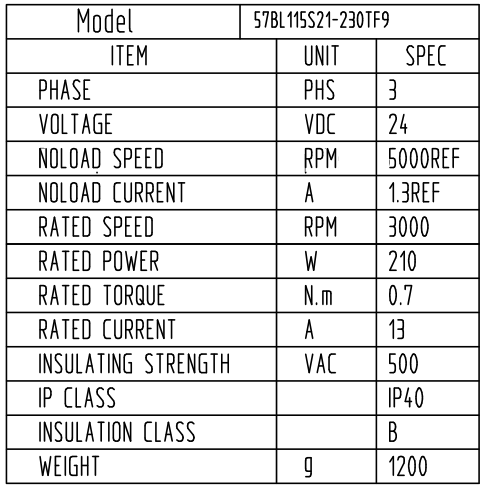

上圖使用的是時代超群直流無刷電57BL115S21-230TF9,電機電壓24V，功率210W，轉速3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？捎糜诔橛蜔煓C、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
電機時序圖如下：
產品尺寸圖如下：
接線定義如下：

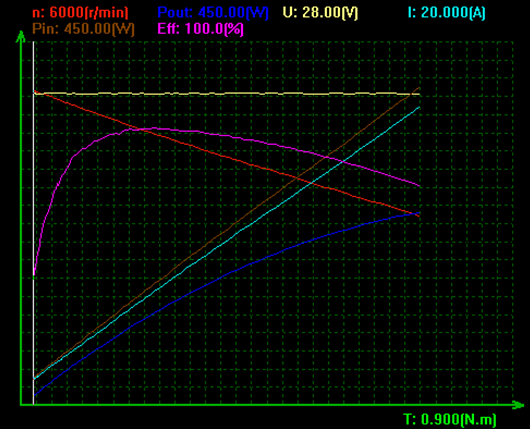

電機特性曲線圖如下：

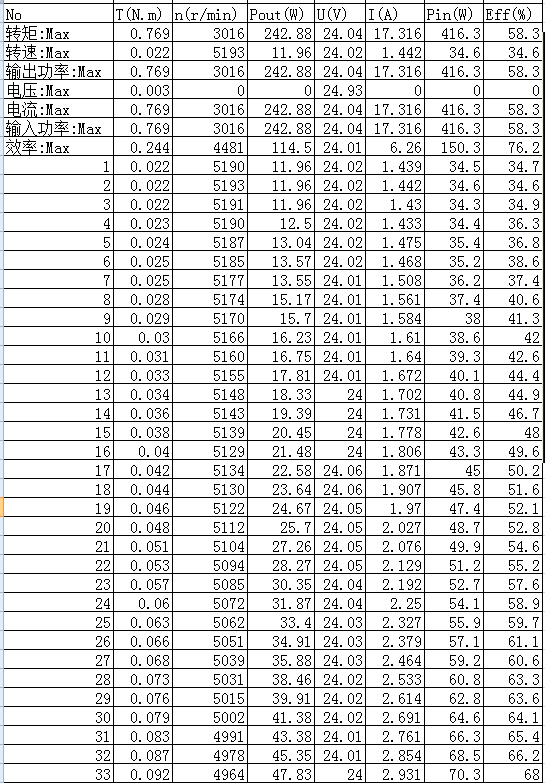

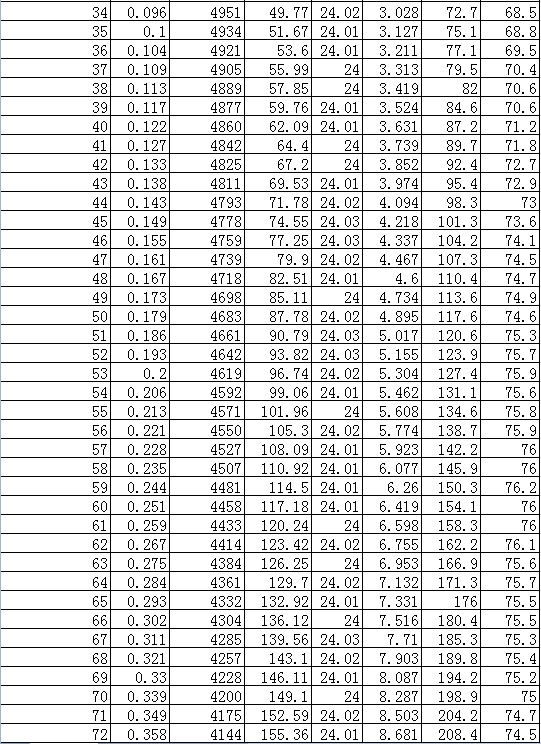

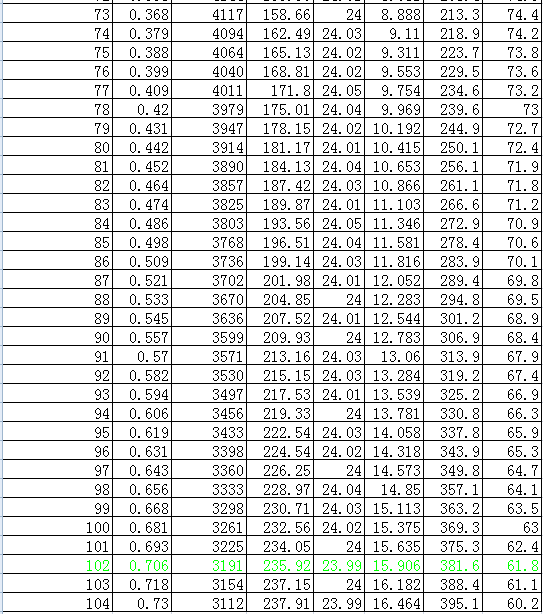

分析如下：
配套ZM-6615高性能無刷驅動器(控制器)是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器；三相全橋，PWM斬波方式；閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率。 主要功能 ·欠電壓(≤18V)、過熱(＞150℃)自動保護 ·堵轉保護時間2-15秒可調 ·霍爾錯誤保護 ·輸出限流線性可調：1-15A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS電子快速制動功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
聯系方式：QQ:467102884 電話：13811070445（劉女士）
