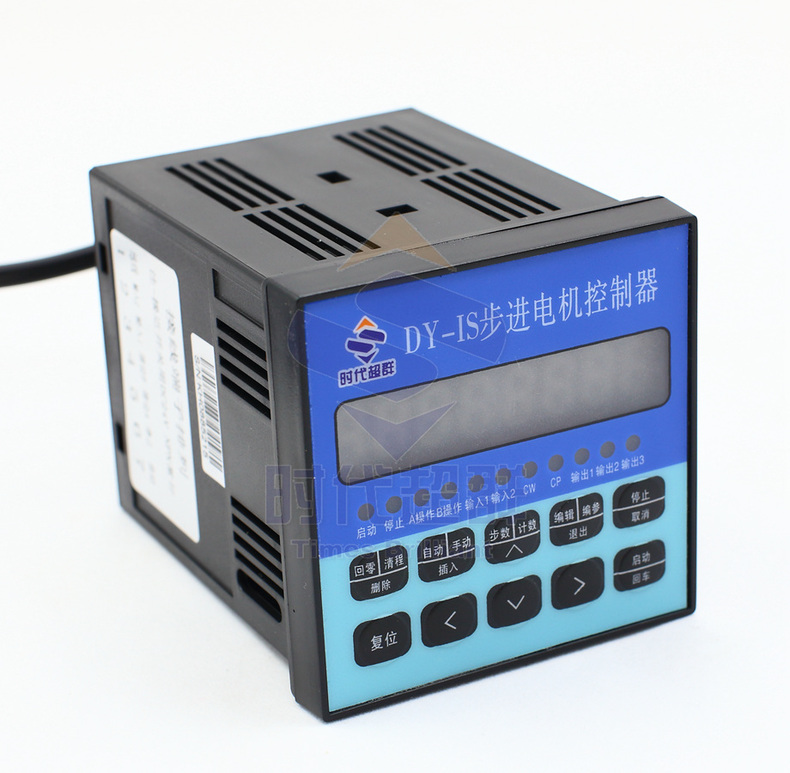

系統所需部件： DY-IS 控制器、兩相步進電機130BYG250A（或三相130BC3100A）、驅動器、可選配AC220A 隔離變壓器。壓輪周長200mm。操作面板除了DY-IS 以外，還配有：1、有效/ 無效按鍵（自所按鍵）。當此按鍵按下后才能啟動電機運行；在此按鍵抬起狀態，即使有光電開關信號，電機也不動作。運行要求：我們切紙長度500mm 為例，每啟動一次，高速 運行500mm。另外要求切紙5 萬張，則長聲報警10 次。這時計數器需清零重新開始。在控制按鍵中，有計數器清零按鍵[∨]和計數器存儲鍵[ ＞ ]，可隨時使用。設計分析：以二相電機為例，使驅動器工作在20 細分狀態，這時的步距角為0。09 度，脈沖當量為：每毫米20 個CP 脈沖。 參數設定：（進入?yún)?shù)設定狀態） JF=1000，RS=H，CC=0，HL=10，HF=1000，BF=1000， NA=00，NB=00 上述參數可以根據具體的制袋機有所調整。

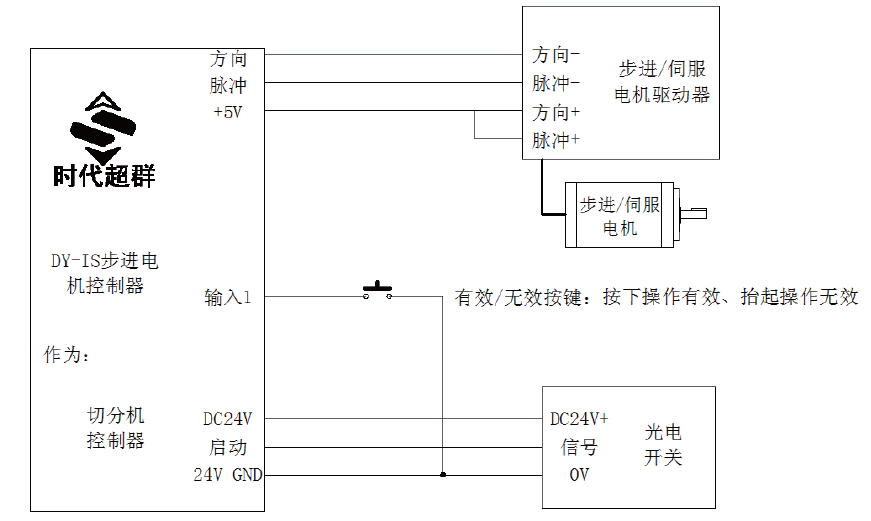

系統接線：
程序清單：（控制器上電后，使其顯示方式為計數方式） 00 J-BIT 09 1 1 ；如果有效/ 無效按鍵為無效狀態（未 按下，1N1=1），則程序返回 01 SPEED 28000 ；假設高速運行速度28KHZ 02 G-LEN 10000 ；電機運行500MM（10000 步） 03 CNT-1 ；計數器加1 04 J-CNT 06 50000 ；計數器=5 萬，轉至長聲報警10 次 05 JUMP 09 ；計數值不到5 萬，轉至結束 06 OUT NNN1 ；計數值已到5 萬，長聲報警10 次 07 DELAY 200 ；延時0.2 秒 08 LOOP 07 10 ；長聲報警10 次 09 END
