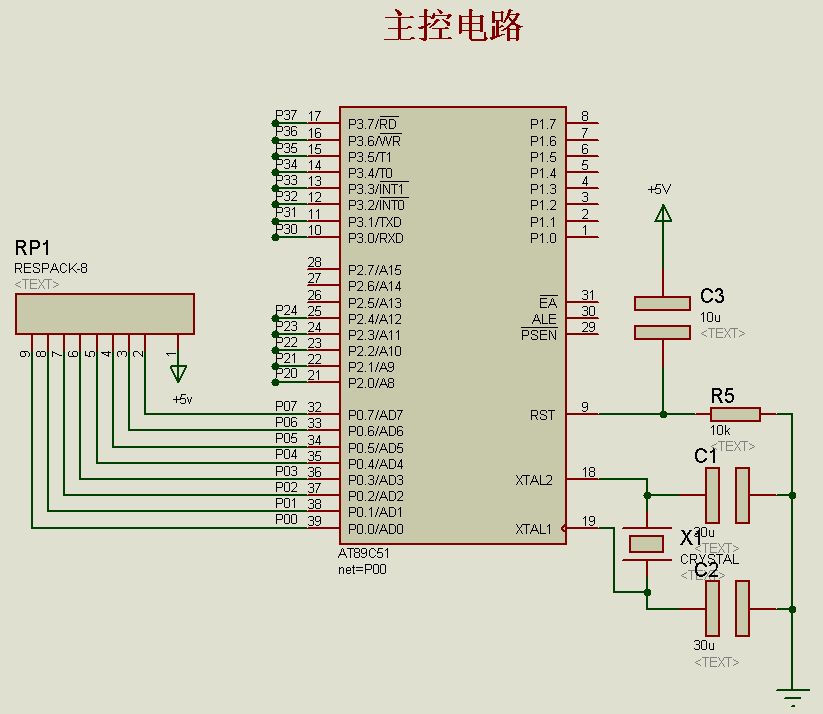

步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的�？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。 89C51的最小系統：

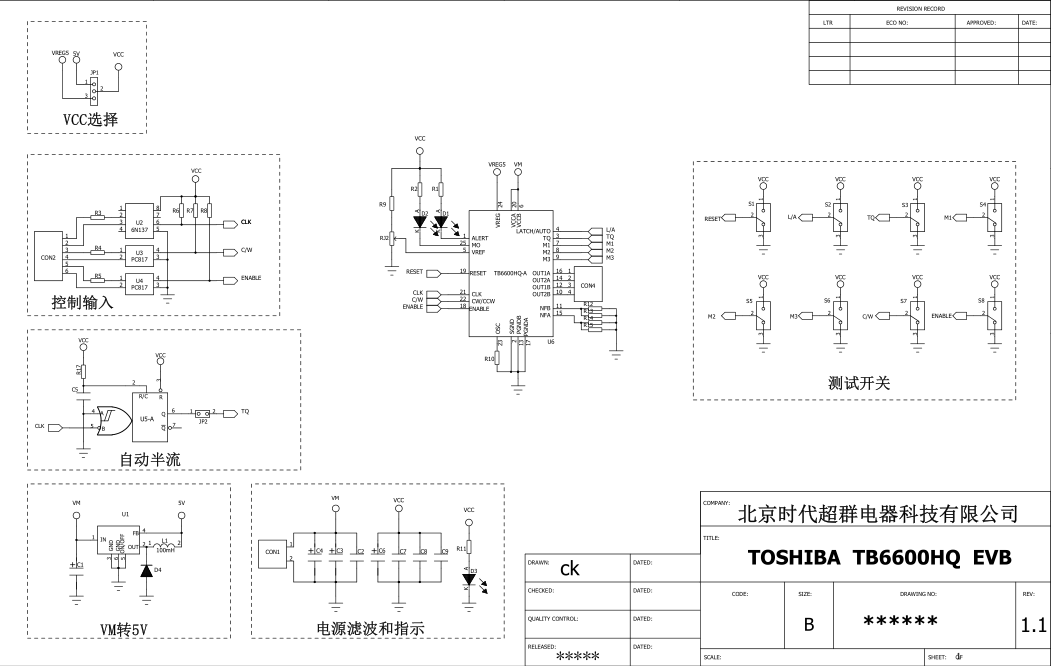

因為步進電機的控制是通過脈沖信號來控制的，將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元件。所以怎樣產生這個脈沖信號和產生怎樣的信號是電機控制的關鍵。用單片機來產生這個脈沖信號，通過單片機的P1口輸出脈沖信號。 TB6600原理圖：
附錄：程序?qū)嵗?br/>
*********************************************** * 測試說明 *1、MCU:STC89C52RC *2、測試頻率:12Mhz *2、編程語言:C51 *2、編譯環境:Keil C *2、功能:全速正轉、全速反轉、停止、調速運行 *************************************************************** <reg52.h> //TB6560輸入控制端定義 sbit CLK = P1^0; sbit ENA = P1^1; sbit DIR = P1^2; sbit CW = P3^0; //正轉運行按鍵 sbit STOP = P3^1; //停止運行按鍵 sbit CCW = P3^2; //反轉運行按鍵 sbit ADJ1 = P3^3; //調速運行按鍵 sbit ADJ2 = P3^4; //調速運行按鍵 bit Run_Status; //運行狀態位標志， //=0表示電機在停止?fàn)顟B(tài)，可以按鍵正轉、反轉均可 //=1表示電機在運行狀態，不支持正反轉按鍵，只有先停止。防止強行換向 帶來的電流過大。 unsigned char Run_Dir; //電機運行方向 #define F_DIR 0 //正轉 #define B_DIR 1 //反轉 unsigned int CYCLE; //周期變量 /************************************************************** ********************************** ** 函數名稱: void Delay(unsigned int cnt) ** 功能描述: 簡單的延時函數 ** 輸 入: cnt:0-65535之間的任意整數 ** 輸 出: 無 *************************************************************** **********************************/ void Delay(unsigned int cnt) { while(--cnt); } /************************************************************** ********************************** ** 函數名稱: void main(void) ** 功能描述: 主函數 ** 輸 入: 無 ** 輸 出: 無 *************************************************************** **********************************/ void main(void) { Run_Status=0; //=0表示電機在停止?fàn)顟B(tài)，可以按鍵正轉、反轉均可 CLK = 0; ENA = 0; while(1) { if(!STOP) //任何時候按停止鍵，電機停止運行 { Delay(1000); //延時去抖動 if(!STOP) { Run_Status=0; //電機正在停止的狀態標志 CLK = 0; ENA = 0; TR0=0; } } if(!CW&&!Run_Status) //按正轉鍵同時電機不是正在運行時，電機正轉運 行 { Delay(1000); //按下延時去抖動 if(!CW&&!Run_Status) { Run_Status=1; //電機正在運行的狀態標志 DIR = 0; //正轉 ENA = 1; CYCLE=2500; //脈沖頻率 定時器設置 10ms in 12M crystal 即100Hz TMOD |=0x01; TH0=(65536-CYCLE)/256; TL0=(65536-CYCLE)%256; IE= 0x82; //打開中斷 TR0=1; Run_Dir=F_DIR; //電機運行方向正轉 } } if(!CCW&&!Run_Status) //按反轉鍵同時電機不是正在運行時，電機反轉 運行 { Delay(1000); //延時去抖動 if(!CCW&&!Run_Status) { Run_Status=1; //電機正在運行的狀態標志 DIR = 1; //反轉 ENA = 1; CYCLE=2500; //脈沖頻率 定時器設置 10ms in 12M crystal 即100Hz TMOD |=0x01; TH0=(65536-CYCLE)/256; TL0=(65536-CYCLE)%256; IE= 0x82; //打開中斷 TR0=1; Run_Dir=B_DIR; //電機運行方向反轉 } } if(!ADJ1) { Delay(5000); //延時去抖動 if(!ADJ1) { if(CYCLE<20000) CYCLE+=2000; else CYCLE=1000; Run_Status=1; TR0=1; } } // if(!ADJ2) // { // Delay(5000); //延時去抖動 // if(!ADJ2) // { // if(CYCLE>2000) CYCLE-=2000; // Run_Status=1; // TR0=1; // } // } } } /************************************************************* ********************************** ** 函數名稱: Timer0_ISR ** 功能描述: 定時器0中斷處理函數 ** 輸 入: 無 ** 輸 出: 無 *************************************************************** **********************************/ void Timer0_ISR(void) interrupt 1 using 1 { TH0=(65536-CYCLE)/256; TL0=(65536-CYCLE)%256; CLK = ~CLK; }
