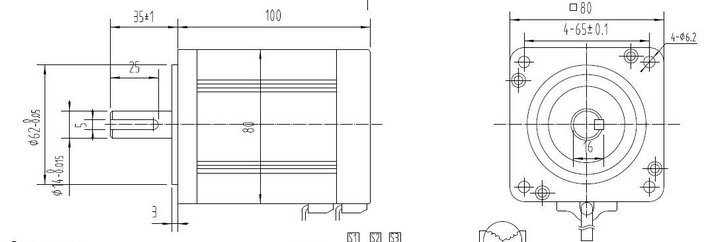

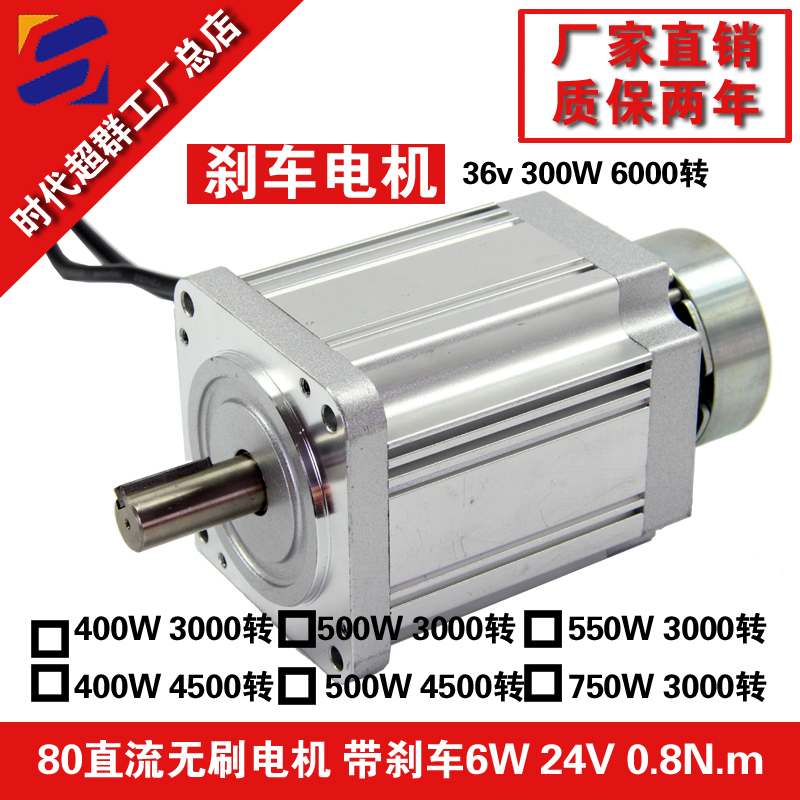

上圖為客手里的一款36V、300W直流無刷電機80BL100S30-360TK9,電機轉速6000轉,額定扭矩0.47NM,無級調速,調速范圍廣,過載能力強;出力大,此款電機采用節能環保領域的驕子-釹鐵磁硼鋼,保證設備的良好性能。此款電機剎車24V供電,通電軸不鎖死,斷電剎車

客戶想在使用在一千多轉的時候磁電機的扭矩仍然有0.4nm左右的力,但是我們都知道直流無刷電機特性,轉速越高扭矩越大,轉速越低扭矩越小。所以特別適合一些高速場合,小范圍的調速。這款電機再用到6000轉的時候能輸出0.47NM的力,那么調低轉速,扭矩就會相應的降低。如果客戶用不到6000轉這么大扭矩,就要搭配減速機來使用。保證輸出力矩。

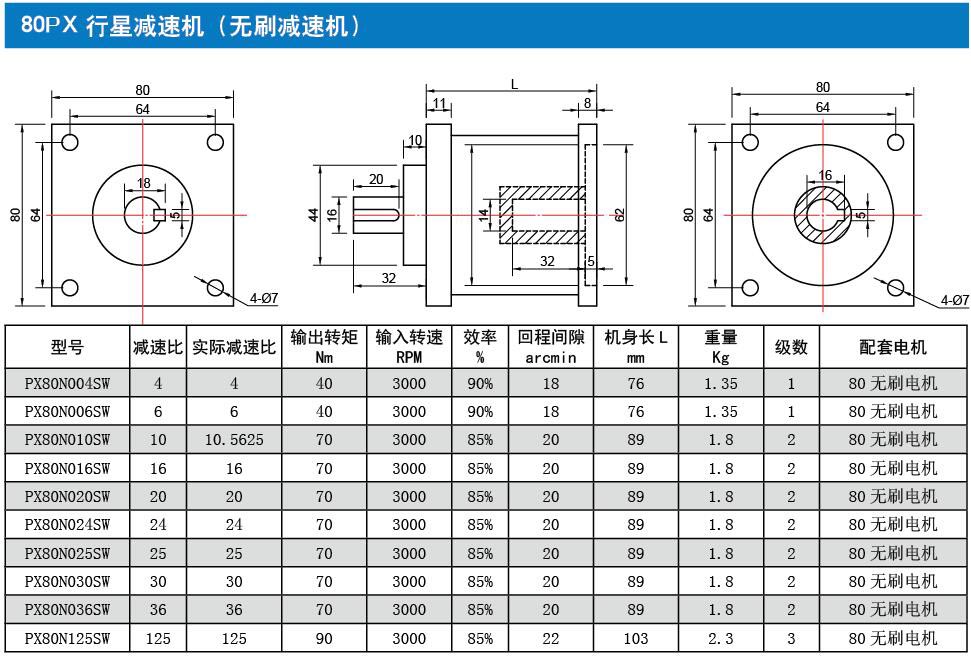

客戶額定轉速6000轉,那么搭配一款PX80N004SW行星減速機4速比,輸出額定轉速1500轉,在微調速度是比較合適的。此時輸出扭矩為0.47NM*4速比*80%效率=1.5NM<40NM(減速機額定輸出扭矩),能夠很大限度的滿足客戶扭矩需求。


配套ZM-6615高性能無刷驅動器(控制器)是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器),具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器;三相全橋,PWM斬波方式;閉環穩速,大負載時電機仍能保持轉速;純硬件設計,高速度,高抗干擾能力;周波限電流方式,保護更加精確快速;低發熱,大功率。 主要功能 ·欠電壓(≤18V)、過熱(>150℃)自動保護 ·堵轉保護時間2-15秒可調 ·霍爾錯誤保護 ·輸出限流線性可調:1-15A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS電子快速制動功能 ·具有緩啟動功能,避免電流過沖,有效保護電機
此款驅動器有一內部調速旋鈕,也可以可外接電位器調速,那么如何外接電位器: V- EN接到一起停 V- DR接到一起反轉 V+ VE V-接到一起可以外接電位器調速(如下圖)
聯系方式:QQ:467102884 電話:13811070445(劉女士)
