我們都知道無刷電機轉速越高扭矩越大，轉速越低扭矩越小，那么怎么讓這款電機在轉速百轉以內有較高的輸出轉速呢？直接調速是不行的，那么就需要加減速機來實現 下面試客戶定制的一款輸出轉速百轉以內，扭矩能夠保持5NM的減速無刷電機
這款減速電機，是由60W帶剎車的直流無刷電機搭配36速比行星減速機來實現的。具體輸出扭矩計算方法如下： 電機加減速機輸出扭矩=電機額定轉速*減速比*效率＜減速機能承受的額定扭矩 電機加減速機輸出轉速=電機的額定轉速/減速比 小范圍調速 具體產品如下：

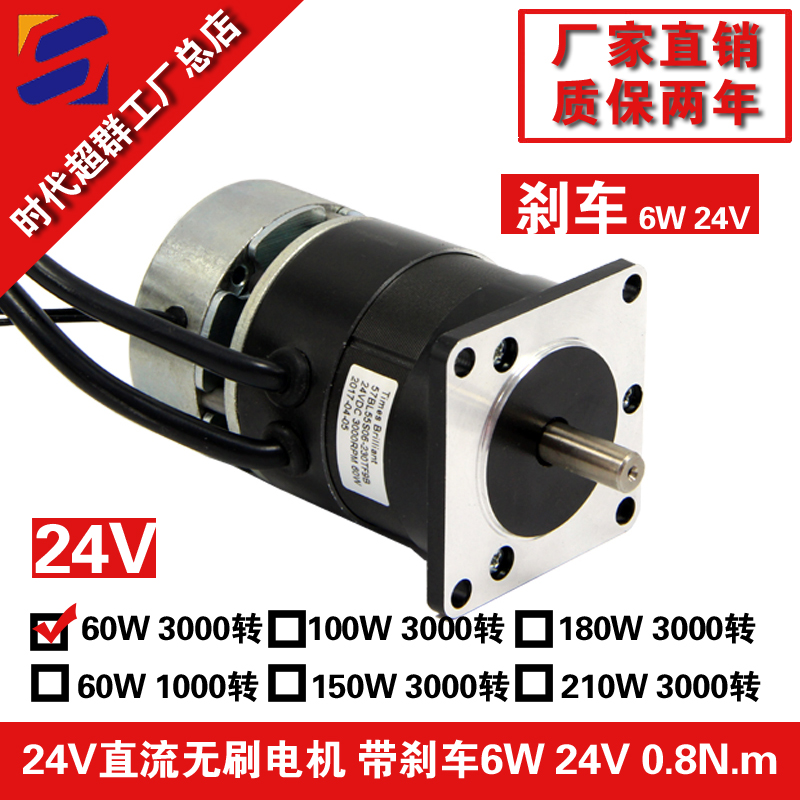

帶剎車直流無刷電機57BL55S06-230TF9B,電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓24V，功率60W，額定轉速3000轉,額定扭矩0.18NM,剎車器：24V 6W 0.8NM。 其他推薦
PX57N036S0行星減速機，減速比為1:36，額定可承受輸出扭矩30NM,回程間隙≤20，可配57系列無刷電機使用。
具體參數我們都了解了，那么搭配 電機加減速機輸出扭矩=0.18*36*80%=5NM＜30NM，所以最終可以輸出扭矩為5NM 電機加減速機輸出轉速=3000/36=85轉每分鐘，可小范圍調速 此款減速步進電機推薦調速控制器如下
ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 ZM-6508驅動器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。 產品特點： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機 聯系方式：QQ:467102884 電話：13811070445（劉女士）
