我們都知道步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元步進電機件。需要驅動器來接收脈沖信號并轉化為步進電機的角位移，當然還需要要發送脈沖的控制器或者PLC，靠控制器或者PLC的編程來完成自動化運行。 我們下面拿時代超群CM40L系列控制器舉例說明可不可以利用控制器輸入5MM就讓導軌移動5MM？
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 有了控制器，我們需要一套帶動導軌運行的設備，包含電機 驅動
手頭是時代超群57HBP112AL4-TK0B兩相剎車步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm，配套的80型材HBX1205-100雙線導軌，有效行程100MM，絲桿直徑12MM，導程5MM(也就導軌轉一圈走的距離),這款導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1204、1605、1610。 推薦配套的驅動器和控制器如下

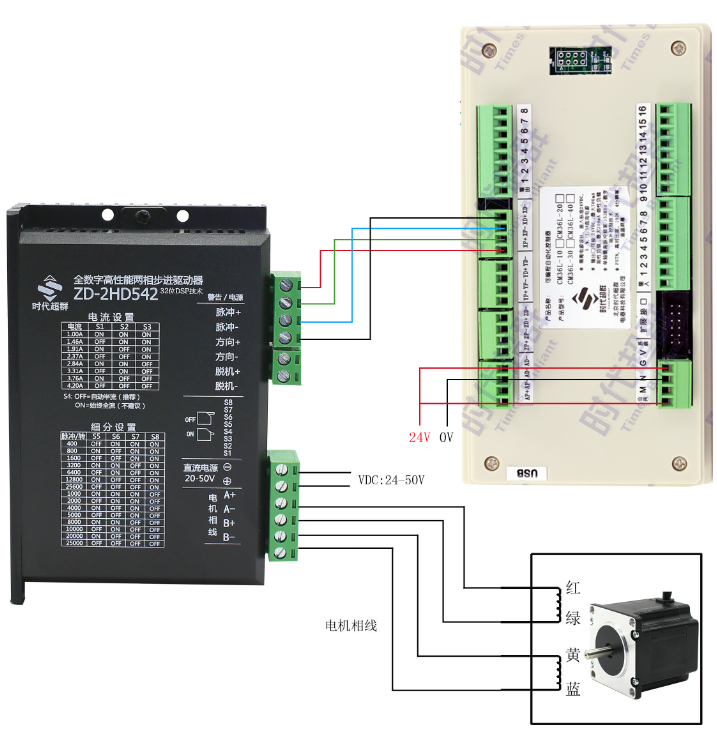

ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 首先按照下圖接好線
調整好驅動細分：比如細分選擇的是6400，那么電機就是6400個脈沖轉一圈。導軌有效行程100MM，那么走完100MM需要。走100/5=20圈 那么以cm40為例，走完100有效行程需要20*6400個脈沖=128000，CM40控制器以KHZ為單位（示個人控制器而定），那么默認情況位移X輸入128，就走完100有效行程。 那么可不可以想讓電機走100MM，直接X直接輸入數字100就行呢，當然可以，這時候需要改變控制器的墊子齒輪比即可： 電子齒輪比=電機轉一圈所需要的脈沖數/電機轉一圈移動的距離=6400/5*1000（CM40以微米為單位，所以要*1000）=32/25，既電子齒輪比分子改為32，分母改為25即可 那么改變電子齒輪比以后，如果想讓電機走100有效行程，直接輸入100即可。
