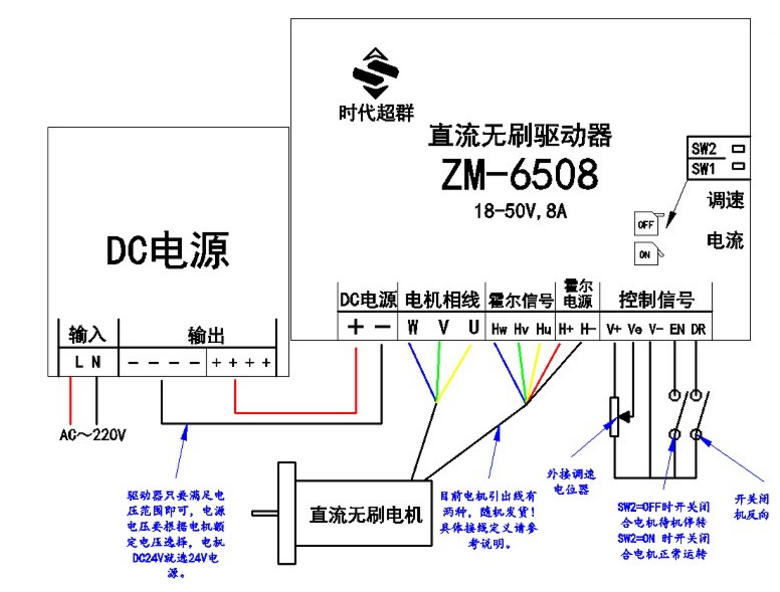

上圖是客戶定制一套150W帶剎車直流無刷電機套裝，電機57BL95S15-230TF9B額定電壓24V，額定功率150W，額定轉速3000轉，額定扭矩0.5Nm ，額定電流8.7A ，其軸徑和法蘭的可根據客戶要求定制。配套的驅動器ZM-6508是時代超群基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6508驅動器三相全橋，PWM斬波方式，閉環穩速，大負載時電機仍能保持轉速，純硬件設計，高速度，高抗干擾能力，周波限電流方式，保護更加精確快速，低發熱，大功率，欠電壓(≤13V)、過熱(＞150℃)自動保護，堵轉6秒自動保護，霍爾錯誤保護，輸出限流線性可調：1.5-8A，支持內置電位器、外接電位器、模擬電壓和PWM調速，帶有使能功能，具有緩啟動功能，避免電流過沖，有效保護電機 客戶收到貨，接好線上電以后電機不轉，不知道什么原因。 如果遇到這種情況，首先確定驅動器綠燈是否亮起，如果亮起，就要檢查接線和薄碼設置 具體接線圖如下：

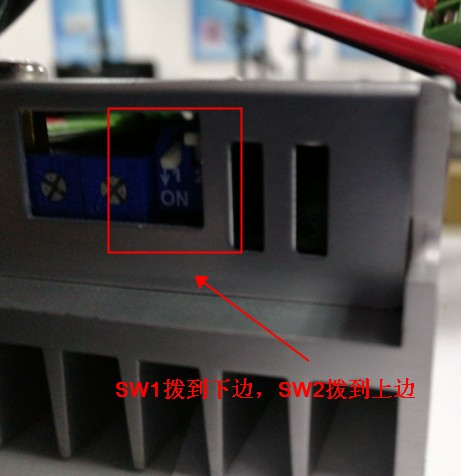

檢查以后發下客戶薄碼開關沒有問題，但是接線WUV三根線接錯了，這里注意，如果這種錯誤接線超過一分鐘的話，驅動器就有可能燒毀，在提醒客戶以后，客戶及時調整線路，好在客戶比較幸運，驅動并沒有燒毀 正確接線示意圖：
時代超群兩種線的接線線序

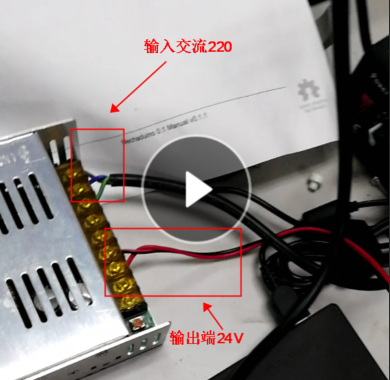

調整接線以后，電機正常運轉了，但是客戶又反映斷電以后，電機還是要轉幾圈次才能停下來。感覺似乎剎車沒有起作用，那又是什么原因呢？ 無刷電機57BL95S15-230TF9B剎車24V 6W，電機的兩根線供電24V,驅動器供電也是24V，客戶把他們統一接入到一個24V開關電源的輸出端，分成了兩路線
經過排查發現，線路并沒有什么問題，那么是不是剎車壞了？有個很簡單的排除方法，剎車電機在不通電的情況下，電機軸會鎖死。客戶測試以后發現電機沒有問題。 那么就只能從使用方法上下手了，具體問了客戶到底是怎么給驅動和剎車斷電的，客戶說直接斷了開關電源的電，那么問題就來了，到底是段的開關電源的輸入端，還是輸出端呢，如果斷的是電源的輸入端口，因?yàn)殡娫磧?nèi)部有電容可以儲存電，那么就相當于剎車沒有立馬斷電。所以會有一個緩沖過程。結果果不其然問題出在這里。 正確的處理方法： 在電源的輸入端口加一個開關來控制驅動器和剎車的供電問題。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
