ZM-7215M系列通用無刷電機驅動器是時代超群配合現代化工業自動控制領域而自主研發的無刷電機調速器，采用國際****電機專用芯片處理器為核心配以高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。 該驅動器主要功能性能如下： ●多種調速方式選擇，包括輸入電壓設定，驅動器內部速度設定，通訊接口設定等 ●與市電全隔離的控制和霍爾信號接口，保障安全。 ●數字面板操作，豐富的顯示內容設置，豐富的功能設定。 ●驅動器件自動保護，電機電流自動控制，具備欠壓、過壓、堵轉、霍爾故障燈多種保護功 能。 ●標準系列可提供2倍甚至更高的短時過載電流，不同的產品有所不同。 ●可配用各型無刷直流電機。
產品特征: : 1. 系統特性： 輸入電源 AC180/250VAC 50/60Hz 使用溫度 0~+45°C 保存溫度 -20~+85°C 使用及保存濕度 <85% [不結霜條件] 構造 壁掛箱體式 2. 基本特性 冷卻方式 ： 散熱器方式 控制信輸入輸出信號 ：全隔離 保 護 機 能： 過電流、過熱過速度過電壓欠壓控制電源異常 面 板 界 面 ：6位LED 顯示 4 位按鍵操作

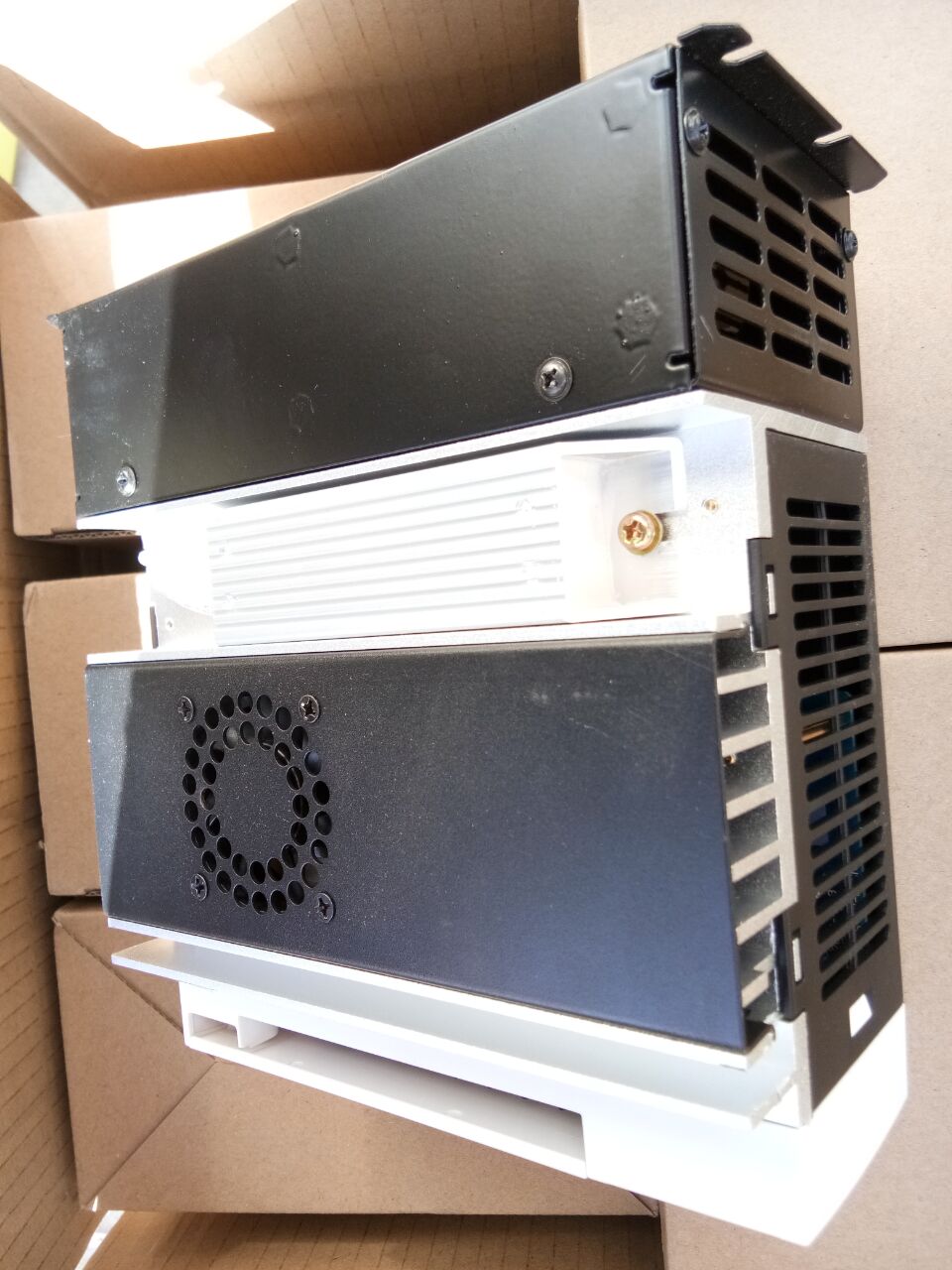

二、 接口 端子功能說明 2.1 電源端子和電機端子 端子號 端子符號 信號名稱 功能 1 L1(L)(R)主回路電源輸入主回路電源輸入端子 AC220V 50Hz，當使用單相220V 時應接 L1 和 L2。 2 L2(N)(S) 3 L3(T) 4 P 高壓直流母線正端驅動器內部直流母線正端，額定電壓 311V，部分產品內置有制動電阻，如果需要使用外部制 動電阻時將外部制動電阻接入 P、B2，注意�。�！****不能同時接入 P 和 B1。 5 B1 高壓直流母線負端 6 B2 外部制動電阻 7 U 電機輸出 電機輸出端子必須與電機 U，V，W 端子一一對應， 注意：不能用調換三相端子的方法來使電機 反轉！這一點與異步電動機完全不同。 8 V 9 W PE 保護地 提供電機和驅動器漏電流的安全泄放通路 實物參考
配套系列電機參考
