ZDM-3HA2280基本型驅動器是基于DSP控制的開環三相步進電機驅動器。它是將先進的DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-270V，適配電流在9.8A以下、外徑86-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉，電機轉速****可以到3000RPM以上。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
其主要功能特點有 ● 高性能、低價格 ● 設有16檔等角度恒力矩細分，****分辨率60000步/轉 ● ****反應頻率可達500Kpps ● 步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流1.2A/相到9.8A/相分16檔可調 ● 單電源輸入，電壓范圍：AC60V-270V ● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。

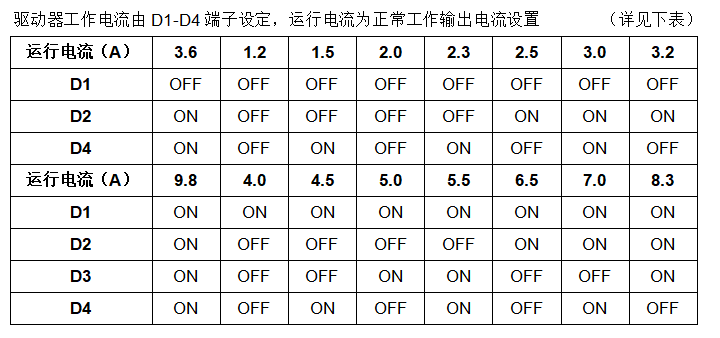

怎樣設置電流：
怎樣選擇細分：

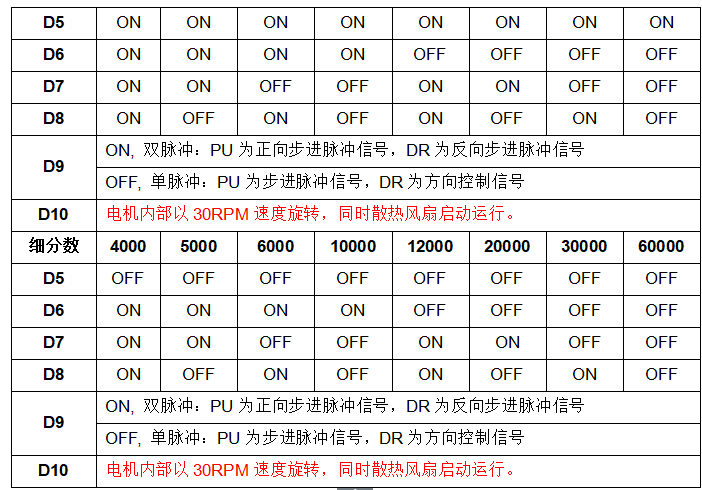

驅動器細分由D5-D8撥碼開關的4位設定，共16檔，額外的細分需要使用軟件或者文本顯示器設定，原則上本產品支持任意細分，特殊的細分需求請跟廠家聯系，D5-D8撥碼開關的四位分別設定細分?jǐn)?shù)值。具體見下表：

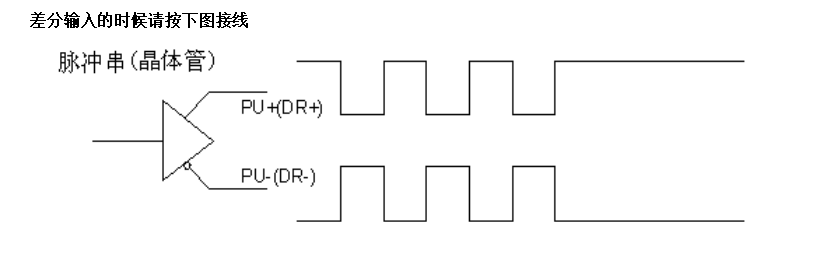

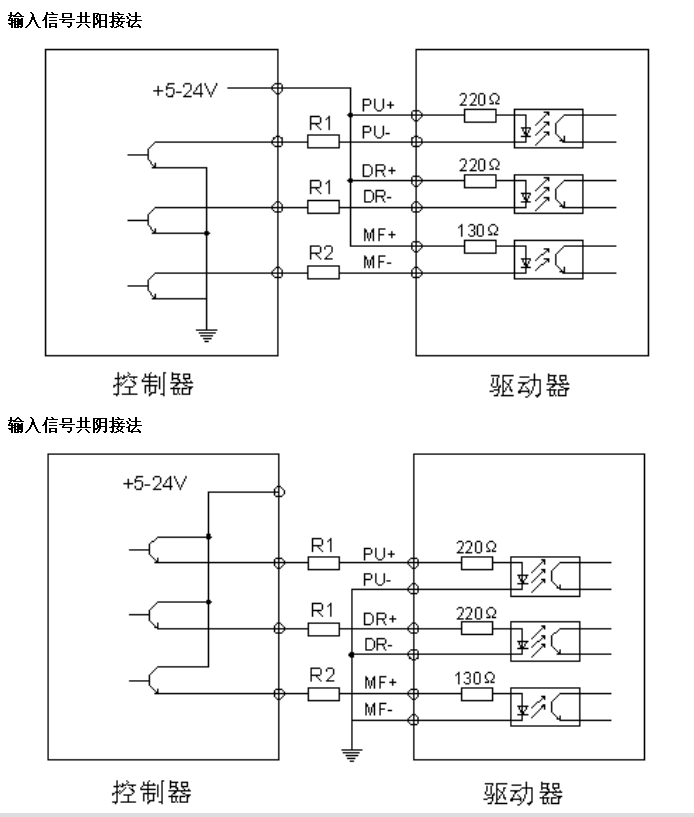

接線方式：
注意事項 1、輸入電壓不能超過交流220V； 2、輸入控制信號電平為5V，當高于5V時需要接限流電阻，或接到+24V脈沖輸入端子上； 3、輸入脈沖信號下降沿有效； 4、驅動器溫度超過80度時驅動器停止工作，紅色LED會閃爍，同時蜂鳴器會報警，直到驅動器溫度降到50度時，驅動器需要重新上電才能恢復工作。出現過熱保護請檢查散熱器風扇； 5、過流（負載短路）紅色LED會閃爍，同時蜂鳴器會報警，請檢查電機接線及其他短路故障，排除后需要重新上電恢復； 6、沒接電機，紅色LED會閃爍，請檢查電機接線，排除后需要重新上電恢復。 7、與電腦正常通訊后，綠色LED會每秒閃爍一次，無連接時綠色LED常亮。
·應用領域
