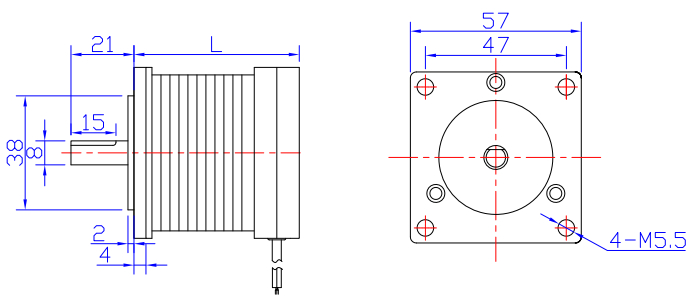

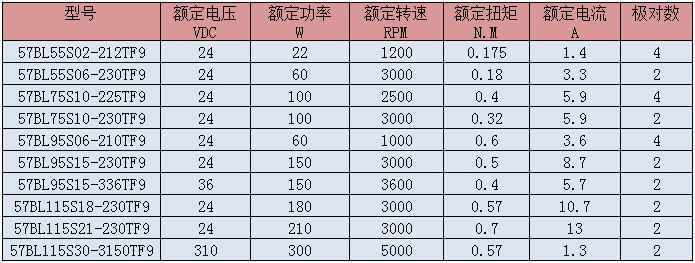

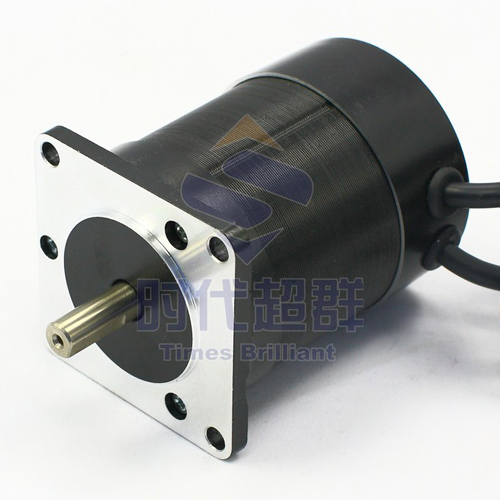

L=75
聯系電話18010107261史先生

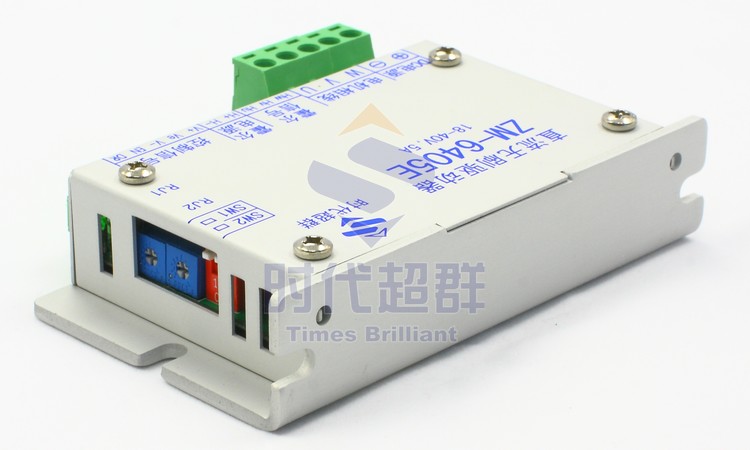

高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM斬波方式 閉環穩速，大負載時電機仍能保持轉速 純硬件設計，高速度，高抗干擾能力 周波限電流方式，保護更加精確快速 低發熱，大功率
欠電壓(≤13V)、過熱(>150℃)自動保護 堵轉6秒自動保護 霍爾錯誤保護 輸出限流線性可調：1.5-5A 支持內置電位器、外接電位器、模擬電壓和PWM調速 帶有使能功能 具有緩啟動功能，避免電流過沖，有效保護電機
項目 | 最小 | 額定 | **** | 單位 | 環境溫度 | -30 |
| 60 | ℃ | 輸入電壓(DC) | 18 |
| 40 | V | 輸出電流 | 1.5 |
| 5 | A | 適用電機轉速 | 0 |
| 20000 | rpm | 霍爾信號電壓 | 4.5 | 5 | 5.5 | V | 霍爾驅動電流 |
| 10 |
| mA | 外接調速電位器 |
| 10K |
| Ω | 模擬調速電壓(Ve) | 0 |
| 5 | V | PWM調速信號電壓 | 4.5 |
| 5.5 | V | PWM調速信號占空比 | 0 |
| 100 | % | 控制接口電壓 | H | 3 | 5 | 24 | V | L | 0 | 0 | 0.5 | V |

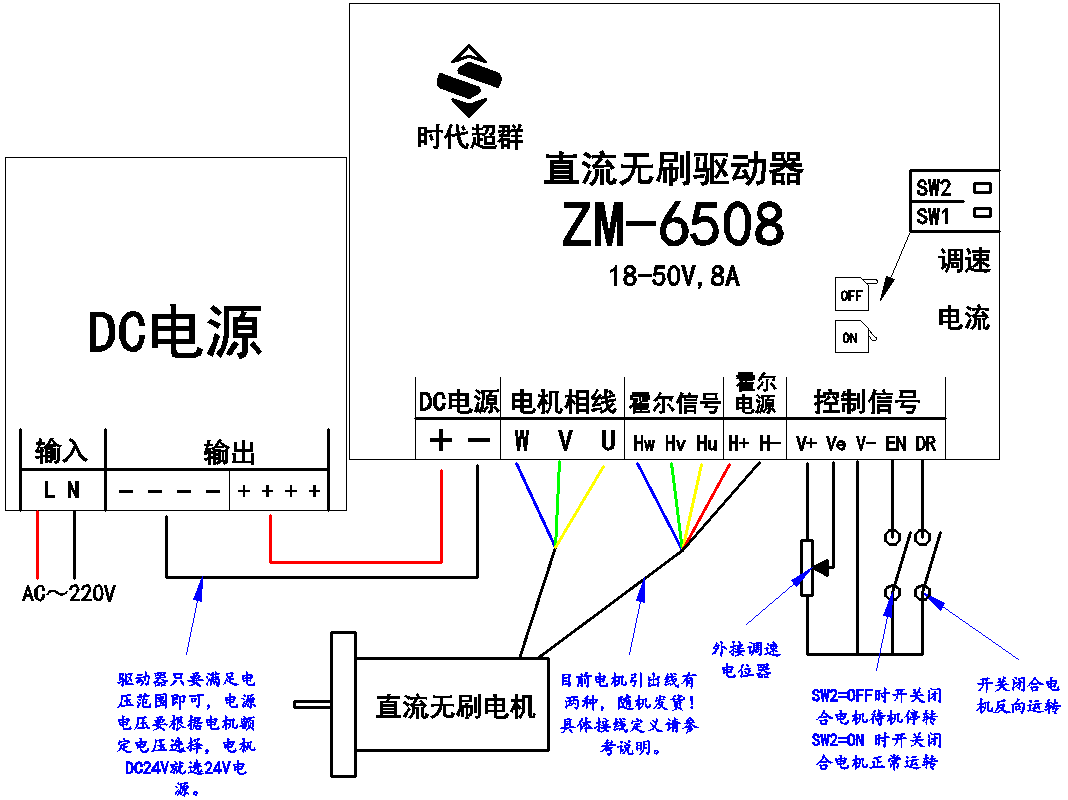

名稱 | 說明 | 正/負極 | 直流電源輸入，18-40V | U,V,W | 驅動輸出，接電機相線 | Hu,Hv,Hw | 霍爾信號，接電機霍爾信號線 | H+,H- | 霍爾電源，接電機霍爾電源線 | V+ | 外接電位器調速正極，不使用時懸空。 | Ve | 外接調速信號，可外接電位器、模擬電壓或PWM注① | V- | 外接調速參考地 | EN | 使能，當撥碼SW2為off狀態時，懸空或高電平時為正常，低電平待機，當撥碼SW2為on狀態時，懸空或高電平為待機，低電平為正常。 | DR | 方向，懸空或高電平時為正轉，低電平反轉 | 電源燈 | 綠色，通電后長亮 | RJ1 | 電機啟動的快慢變化 | RJ2 | 內部調速電位器，順時針旋轉，電機轉速由0-**** | SW1撥碼 | 內外部調速切換，ON：內部 OFF：外部 | SW2撥碼 | 使能功能切換，ON：高電平懸空為待機，OFF：低電平待機 |
注①:使用此功能時請確認驅動器側面的“切換”撥碼為OFF狀態
