常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

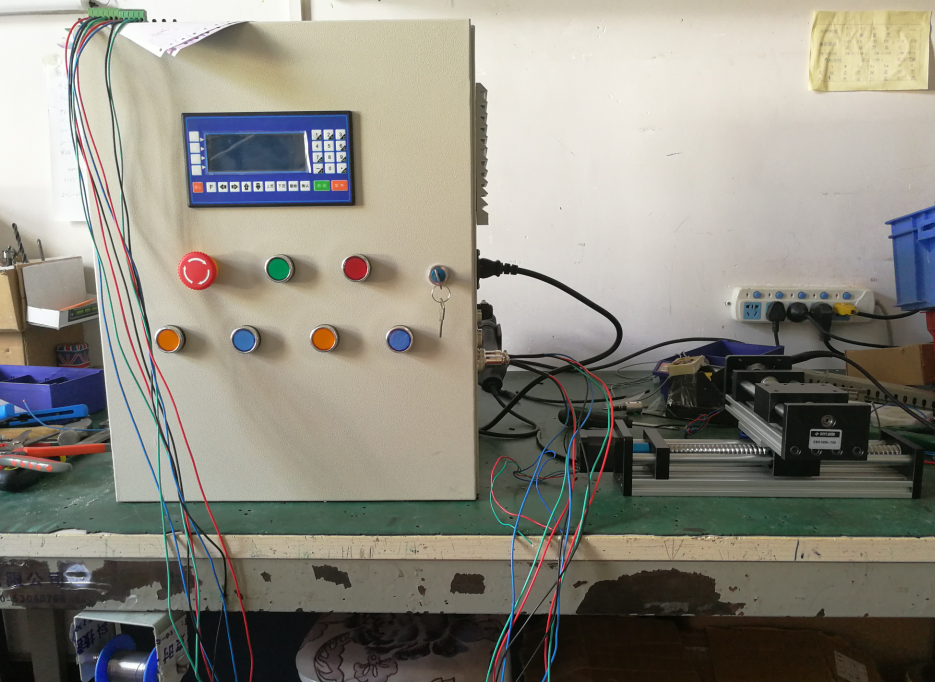

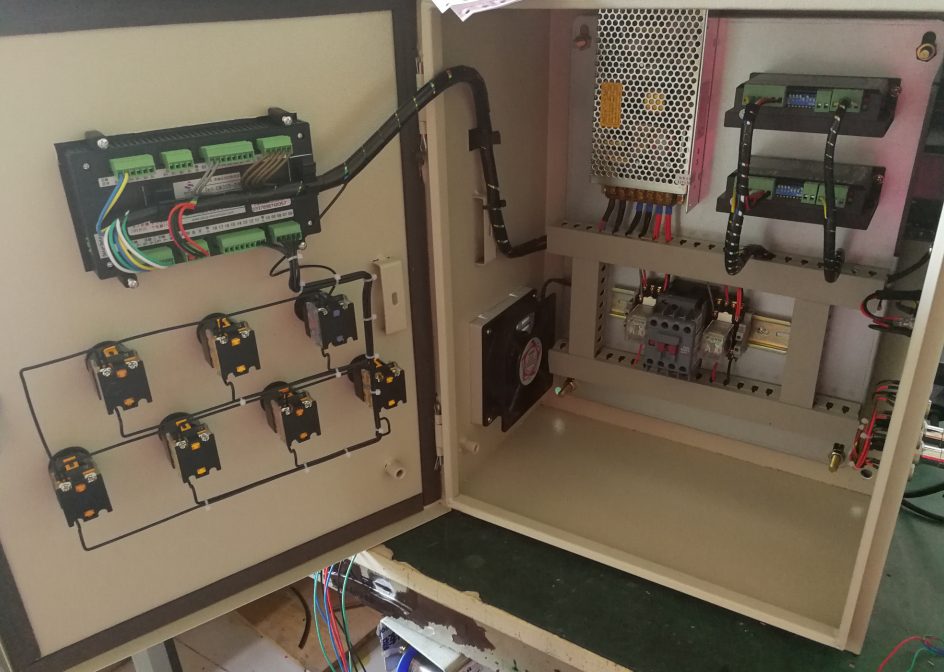

上圖是客戶定制的一套雙軸控制系統，用于控制一套十字模組滑臺做固定運動，產品包活：EBX系列導軌兩臺，十字組裝，42系列0.5NM步進電機兩臺，CM35D-20控制器一臺，ZD-2HD542驅動器兩臺，開關電源一個。交流接觸器一個，輸入輸出若干，按鈕若干,下面坐下具體介紹：

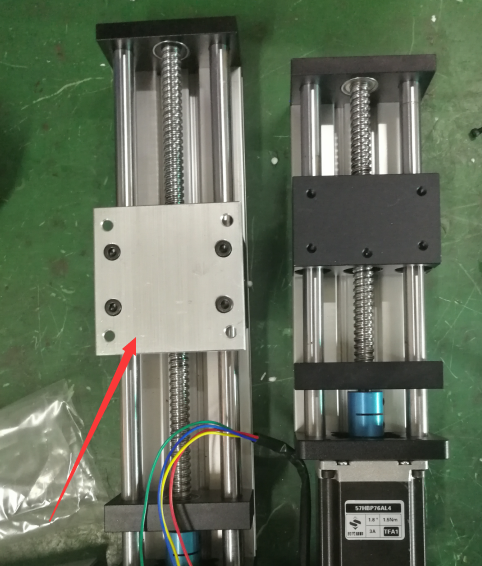

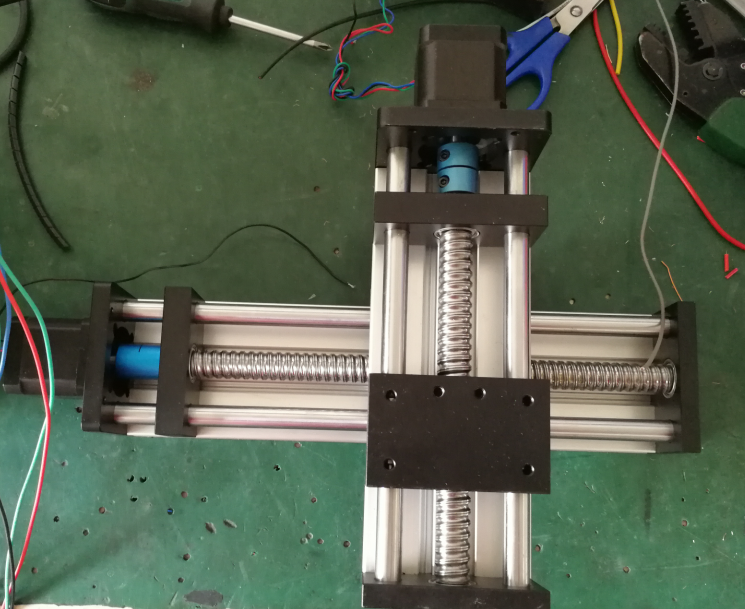

上圖為時代超群EBX系列光軸線性滾珠直線導軌滑臺，實現高速運行，精度可達0.03mm運行平穩！導軌水平載重50KG，垂直載重10KG，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選，絲桿速度可達到0-50mm/s。有效行程可以做到1米以?xún)?nèi)�？筛鶕�(jù)客戶要求定制�？蛻粢笠粋�(gè)有效行程200MM的絲桿和100MM絲桿水平十字交組裝，需要十字模組必備配件及十字連接片，如上圖箭頭部位。組裝好即可。
因?yàn)榭蛻糌?fù)載很小所以配套電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。 選擇電機根據客戶的負載和速度選擇，圖上的導軌可以配42的也可以配57的步進電機
ZD-2HD542是我公司采用自主研發的高性?xún)r(jià)比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
CM30D-20是為公司生產的面板型運動控制器（數控系統），可同時控制兩臺驅動器帶動電機同事工作。采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
成功應用于以下產品：
數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
