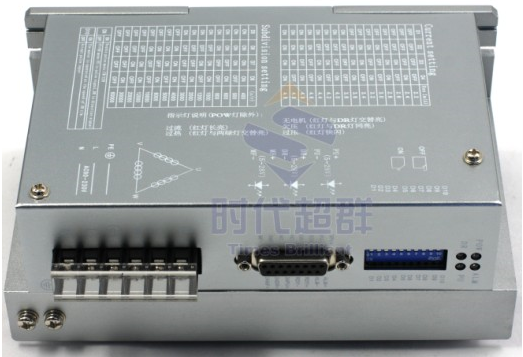

ZD-3HE2254 基本型驅動器是基于 DSP控制的開環三相步進電機驅動器。它是將先進的 DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起,所構成的新一代全數字式步進電機驅動器。驅動電壓為AC90V-230V ，適配電流在5.0A 以下、外徑86-110mm 的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000 步/ 轉，電機轉速****可以到3000RPM 以上。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。ZD-3HE2254 型是一款閉環三相混合式伺服步進驅動器，目前本公司正在研發中，屆時將會采用更高檔的專用電機控制DSP芯片和應用矢量型閉環控制技術，從而****克服開環步進電機驅動器丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器還會輸出報警信號，具有與交流伺服系統同樣的可靠性。當然電機安裝尺寸與傳統的86-110系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本僅相當于 傳統交流伺服系統的30%。
·功能特點
● 高性能、低價格
● 設有32檔等角度恒力矩細分，****分辨率 60000 步/ 轉 ● ****反應頻率可達 500Kpps ● 步進脈沖停止超過 0.5s 時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/ 輸出 ● 驅動電流2.2A/相到4.8A/相分16檔可調 ● 單電源輸入，電壓范圍：AC90V-230V ● 相位記憶功能（注：輸入停止超過3 秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。
本產品由步進電動機驅動器命名規則制定 ↑ 點擊查看命名規則
|
