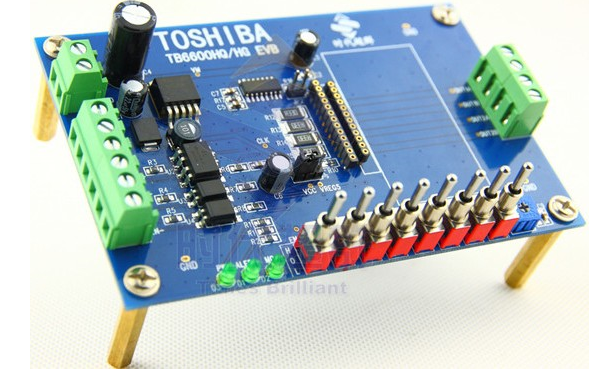

TB6600EVB全功能測試板使用說明

接口說明:

VM/GND：電源輸入，8-45VDC

CP+/CP-：脈沖輸入

DIR+/DIR-：方向控制

EN+/EN-：使能控制

OUT1A/OUT1B：輸出，接電機A相

OUT2A/OUT2B：輸出，接電機B相

LED指示:

PW：電源指示，VCC正確LED燈常亮

ALERT：錯誤輸出，短路、過流、過熱LED燈亮

MO：電角度狀態輸出，步進電機每走一個物理步進角LED燈閃爍一次，低速時明顯

調試方法:

ENABLE：使能控制，H/O輸出有效，L輸出關斷。只在EN+/EN-接口懸空時操作否則撥到H

FR：方向控制，H/O電機正轉，L電機反轉。只在DIR+/DIR-接口懸空時操作，否則撥到O

VREF：電流控制

L/A：輸出短路保護功能切換，L/O閉鎖方式，H自恢復方式。

VREF：****輸出電流設定，0-4.5A

跳線說明:

JP1：VCC選擇，1-2聯通為外部5V供電，2-3聯通為芯片內部5V供電；

JP2：自動半流設定，連通跳線為使用自動半流，斷開跳線為不使用自動半流
