1. 本測試板采用藍色工業級PCB板材制造，壽命更長，質量更好，可靠性更高 加強的銅箔附著力，元件多次拆換，焊盤也不容易掉 2. 全部使用鍍金焊盤工藝，接觸更牢固，長久放置也不用擔心氧化問題

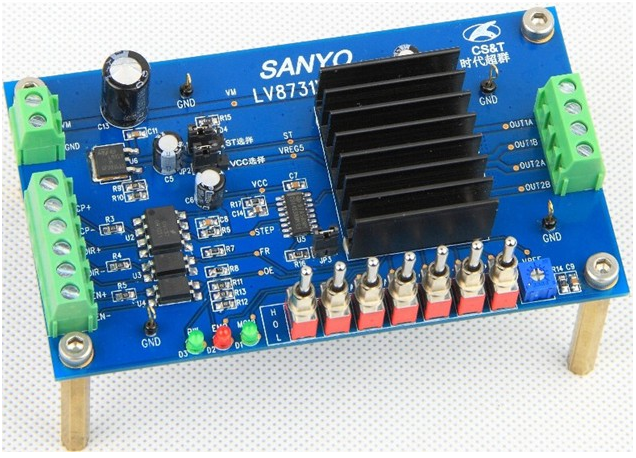

3. 可拆卸散熱設計 4. 全部使用原裝進口器件，質量保證。 光電隔離部分采用仙童的6N137高速光耦和兩顆NEC2501普通光耦組成；自動半流使用TI的CD14538；24V轉5V使用ST的LM317；Vref電壓調節則使用美國Bourns的電位器來實現。 5. 測試板上預留多達19個測試點，方便測試每路信號。 每個測試點都標注了名稱，并且做成孔狀，示波器的探針插到孔中后可無需手持，方便進行多種測試和操作。 6. 測試板四角都有鍍金接地環。 解決了用示波器測試的時候，沒有合適參考地的問題。并且夾取任何一個參考地，示波器針頭幾乎都能測試到整板。 7. 測試板上有三個跳線和7個開關 開關使用臺灣圜達的三檔搖頭開關，用來測試細分、電流、保護等功能，可配置引腳高、懸空、低三種狀態。 跳線可以設置ST、VCC、和自動半流。
8. 測試板上設計了三個指示燈，可隨時顯示電源、脈沖、錯誤保護等狀態 電源和工作狀態指示為綠色，錯誤警告輸出為紅色 9. 接線端子與固定螺絲 使用非插拔式端子，更加方便實驗。 端子采用全新環保材料，接線部分為銅塊方式，而非傳統的鐵彈片。 使用不銹鋼內六角螺絲和高銅柱方式固定，穩定、耐氧化。
|
