公司技術人員經常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

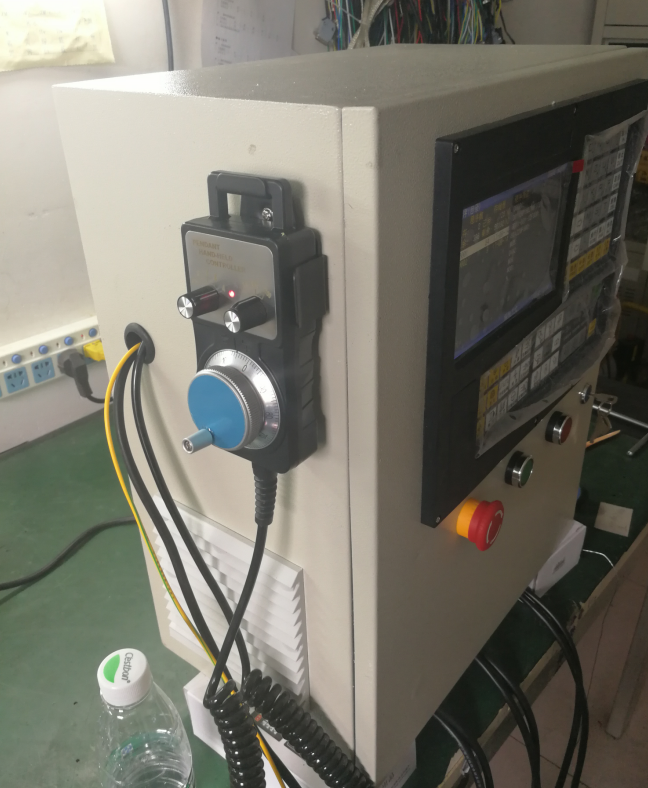

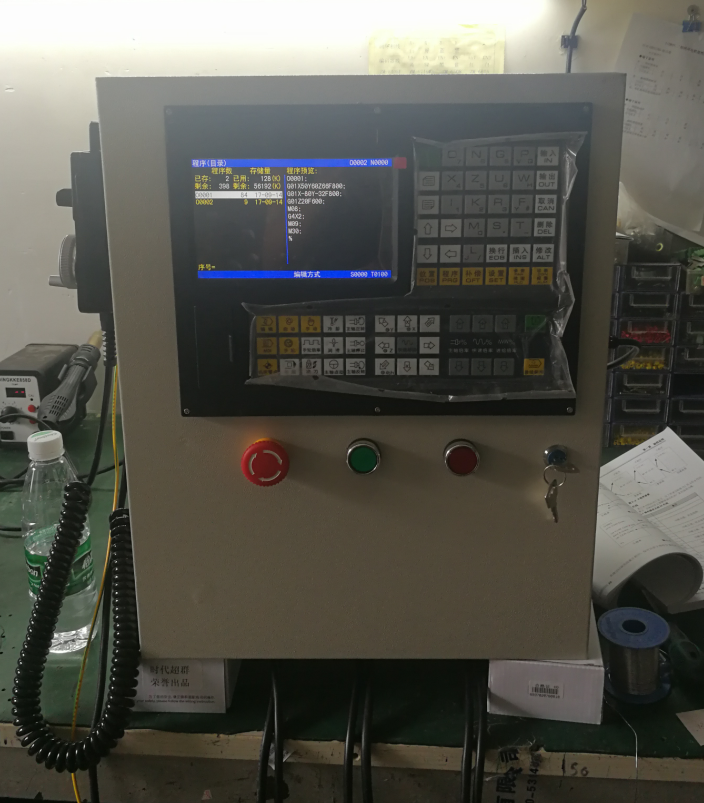

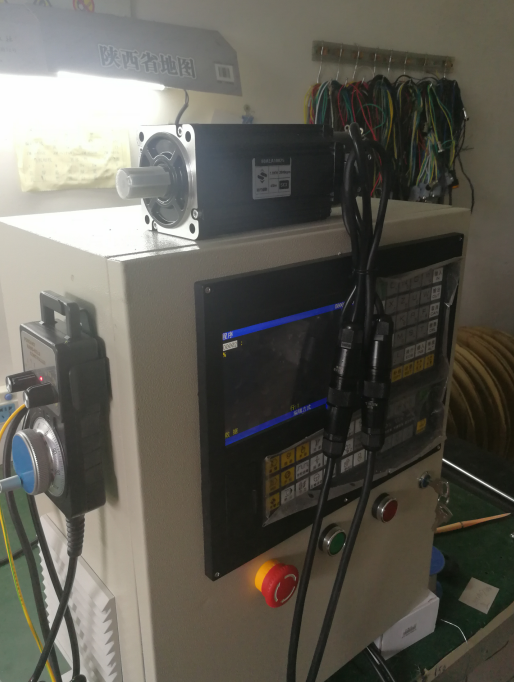

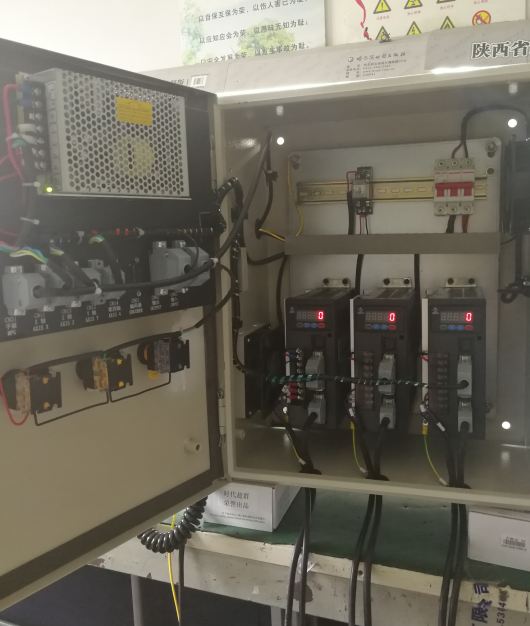

上圖為給客戶定做的三軸數控系統控制柜，選用了CNC數控銑床控制器，三套1KW伺服電機，散熱風扇，繼電器，航空插頭均配好，可外接手輪控制，按鈕八個，啟動，暫停，點動左，點動右，高速左，高速右等；可以根據客戶要求更改。
設備應用的產品如下：
80系列伺服電機（220V）80AEA10025-SC3電機+驅動DM-12EA 4N.M,1.0KW 2500轉 電機法蘭 80*80MM 軸徑19mm，可定做380V,電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。 配套驅動DM系列驅動器采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。默認不帶串口�？稍黾哟诠δ埽瑢�(shí)現485通信功能。
配套的CX980TA可編程邏輯控制器可控制 3 個進給軸、1 個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。目前，主要用于機床電氣數控系統。 控制軸數 * 控制軸數：3 軸（X、Z、Y） * 聯動軸數：3 軸 進給軸功能 * 最小輸入增量：0.001mm（0.0001inch）和 0.0001mm（0.00001inch）可選 * 最小指令增量：0.001mm（0.0001inch）和 0.0001mm（0.00001inch）可選 * ****行程：±99999999× 最小指令增量 * 快速移動速度：**** 60m/min * 快速倍率：F0、25%、50%、**** 共四級實時修調 * 進給倍率：0 ～ 150% 共十六級實時修調 * 插補方式：直線插補、圓弧插補( 支持三點圓弧插補)、螺紋插補、剛性攻絲 * 自動倒角功能 螺紋功能 * 普通螺紋( 跟隨主軸)/ 剛性螺紋 * 單頭/ 多頭公英制直螺紋、錐螺紋和端面螺紋，等螺距螺紋和變螺距螺紋 * 螺紋退尾長度、角度和速度特性可設定 * 螺紋螺距：0.01mm ～ 500mm 或0.06 牙/ 英寸～ 2540 牙/ 英寸 加減速功能 * 切削進給：前加減速直線型、前加減速S 型、后加減速直線型、后加減速指數型 * 快速移動：前加減速直線型、前加減速S 型、后加減速直線型、后加減速指數型 * 螺紋切削：直線式、指數式可選 * 加減速的起始速度、終止速度和加減速時間由參數設定 主軸功能 * 1 路0V ～ 10V 模擬電壓輸出，支持雙主軸控制 * 1 路主軸編碼器反饋，主軸編碼器線數可設定（100p/r ～ 5000p/r） * 編碼器與主軸的傳動比：（1 ～ 255）:（1 ～ 255） * 主軸轉速：可由S 代碼或PLC 信號給定，轉速范圍 0r/min ～ 9999r/min * 主軸倍率：50% ～ 120% 共8 級實時修調 * 主軸恒線速控制 * 剛性攻絲 刀具功能 * 刀具長度補償 * 刀尖半徑補償（C 型） * 刀具磨損補償 * 刀具壽命管理 * 對刀方式：定點對刀、試切對刀、回參考點對刀、自動對刀 * 刀偏執行方式：修改坐標方式、刀具移動方式 精度補償 * 反向間隙補償 * 記憶型螺距誤差補償 PLC 功能 * 兩級PLC 程序，最多4700 步，第1 級程序刷新周期8ms * PLC 程序通信下載 * 支持PLC 警告和PLC 報警 * 支持多PLC 程序（最多20 個），當前運行的PLC 程序可選擇 * 基本I/O：16 輸入/16 輸出 人機界面 * 7.0 英寸寬屏 LCD，分辨率為800×480 * 中文、英文等多種語言顯示 * 二維刀具軌跡顯示 * 實時時鐘 操作管理 * 操作方式：編輯、自動、錄入、機床回零、手輪/ 單步、手動、程序回零 * 多級操作權限管理 * 報警日志 程序編輯 * 程序容量：56MB、400 個程序（含子程序、宏程序） * 編輯功能：程序/ 程序段/ 字檢索、修改、刪除、復制、粘貼 * 程序格式：ISO 代碼，支持語句式宏代碼編程，支持相對坐標、****坐標和混合坐標編程 * 程序調用：支持帶參數的宏程序調用，4 級子程序嵌套 通信功能 * RS232：零件程序、參數等文件雙向傳輸，支持PLC 程序、系統軟件串口升級 * USB：U 盤文件操作、U 盤文件直接加工，支持PLC 程序、系統軟件U 盤升級 安全功能 * 緊急停止 * 硬件行程限位 * 軟件行程檢查 * 數據備份與恢復 聯系方式：QQ:467102884 電話：13811070445（劉女士）
