ZD-2HD542是時代超群采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V； 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小，適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。 適配電機：20、28、35、39、42、57步進電機（全系列）
型號
| 步距角
| 靜轉矩
Nm | 電壓VDC | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 42HBS33BJ4-TR0 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 25 | 5 | 0.2 | | 42HBS33BJ4-TR4 | 1.8 | 0.26 | 12-24VDC
| 0.4 | 28 | 5 | 0.2 | | 42HBS40BJ4-TR0 | 1.8 | 0.41 | 12-24VDC
| 0.45 | 22 | 5 | 0.26 | | 42HBS48BJ4-TR0 | 1.8 | 0.43 | 12-24VDC
| 0.41 | 22 | 5 | 0.33 | 42HBP47BL4-DF0(雙出軸)
| 1.8
| 0.38
| 12-24VDC
| 1.2
| 27/22
| 5/5
| 0.37
| | 42HBS48BL4-TF7 | 1.8 | 0.5 | 12-24VDC
| 1.7 | 16 | 8 | 0.27 | | 42HBP60BL4-TF0 | 1.8 | 0.6 | 12-24VDC | 1.2 | 25 | 5 | 0.5 | | 42HAP34BL4-TR0 | 0.9 | 0.22 | 12-24VDC | 1.33 | 16 | 5 | 0.22 | | 42HAP40BL4-TR0 | 0.9 | 0.33 | 12-24VDC | 1.5 | 24 | 5 | 0.24 | | 42HAP48BL4-TR0 | 0.9 | 0.44 | 12-24VDC | 1.5 | 24 | 5 | 0.3 6 |
型號
| 步距角
| 靜轉矩
Nm | 電流
A | 軸長
mm | 軸徑
mm | 重量
kg | | 57HBP40AL4-TF0 | 1.8 | 0.4 | 2 | 22 | 6.35 | 0.4 | 57HBP51AL4-TF1
| 1.8 | 0.75 | 3 | 20 | 6.35 | 0.8 | 57HBP56AL4-TF0/TF1
| 1.8 | 0.9 | 2 | 21 | 6.35或者8 | 0.8 | 57HBP56AL4-DF0(雙出軸)
| 1.8 | 0.9 | 2 | 21/21
| 6.35/6.358
| 0.9 | 57HBP76AL4-TF0/TF1
| 1.8
| 1.5 | 3
| 21
| 6.35或者8
| 1.03 | 57HBP76AL4-DF1(雙出軸)
| 1.8
| 1.5
| 3 | 20/21
| 8/8 | 1.05 | | 57HBP76AL4-TF0B(帶剎車) | 1.8
| 1.5 | 3 | 21 | 6.35或者8
| 1.1 | 57HBP80AL4-TF0
| 1.8
| 2 | 3 | 22 | 8 | 1.08 | 57HBP80AL4-TK0(帶鍵槽)
| 1.8
| 2
| 3
| 22 | 軸9鍵3 | 1.08 | 57HBP102AL4-TF0
| 1.8
| 2.2 | 3 | 22 | 8 | 1.4 | 57HBP112AL4-TF0
| 1.8
| 2.4
| 3
| 22 | 8 | 1.5 | 57HBP112AL4-TF0B（帶剎車）
| 1.8
| 2.4 | 3 | 22 | 8 | 1.65
|

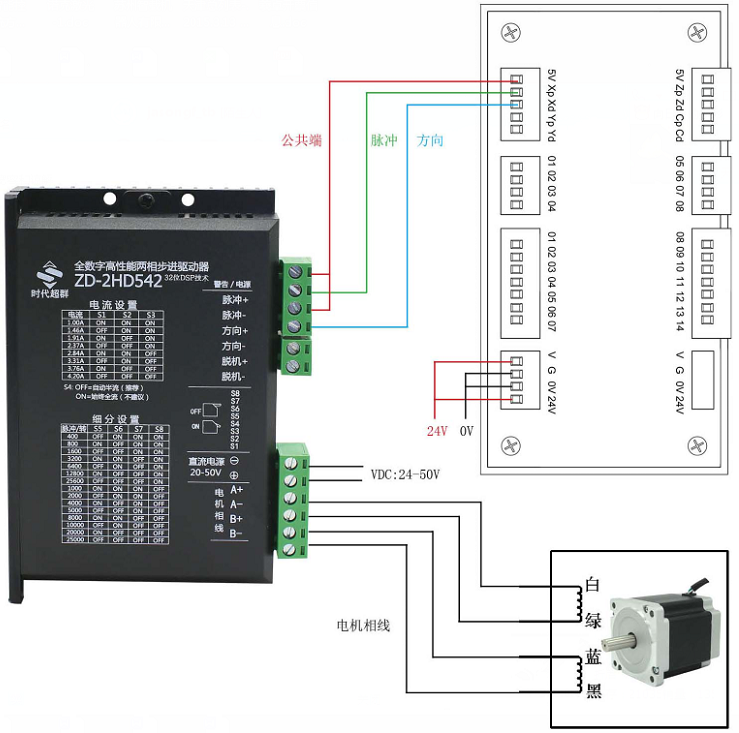

驅動器不能換向的原因 正常情況下，檢查方向信號是否接好（見接線圖），如果接好，看一下控制端是否已經發出換向信號，另外ZD-2HD54驅動器在控制脈沖存在的情況下不接受反方向信號，只有在控制器脈沖接收完畢的情況下，才能做下一步的邏輯運動，從而確保了步進電機不丟步。 如何解決：如果需要瞬間切換方向信號，需要給這個方向信號加10-15毫秒的延遲時間，驅動器才會執行。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
