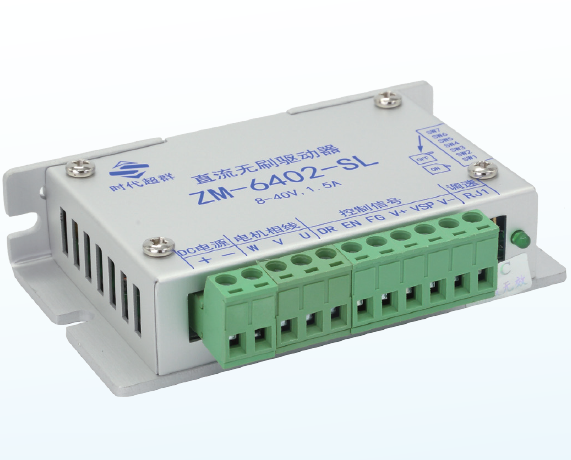

·ZM-6402-SL 高性能直流無刷驅動器

·高集成度高可靠性 ·全硬件設計,響應速度更高 ·三相全波PWM 調制方式 ·低發熱、高效率 ·****耐壓50VDC、****電流2.5A ·速度0-**** 線性可調 ·內置調速電位器 ·支持外接電位器、模擬電壓和PWM 方式調速 ·正反轉可控制 ·帶有使能功能、緩啟動功能、速度輸出反饋信號功能 ·導程角可調 ·過熱保護——主芯片溫度達到150℃ ·過流保護——額定電流高于1.5A 或瞬態電流高于2.5A ·欠電壓保護——供電電源低于6VDC ·帶有多個調試開關,以適用于不同電機

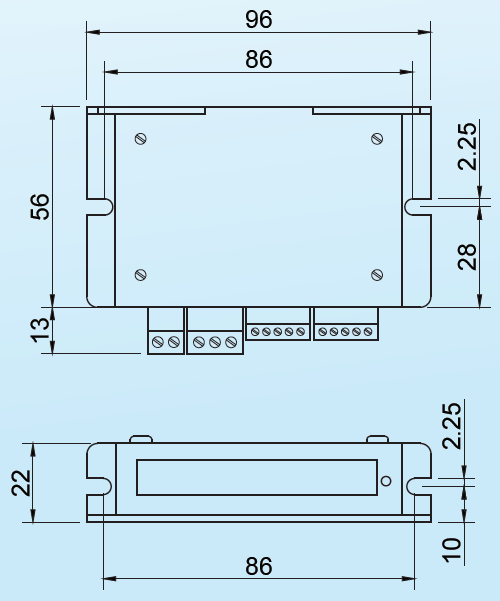

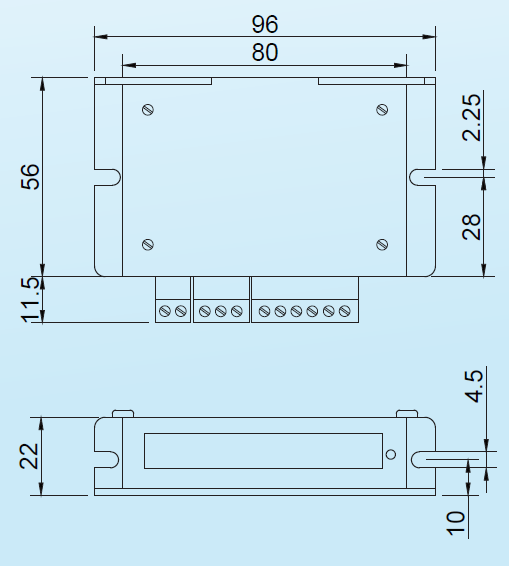

~尺寸圖

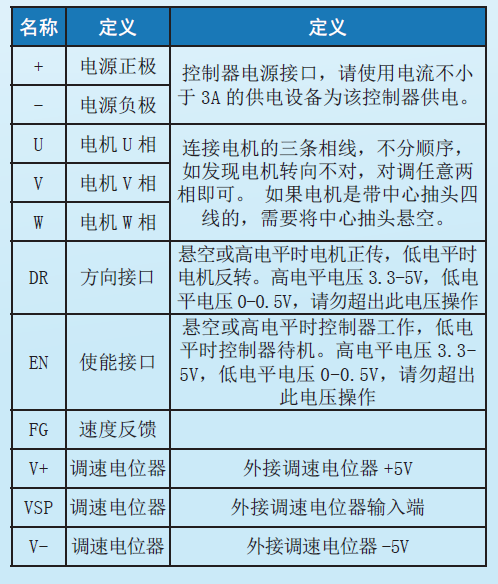

~接口定義

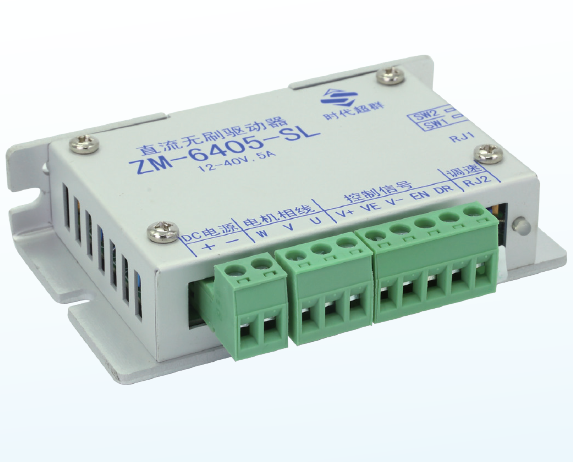

ZM-6405-SL 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋,PWM 斬波方式 ·純硬件設計,高速度,高抗干擾能力 ·低發熱,大功率 ·工作電壓DC12-40V ·堵轉自動保護 ·輸出限流5A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能(EN), 方向(DR)功能 ·具有自定義緩啟動時間(0.2-30S 調節)功能,避免 電流過沖,有效保護電機

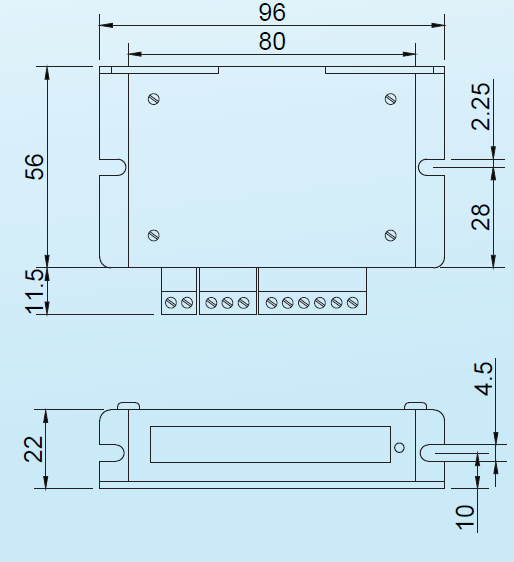

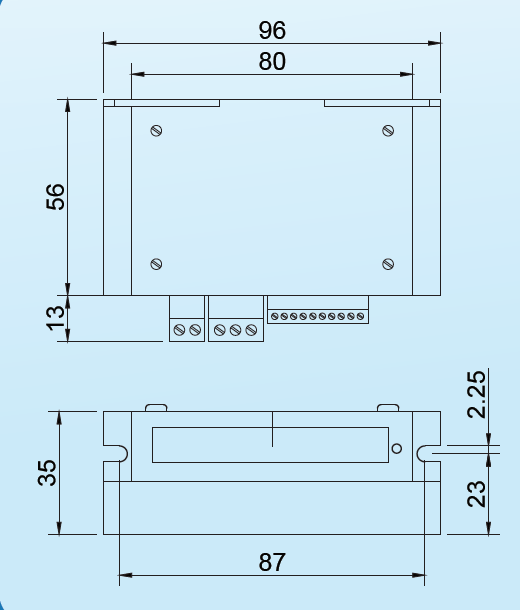

~尺寸圖

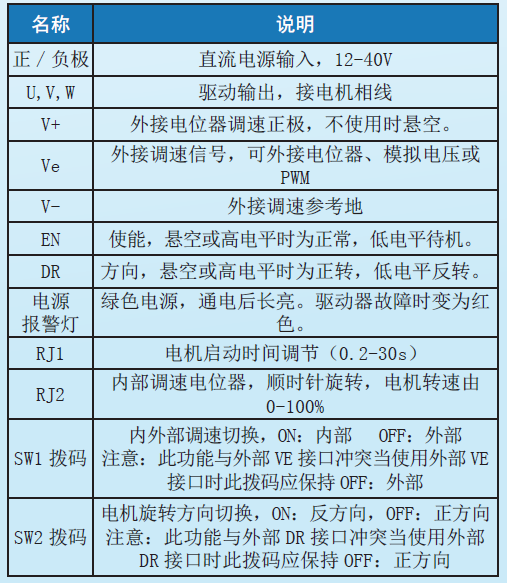

~接口定義

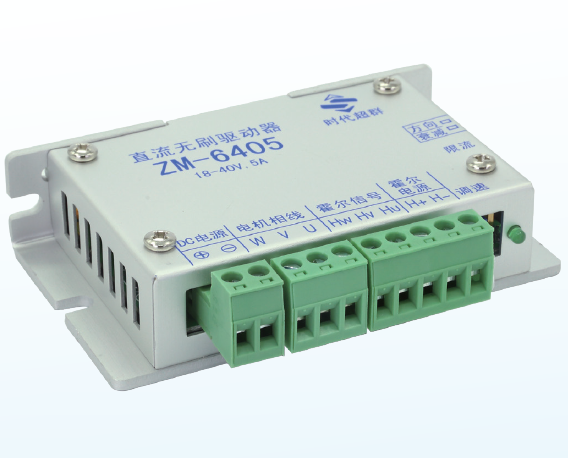

·ZM-6405 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋,PWM 斬波方式 ·閉環穩速,大負載時電機仍能保持轉速 ·純硬件設計,高速度,高抗干擾能力 ·周波限電流方式,保護更加精確快速 ·低發熱,大功率 ·欠電壓( ≤ 13V)、過熱( > 150℃ ) 自動保護 ·堵轉6 秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調:0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能功能 ·具有緩啟動功能,避免電流過沖,有效保護電機

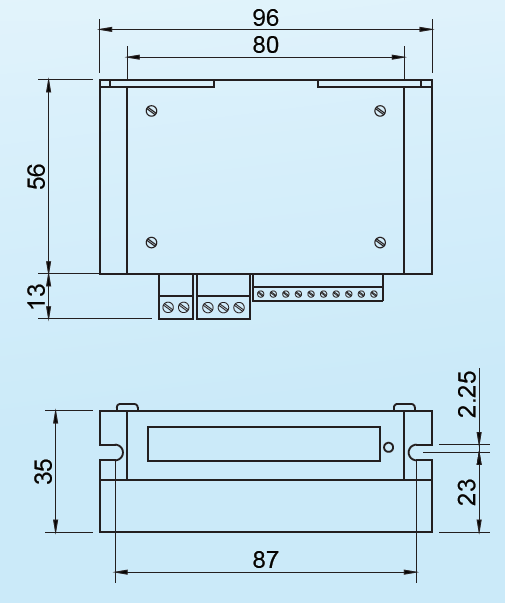

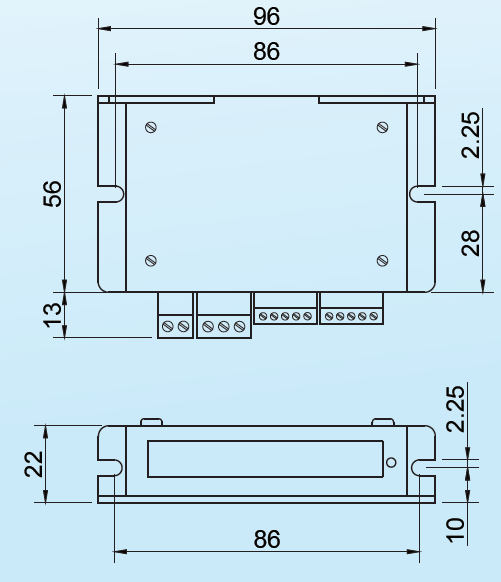

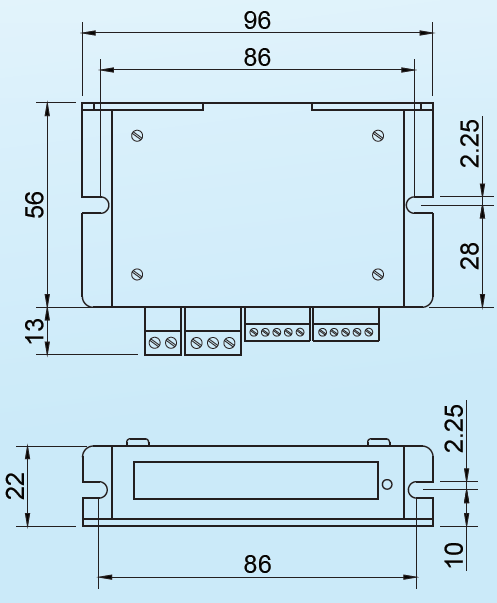

~尺寸圖

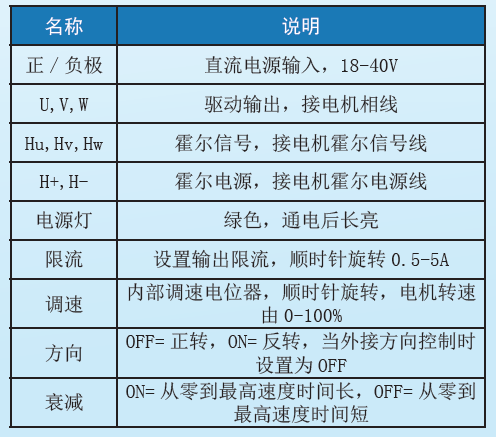

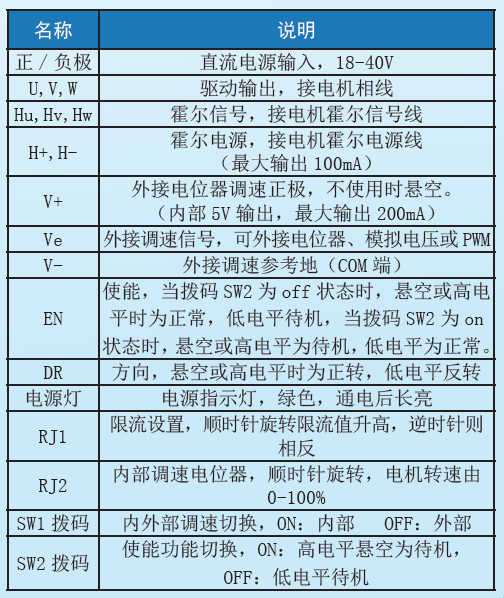

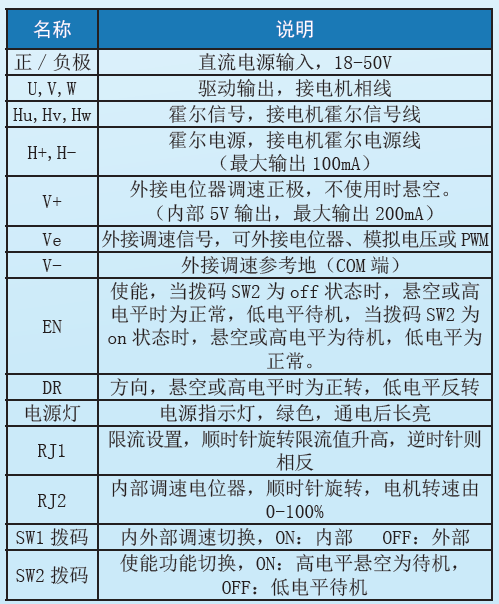

~接口定義

·ZM-6405E 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋,PWM 斬波方式 ·閉環穩速,大負載時電機仍能保持轉速 ·純硬件設計,高速度,高抗干擾能力 ·周波限電流方式,保護更加精確快速 ·低發熱,大功率 ·欠電壓( ≤ 13V)、過熱( > 150℃ ) 自動保護 ·堵轉6 秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調:0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能功能 ·具有緩啟動功能,避免電流過沖,有效保護電機
~尺寸圖

~接口定義

·ZM-6508 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋,PWM 斬波方式 ·閉環穩速,大負載時電機仍能保持轉速 ·純硬件設計,高速度,高抗干擾能力 ·周波限電流方式,保護更加精確快速 ·低發熱,大功率 ·欠電壓( ≤ 13V)、過熱( > 150℃ ) 自動保護 ·堵轉6 秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調:1.5-8A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能功能 ·具有緩啟動功能,避免電流過沖,有效保護電機

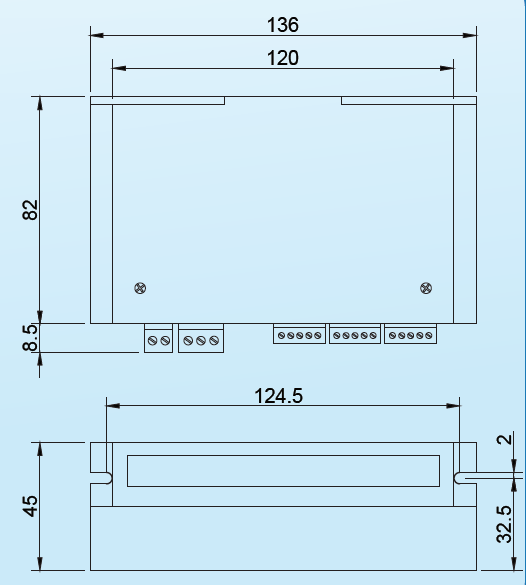

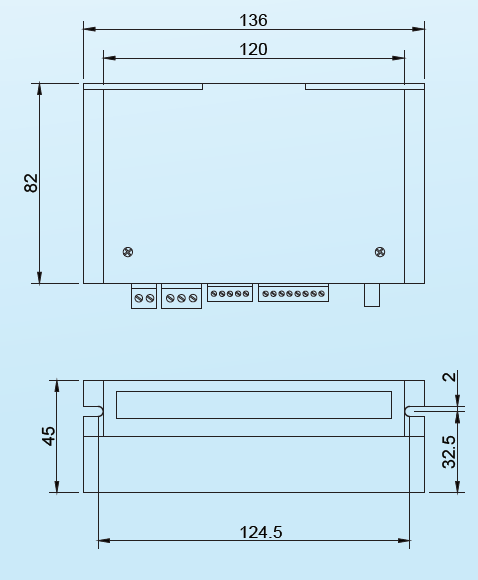

~尺寸圖

~接口定義

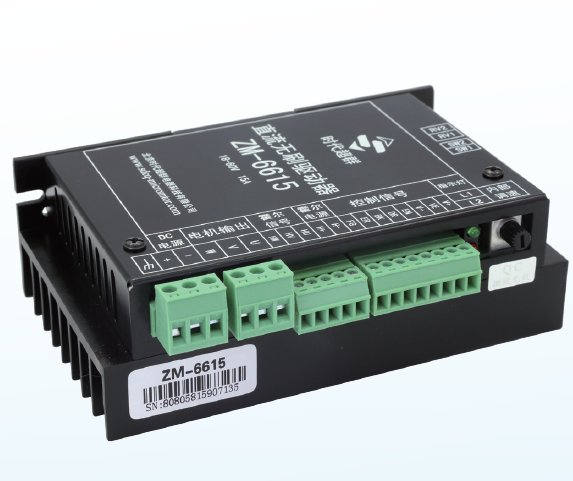

·ZM-6615 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋,PWM 斬波方式 ·閉環穩速,大負載時電機仍能保持轉速 ·純硬件設計,高速度,高抗干擾能力 ·周波限電流方式,保護更加精確快速 ·低發熱,大功率 ·欠電壓( ≤ 13V)、過熱( > 150℃ ) 自動保護 ·堵轉保護時間2-15 秒可調 ·霍爾錯誤保護 ·輸出限流線性可調:1-15A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS 電子快速制動功能 ·具有緩啟動功能,避免電流過沖,有效保護電機
~尺寸圖

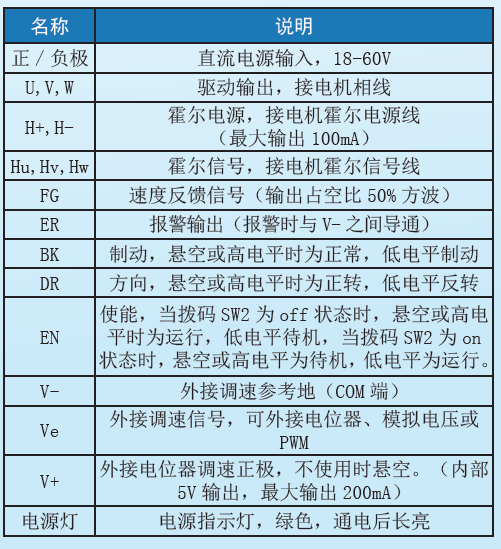

~接口定義

·ZM-6716-V3 高性能直流無刷驅動器

·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋,PWM 方式 ·閉環穩速,大負載時電機仍能保持轉速 ·純硬件設計,高速度,高抗干擾能力 ·控制和輸出接口全部采用光電隔離方式 ·周波限電流方式,保護更加精確快速 ·低發熱,大功率 ·欠電壓( ≤ 13V)、過熱( > 150℃ ) 自動保護 ·堵轉6 秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調:0.5-8A ·支持內置電位器、外接電位器和模擬電壓調速 ·支持速度信號輸出反饋 ·帶有使能功能 ·具有緩啟動功能,避免電流過沖,有效保護電機
~尺寸圖

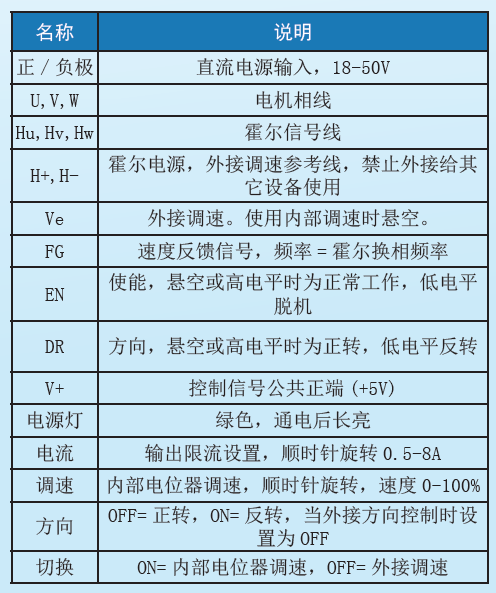

~接口定義

·ZM-6610M 高性能直流無刷驅動器

· 支持電壓9V~60V,額定輸出電流10A · 支持電位器、模擬信號、邏輯電平、開關量、PWM、頻率、脈沖、RS485 多種輸入信號 · 支持模擬信號電壓范圍配置與邏輯電平電壓配置 · 支持RS485 多機通訊,支持MODBUS-RTU 通訊協議 · 支持加減速緩沖時間與加減速加速度控制,可在指定行程內自動加減速并精確定位 · 電機電流PID 調節控制,電流控制精度0.1A · 內置大功率剎車電阻可提供6A 持續剎車電流 · 支持電機相序?qū)W習、霍爾錯誤保護 · 支持電機正反轉限位,可外接兩個限位開關分別對正轉和反轉限位 · 18kHz 的PWM 頻率,電機調速無PWM 囂叫聲 · 全部接口ESD 防護,可適應復雜的現場環境
~尺寸圖

~接口定義

注意:電源接口和電機接口的接線千萬不能搭在一起,它們也不能與輸入信號、霍爾信號、限位或通訊接口搭在一起,否則可能損壞驅動器。電源地或控制信號的地也不要與機殼相連,否則可能造成驅動器工作不穩定。如果使用 變壓器供電或開關電源供電,機殼請與大地相連,使用電池供電,機殼請不要與大地相連。

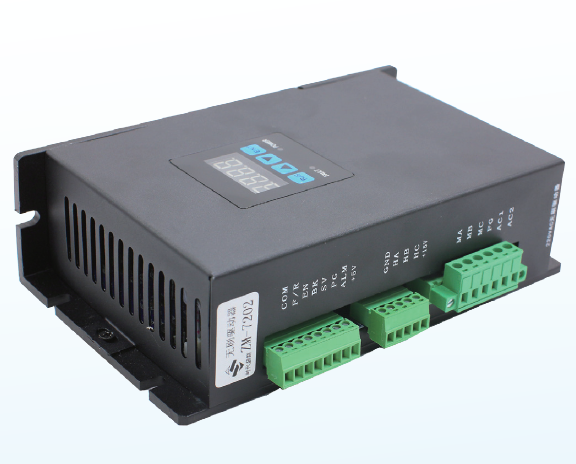

·ZM-7202 高性能直流無刷驅動器

·輸入電源 AC85~265250VAC 50/60Hz ·連續輸出電流: 2A,適合400W 以下的無刷電機 ·****輸出電流: 3A, ·使用溫度 0~+45℃ ·保存溫度 -20~+85℃ ·使用及保存濕度<85% [ 不結霜條件] ·構造 壁掛箱體式 ·冷卻方式:主動散熱器方式 ·控制信輸入輸出信號:全隔離 ·保護機能:過電流、過熱、過速度、過電壓、欠壓 控制電源異常保護

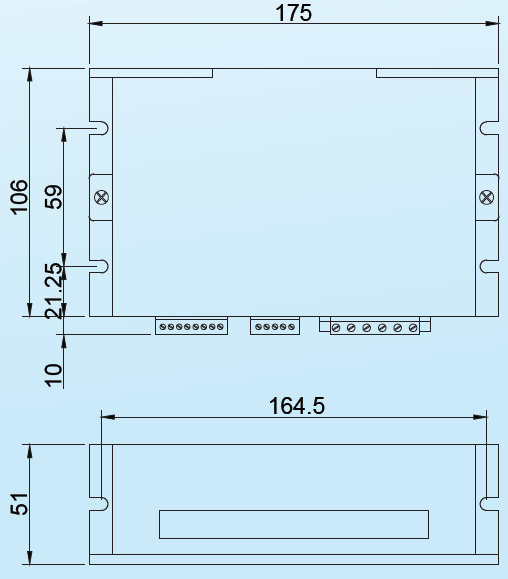

~尺寸圖

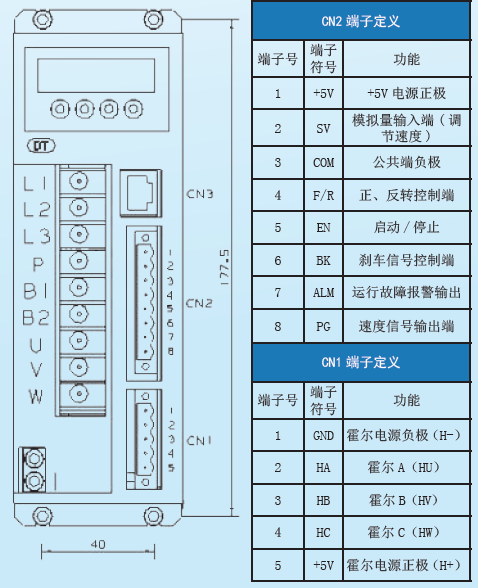

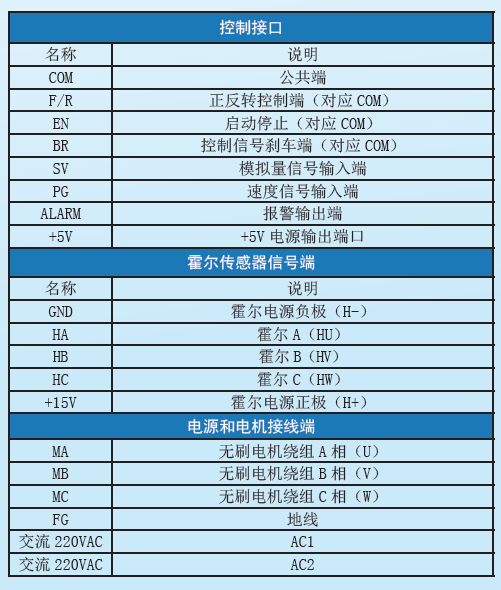

~接口定義

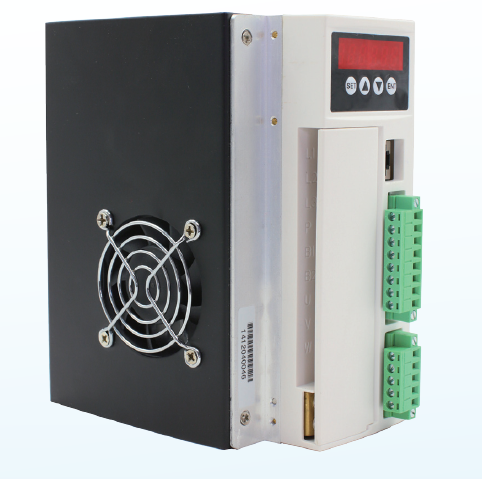

·ZM-7206 高性能直流無刷驅動器

·輸入電源 AC180/250VAC 50/60Hz ·連續輸出電流: 4.9A,適合1200W 以下的無刷電機 ·****輸出電流: 9.9A, ·使用溫度 0~+45℃ ·保存溫度 -20~+85℃ ·使用及保存濕度<85% [ 不結霜條件] ·構造 壁掛箱體式 ·具有緩啟動功能,避免電流過沖,有效保護電機 ·冷卻方式:主動散熱器方式 ·控制信輸入輸出信號:全隔離 ·保護機能:過電流、過熱、過速度、過電壓、欠壓 控制電源異常保護 ·面板界面:6 位LED 顯示4 位按鍵操作
~尺寸圖

~接口定義

·應用領域

· 以上為本款產品的基本介紹,如需詳細了解更多多樣化創意搭配以及購買請聯系下方聯系方式 ·廠家直銷 根據您的實際情況可否需要特殊規格特殊規格的步進電機,請和我們溝通,在技術允許的范圍內,加工訂貨。例如,出軸的直徑、長短、伸出方向、相線(編碼器線)長度等。如購買配套設置可免費給您組裝調試好! 聯系人:李先生 電話:18010107283 QQ:2223199877 微信:shidaichaoqun 淘寶店鋪:https://shop114114198.taobao.com/index.htm?spm=2013.1.w5002-16614260111.2.ZPGxYs
|
