第一步：接線 接線定義： 電機相線 | 霍爾信號線 | U | V | W | Hu | Hv | Hw | H+ | H- | 黃 | 紅 | 黑 | 黃 | 白 | 藍 | 紅 | 黑 | 黃 | 綠 | 藍 | 黃 | 綠 | 藍 | 紅 | 黑 |

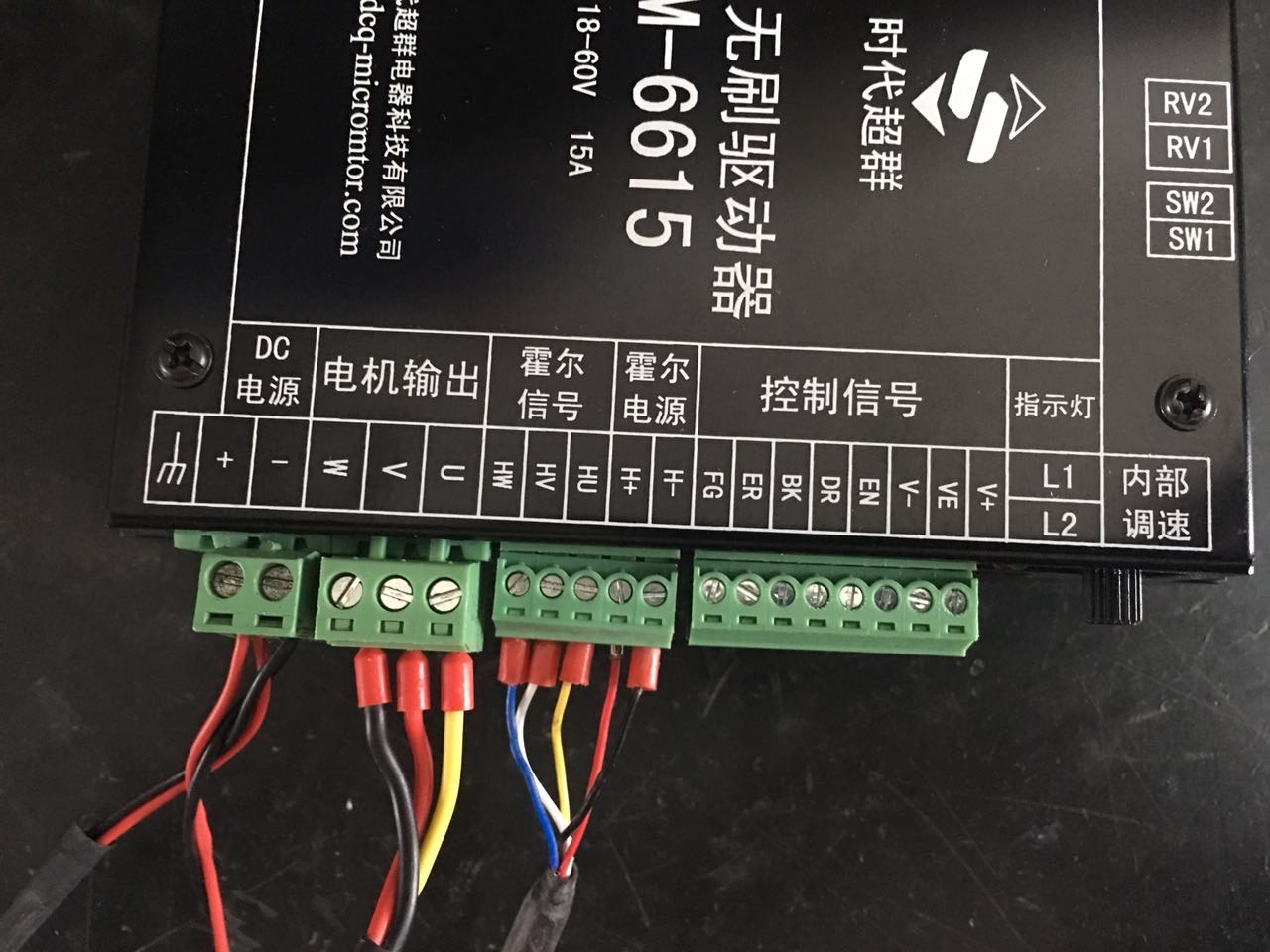

將驅動和電機如上圖接上，如圖  接線時要嚴格按照接線定義來接，接錯任意一根都有可能導致電機不正常（如：發熱，發抖，電機過大，噪音），嚴重者可能會燒壞驅動 第二步：測試 撥碼開關 | 內部調速 低使能有效 | 內部調速 高使能有效 | 外部調速 低使能有效 | 外部調速 高使能有效 | SW1 | 1 | 1 | 0 | 0 | SW2 | 0 | 1 | 0 | 1 |

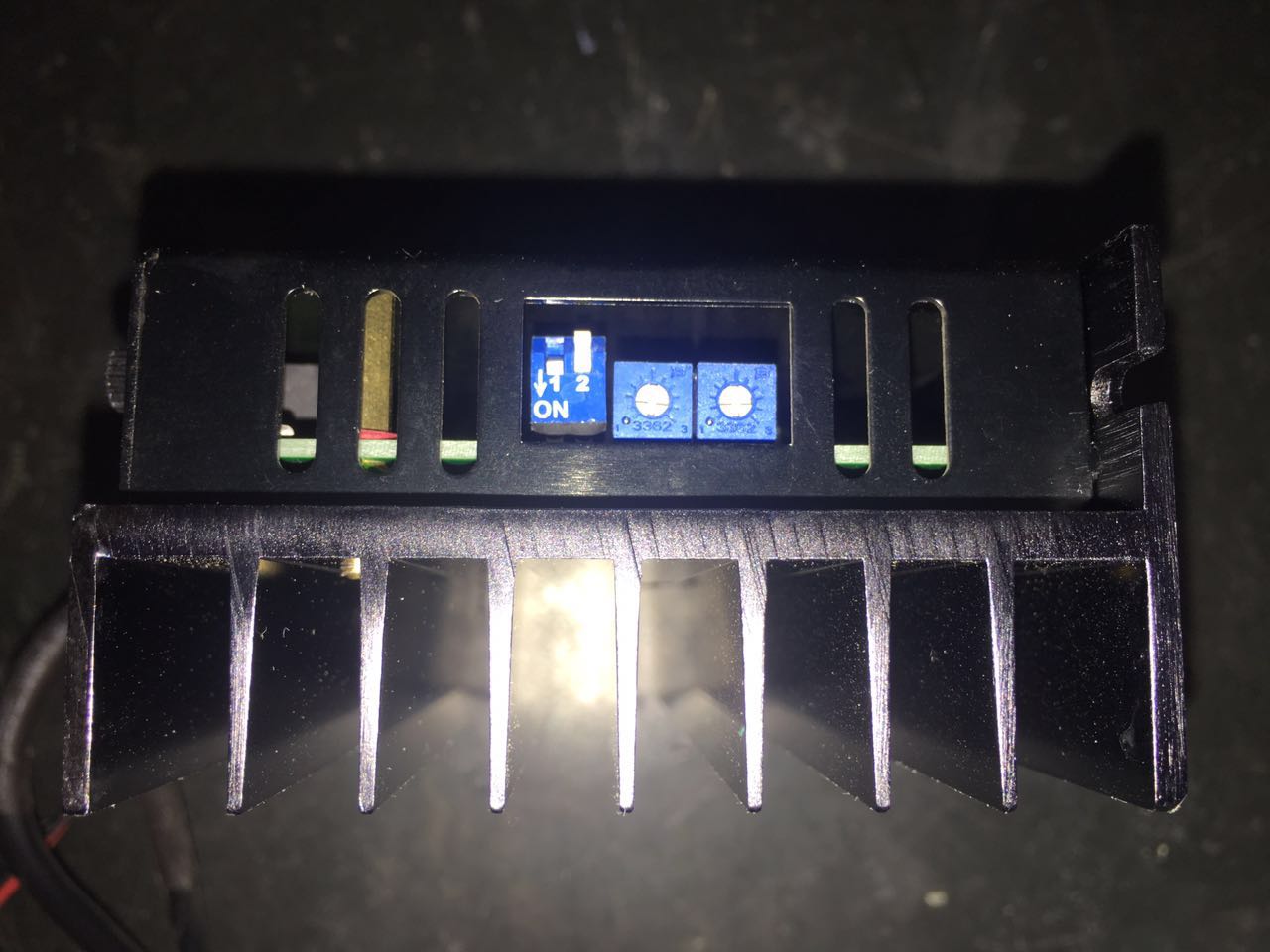

調速說明 內部調速時側面撥碼SW1必定打在on狀態 如圖：

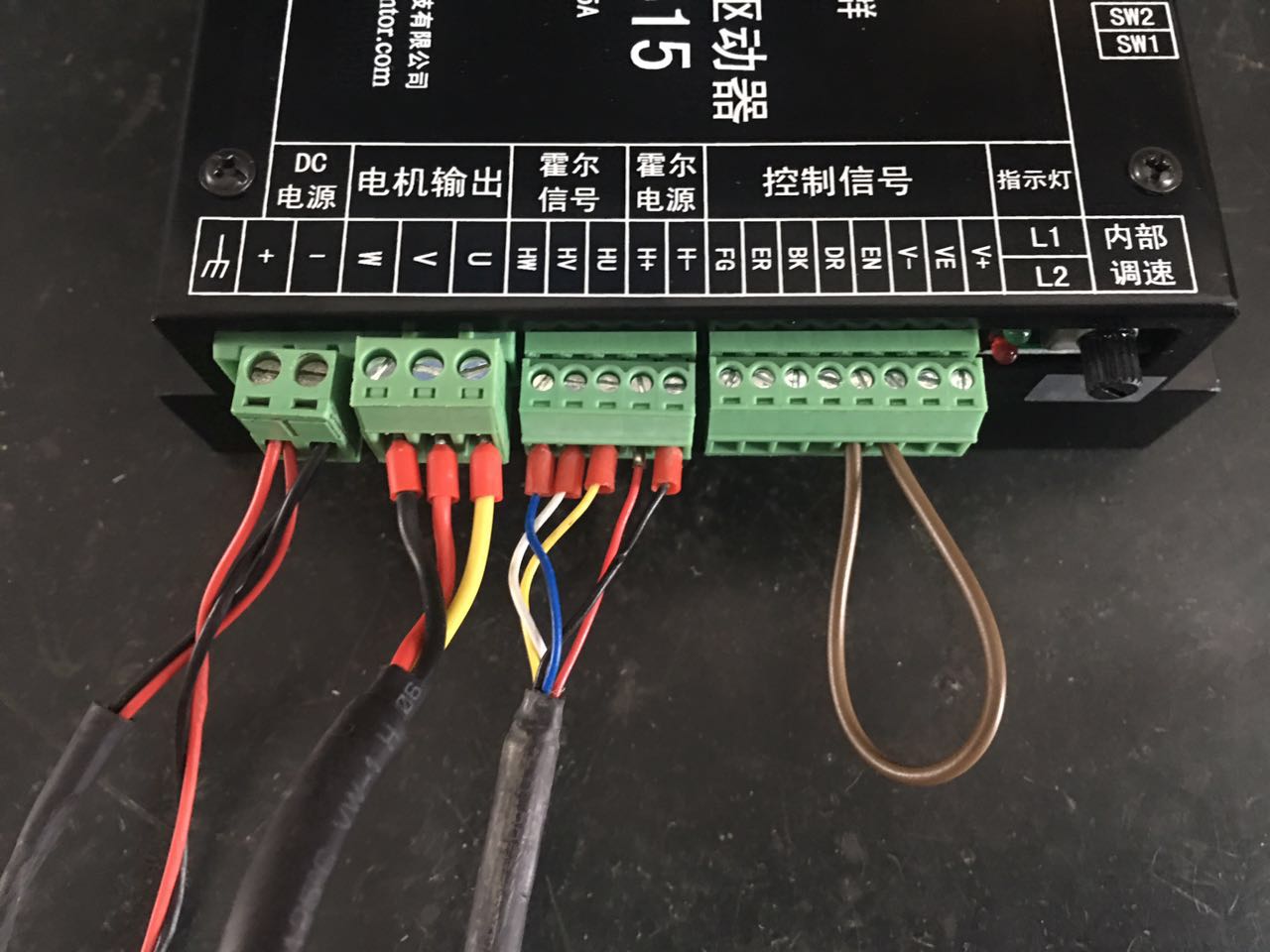

這個時候擰正面電位器，電機就會從0開始慢慢啟動至****轉速 外部調速則將SW1撥碼開關調至OFF并且在V+、Ve、V-三個接口處連接一個10K電位器如下圖：
這時調節電位器就能控制電機速度。 也可以在Ve和V-之間加一個5V可調電壓調速。 使能說明 當撥碼開關在ON時，EN和V-短接，電機停止 當撥碼開關在OFF時，EN和V-短接，電機啟動

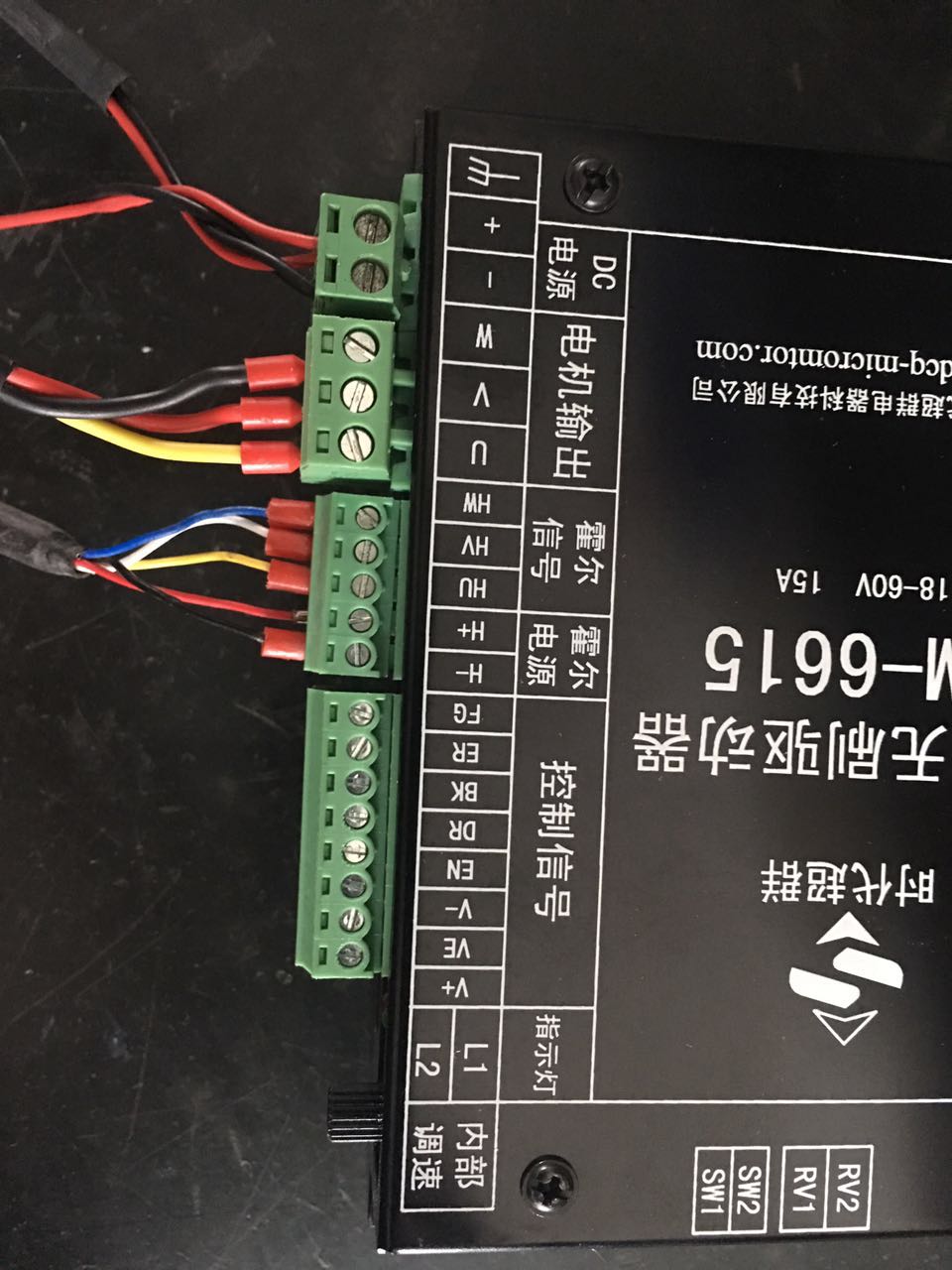

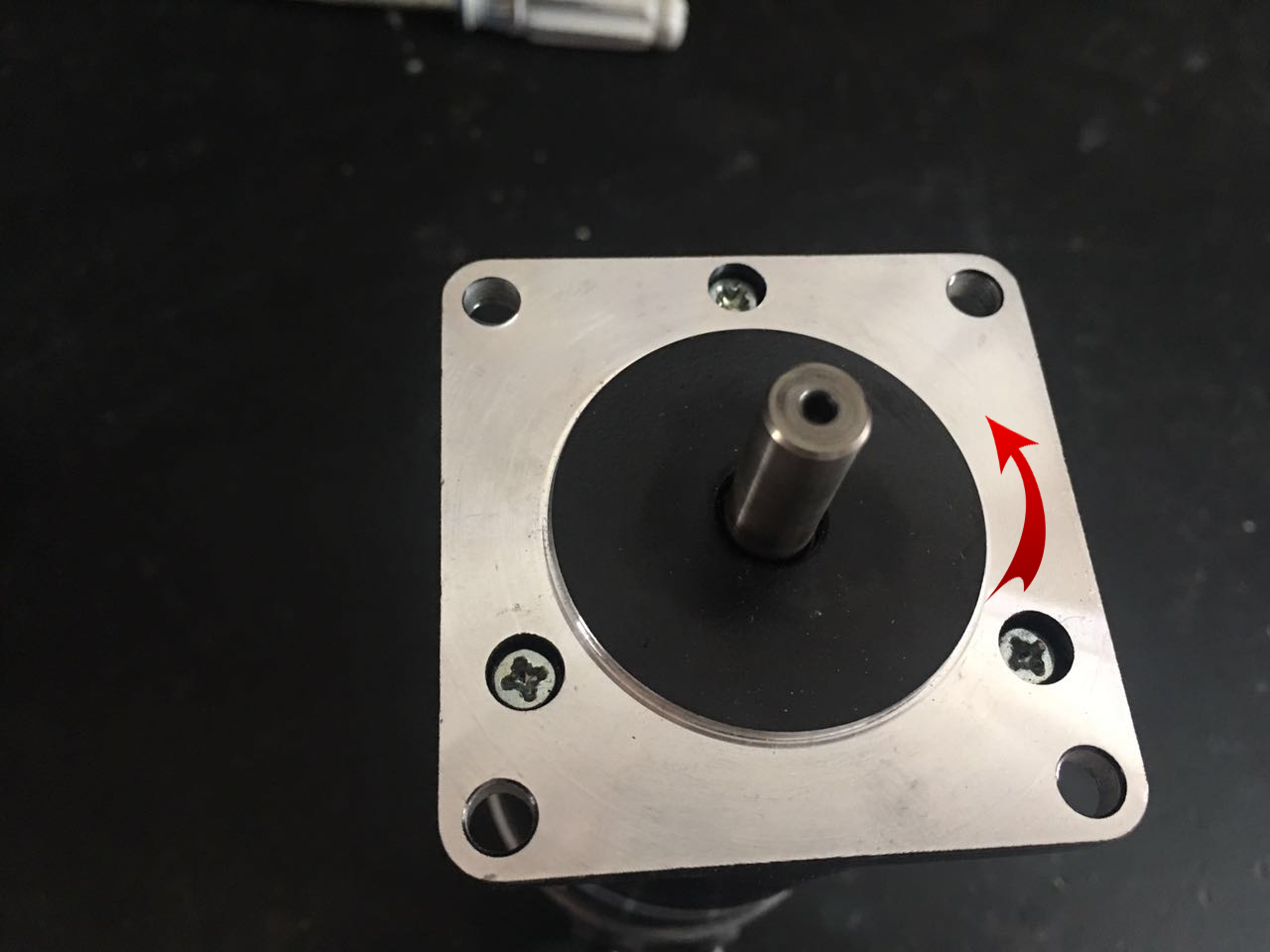

這兩種狀態是完全相反的兩種情況 方向說明 當V-和DIR導通電機正轉如下圖

V-和DIR斷開電機反轉如下圖
剎車功能 此驅動器自帶剎車功能，可以讓電機快速停止，并且停止完成后，電機有較大阻力 堵轉保護時間功能 RV1為堵轉保護時間，當驅動一直在給電機供電的時候，電機突然堵住不轉了，這個時候驅動繼續長時間給電機相線供電則會燒壞線圈，此款驅動帶有堵轉保護功能，當電機堵轉了一定時間以后，驅動保護，并且自動斷開電機相線的供電，更有效的保護了電機和驅動。 限流值 無刷電機轉到****轉速時，往往都比額定轉速快很多，當電機加上負載后，轉速下降到額定轉速時，這個時候驅動輸出的電流值。
