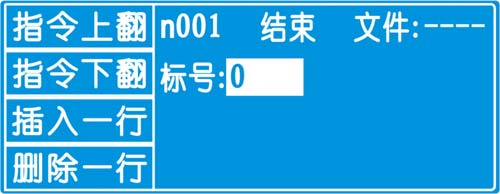

· 結束 結束程序的執行，當出現不能識別的指令，也當做“結束”指令
![BBT7E~JRF6VY1V~]%@2U2@A.png](/ueditor/asp/upload/image/20170703/14990485922307477.png "BBT7E~JRF6VY1V~]%@2U2@A.png")
參數：無

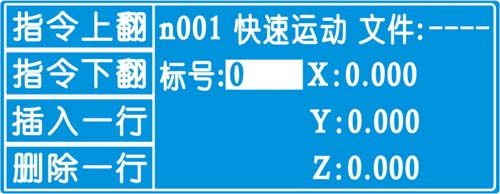

· 快速運動
本指令可實現快速直線插補到相對位置，當有位移時，系統以 G0 速度×速度倍率從當 前點運動到所給的相對坐標位置 此運動收到速度倍率的影響
參數：X（X 向相對坐標），Y（Y 向相對坐標），Z（Z 向相對坐標）
· 相對運動 直線插補，走相對坐標，沿直線以 F 速度×倍率運動 此運動受速度倍率的影響，與當前 F 速度直接相關
參數：X（X 向運動增量），Y（Y 向運動增量），Z（Z 向運動增量），F(xiàn)（運動速度）
· ****運動
直線插補，走****坐標，沿直線以 F 速度×速度倍率從當前點運動 此運動受速度倍率的影響，與當前 F 速度直接相關
參數：X（X 向****坐標），Y（Y 向****坐標），Z（Z 向****坐標），F(xiàn)（運動速度）
· 順圓運動
順圓插補，沿順時針?lè)较蛞?F 速度×速度倍率運動給定的增量值，只有 X,Y 軸實現圓弧 插補。 此運動受速度倍率的影響，且與當前 F 速度有關
參數：X（X 向運動增量），Y（Y 向運動增量），R(圓心坐標，圓弧為優弧即大于 0 度小 于等于 180 度的圓弧時 R 值為正值，圓弧為劣弧即大于 180 度且小于 360 度的圓弧時 R 為負值)，F(xiàn)（運動速度）
· 逆圓
逆圓插補，沿逆時針?lè)较蛞?F 速度×速度倍率運動給定的增量值，只有 X,Y 軸實現圓弧 插補。 此運動受速度倍率的影響，且與當前 F 速度有關
參數：X（X 向運動增量），Y（Y 向運動增量），R(圓心坐標，圓弧為優弧即大于 0 度小 于等于 180 度的圓弧時 R 值為正值，圓弧為劣弧即大于 180 度且小于 360 度的圓弧時 R 為負值)，F(xiàn)（運動速度）
· 設定坐標
設定當前位置為新坐標點
參數：X（X 軸的坐標），Y（Y 軸的坐標），Z（Z 軸的坐標）
· 延時
延時相應時間，最小單位是 0.001 秒
參數：延時時間（填寫需要延時等待的時間）
· ****跳轉
執行到本行時跳轉到制定標號（非行號）處
參數：目的標號，跳轉到行號與該目的標號一樣的程序行位置（非行號）
· 判斷跳轉
執行到本行時，檢測本行設定輸入口的狀態進行判斷，符合條件跳轉到制定標號（非行 號）位置，不符合條件自動執行下一行指令
參數：輸入口號（1-14 輸入口可選），條件（用作判斷的條件 通或者斷），目的標號（需 要跳轉到標號相同的指令處，非行號）
· 循環
轉移到制定的標號處執行，并且執行 N-1 次
參數：循環次數（需要再循環的次數），目的標號（需要跳轉到標號相同的指令處，非 行號）
· 輸出
設置輸出口的狀態
參數：輸出口號（1-8 輸出口可設定），狀態（通或者斷）
· 回機械零
根據設定的軸與回零方向進行回機械零動作
參數：選定的軸（單軸默認為 X，多軸 X/Y/Z/C 可通過確認選擇），回零方向（回零的方
向正負可設置）
參數：子程序名（調用設定好名字的子程序）
· 子程開始
主程序在調用子程序時，結束指令后面需要編寫子程序的內容，子程序的開頭和結尾需 要兩個單獨的指令組合，該指令為子程序內容的開頭，然后后面編寫需要執行的子程序 動作
參數：子程序名（用來被選擇調用而設置的名字 · 子程調用
調用子程序指令，子程序內容放在 主程序后面，并且需要用 結束指令分開
參數：子程序名（調用設定好名字的子程序）
· 子程結束 主程序調在用子程序時，結束指令后面需要編寫子程序的內容，子程序的頭尾需要兩個 單獨的指令組合，此指令為子程序內容的結尾，在編寫完需要執行的子程序動作后，加 上該指令，來組成一段完整的子程序
參數：無 注：子程序編寫的時候頭尾指令必須存在，否則無效
· 速度模式
速度模式，可以讓各軸以不同的速度同時運行，沒有指定具體的位置值，通過輸入口的 狀態與條件進行判斷，然后選擇停止，并執行下一行
參數：X(X 軸速度)，Y（Y 軸速度），Z（Z 軸速度），輸入口（進行判斷的輸入口 1-14）， 條件（用作判斷的狀態）
· 工件置數
執行該指令時，主界面和手動界面上的工件計數會清空原有數據，顯示成該設定值
參數：設定的值（用于加工是的起始工件數量）
· 工件計數
執行一次該指令時，主界面和手動界面上工件計數位置的數據會選擇加 1 或者減 1
· 暫停
執行到該指令時，通過檢測設定的輸入口狀態進行暫停判斷，符合條件暫停在當前狀態， 不符合條件時，跳轉到與目的標號一致的標號處，如果目的標號為 0，則自動往下一行 執行
參數：輸入口號（用來檢測用設定的輸入口 1-14 可選），條件（用來進行判斷對比的條 件，通或斷可選），目的標號（檢測條件不符合時，程序跳轉至于標號相同的程序行處， 如果此處填寫為 0，則自動向下一行執行）
