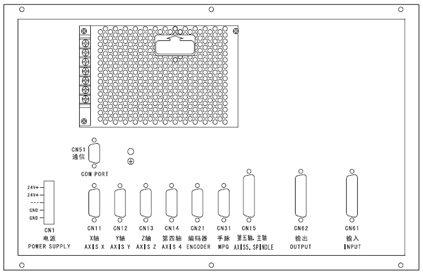

一、CX200T連接 1.CX200T后蓋接口布局
2.接口說明
◎電源盒：提供+24V、GND 電源 ◎?yàn)V波器（選配）：輸入端為交流 220V 電源輸入，PE 端接地，輸出端接電源盒的 L、N 端 ◎ CN1： 電源接口 ◎ CN11：X 軸，15 芯 D 型孔插座，連接 X 軸驅動單元 ◎ CN12：Y 軸，15 芯 D 型孔插座，連接 Y 軸驅動單元 ◎ CN13：Z 軸，15 芯 D 型孔插座，連接 Z 軸驅動單元 ◎ CN14：4th 軸，15 芯 D 型孔插座，連接 4th 軸驅動單元 ◎ CN15：主軸，25 芯 D 型孔插座，連接主軸驅動單元 ◎ CN21：編碼器，15 芯 D 型針插座，連接主軸編碼器 ◎ CN31：手輪，26 芯 D 型針插座，連接手輪 ◎ CN51：通信，9 芯 D 型孔插座，連接 PC 機 RS232 接口 ◎ CN61：輸入，44 芯 D 型針插座，連接機床輸入 ◎ CN62：輸出，44 芯 D 型孔插座，連接機床輸出
二、CX200T安裝

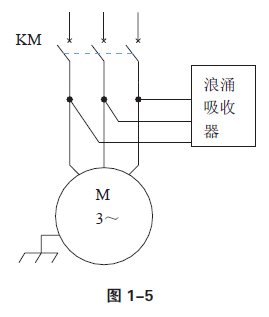

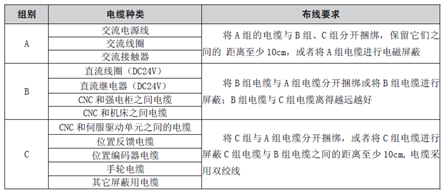

1. 電柜的安裝條件 ◎電柜必須能夠有效地防止灰塵、冷卻液及有機溶液的進入； ◎設計電柜時，CNC 后蓋和機箱的距離不小于20cm，需考慮當電柜內的溫度上升時，必須保證柜內和柜外的溫度差不超過10℃； ◎?yàn)楸ＷC能有效散熱，電柜內****安裝風扇； ◎顯示面板必須安裝在冷卻液不能噴射到的地方； ◎設計電柜時，必須考慮要盡量降低外部電氣干擾，防止干擾向CNC 傳送。 2. 防止干擾的方法 CNC 在設計時已經采取了屏蔽空間電磁輻射、吸收沖擊電流、濾除電源雜波等抗干擾措施，可以在一定程度上防止外部干擾源對CNC 本身的影響。為了確保CNC 穩定工作，在CNC 安裝連接時有必要采取以下措施： 1、CNC 要遠離產生干擾的設備（如變頻器、交流接觸器、靜電發生器、高壓發生器以及動力線路的分段裝置等）。 2、要通過隔離變壓器給CNC 供電，安裝CNC 的機床必須接地，CNC 和驅動單元必須從接地點連接獨立的接地線。 3、抑制干擾：在交流線圈兩端并聯RC 回路( 如圖1-3)，RC 回路安裝時要盡可能靠近感性負載；在直流線圈的兩端反向并聯續流二極管（如圖1-4）；在交流電機的繞組端并接浪涌吸收器（如圖 1-5）    4、CNC 的引出電纜采用絞合屏蔽電纜或屏蔽電纜，電纜的屏蔽層在CNC 側采取單端接地，信號線應盡可能短。 5、為了減小CNC 信號電纜間以及與強電電纜間的相互干擾，布線時應遵循以下原則：
