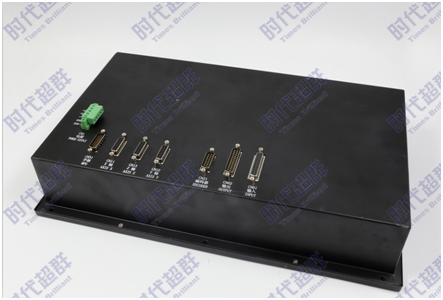

銑床加工中心數控系統背面圖
其它手動操作： 1、 逆時針轉、順時針轉、停止控制  ：手動操作方式下，按此鍵，主軸逆時針轉；
 ：手動操作方式下，按此鍵，主軸停止；
 ：手動操作方式下，按此鍵，主軸順時針轉。
1、 主軸點動  ：此時主軸處于點動狀態。
功能描述：按面板上的 鍵可進入點動狀態，主軸點動功能的開啟與關閉需主軸處于停止?fàn)顟B(tài)。 主軸點動狀態，按 鍵，逆時針轉點動；按鍵，順時針轉點動。點動速度由數據參數No.208 設定。 主軸點動旋轉時，按 鍵，可停止主軸點動旋轉，點動旋轉停止時不會輸出主軸制動信號。 K10.4 設置為1, 主軸點動在任何方式下有效。自動或錄入方式下主軸處于點動旋轉狀態，此時運行程序?qū)㈥P(guān)閉主軸點動旋轉并關閉點動功能。 參數設置：
PLC 參數K10.4 1/0：主軸點動在任何方式下/ 手動、手輪、回零方式下有效。數據參數No.208：主軸點動時的旋轉速度。 3、冷卻液控制  ：任意操作方式下，按此鍵，冷卻液在開關之間切換。
參數設置：PLC 參數K10.1 1/0：復位時主軸潤滑以及冷卻輸出保持/ 關閉 4、 潤滑控制 功能描述： (1)、非自動潤滑： DT13 =0：非自動潤滑。 當DT13=0 時，為潤滑翻轉輸出，按下機床操作面板 鍵，潤滑輸出，重復按下則潤滑輸出取消。執行 M32 時，潤滑輸出，然后執行M33，潤滑輸出取消。 當DT13>1 時，為潤滑定時輸出，按下機床操作面板 鍵，潤滑輸出，經過數據參數112 設置的時間后，潤滑輸出取消；執行M32，潤滑輸出，經過數據參數DT13 設置的時間后，潤滑輸出取消。若DT13 設置的時間未到，此時執行M33，則潤滑輸出取消。
(2)、自動潤滑： DT13>0：自動潤滑，可設置潤滑時間 DT13 和潤滑間隔時間DT53 GXK-1000M 上電后開始潤滑 DT13 設置的時間，然后停止輸出，經過DT53 設置的時間后，再重復輸出潤滑，依次循環。自動潤滑時，M32、M33 代碼，機床操作面板 鍵也有效。 參數設置： 參數：K10.1 1/0：復位時主軸潤滑冷卻輸出保持/ 關閉 參數：K16.2 1/0：自動潤滑有效時開機是/ 否輸出潤滑 數據：DT53: 自動潤滑間隔時間 數據：DT13：自動潤滑輸出時間 ：M 代碼執行持續時間 ：潤滑開啟時間(0-60000ms)(0: 潤滑不限時) 5、換刀  ：手動操作方式下，按此鍵，主軸刀具松開/ 夾緊。
6、主軸倍率的修調 手動操作方式下，當選擇模擬電壓輸出控制主軸速度時，可修調主軸速度。 按 鍵，修調主軸倍率改變主軸速度，可實現主軸倍率50％～ 120％共8 級實時 調節。
