ZD-2HE2272是基于DSP控制的高壓兩相步進電機驅動器。它是將先進的DSP控制芯片和兩相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC85V-265V，適配電流在7.2A以下、外徑86-110mm的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，由于采用了平滑技術，低速時幾乎沒有震動和噪音，電機在高速時，仍保持較大的力矩。定位精度****可達25600步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上，在同類市場上不僅有很大的性能優勢還有很大的價格優勢。
適配電機：
以上110系列產品都能和ZD-2HE2272搭配使用非常合適。能****的發揮驅動器的效能。

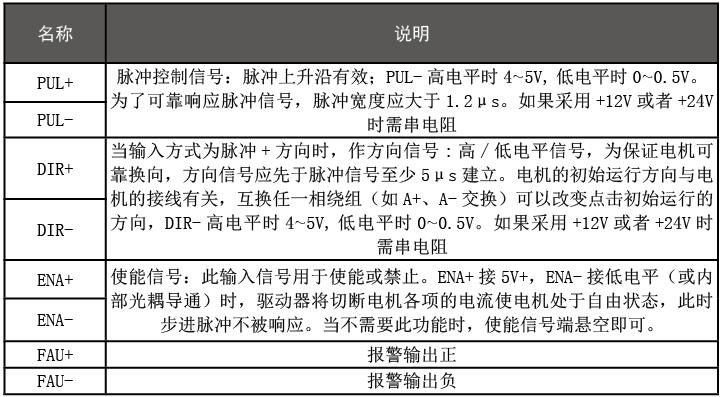

接口定義： 1.控制信號接口

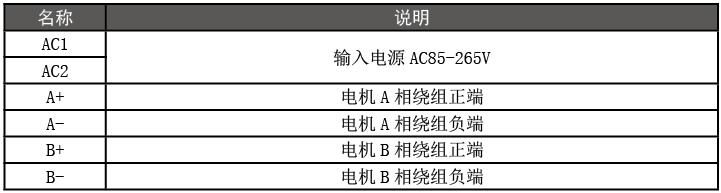

2.功率端口
3.通信端口 ZD-2HE2272通過RS232接口與計算機通信實現設置用戶細分數及改變脈沖輸入方式，半流時間等參數的設定，ZD-2HE2272必須采用專用通信電纜與計算機進行通信，自行接線極易造成因接線錯誤引發燒毀通信接口電路。驅動器出廠參數能滿足大部分用戶要求。
R為串聯限壓電阻，當控制器的接口電壓為5V時，無需R，直連既可； 當接口電壓為12V時，請串聯1K電阻； 當接口電壓為24V 時，請串聯 2.7K 電阻。
注意事項： 1、輸入電壓不能超過AC240V； 2、輸入脈沖信號下降沿有效 3、驅動器的散熱風扇在當驅動器的溫度超過48 ℃時才開始工作 4、驅動器溫度超過80℃時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50℃時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器 5、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復 6、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復
