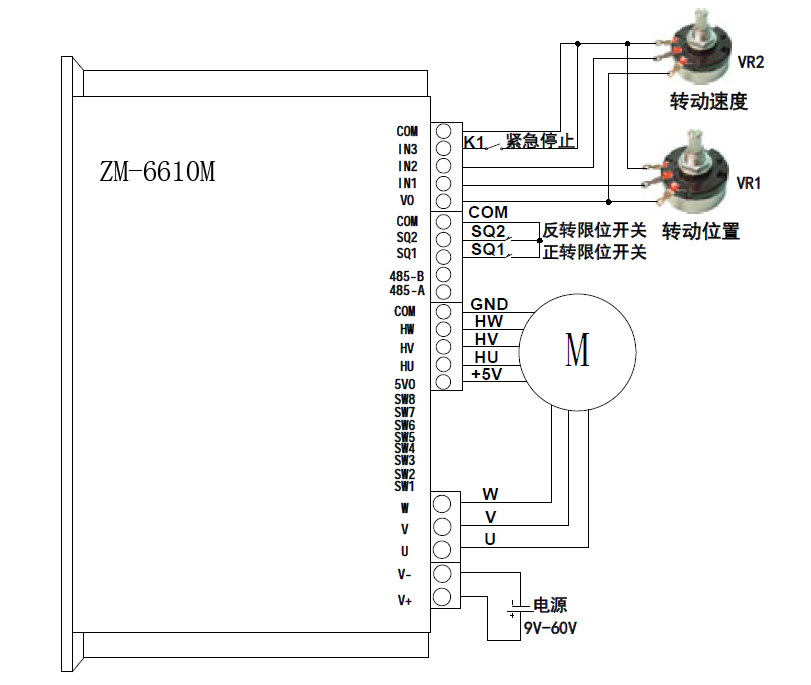

雙電位器獨立位置控制： 此用法使用一個電位器調節電機轉動位置，使用另一個電位器調節電機轉速，使用開關量控制電機正反轉和啟停。雙電位器位置獨立控制的接法如圖 4.9 所示。電位器VR1 兩不動端接VO和COM，動端接IN1，用于設定電機轉動位置，當電位器動端由COM滑向VO過程中，電機轉動位置由行程起點變化到行程的****行程位置；電位器VR2 兩不動端接VO和COM，動端接IN2，用于調節電機轉速，當電位器動端由COM滑向VO過程中，電機轉速由低變高。開關K1 接COM與IN3 間，控制電機緊急停止。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。
圖1-1雙電位器位置獨立控制的接法

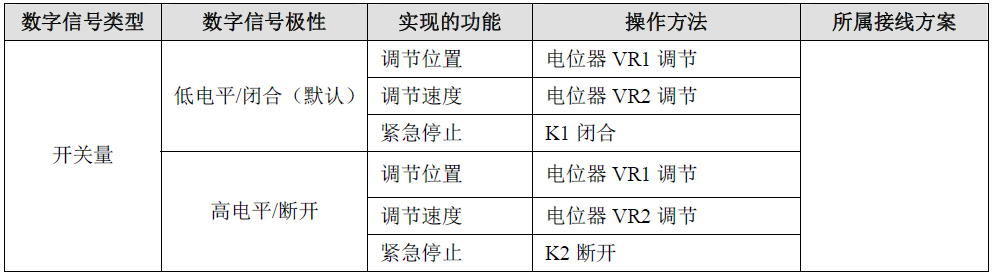

通過配置數字信號不同的類型和極性，我們可以通過對電位器、邏輯電平和開關量不同操作方法來實現電機位置調節、信號鎖存和緊急停止，控制邏輯如圖 1-2 所示。
圖1-2雙電位器位置獨立控制的控制邏輯

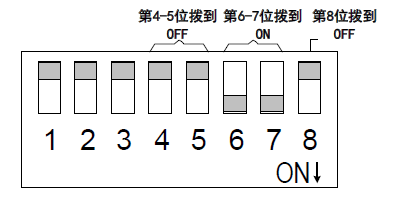

雙電位器位置獨立控制的撥碼開關配置方法如圖 1-3 所示。撥碼開關的第1-3 位配置電機額定電流；第4-5 位配置信號源，我們將信號源配置為電位器，即4-5 均撥到OFF；第6-7 位配置工作模式，我們將工作模式配置為位置控制，即第6-7 位均撥到ON；第8位配置控制方式，我們將控制方式配置為數字/模擬信號控制方式，即第8 位撥到OFF。

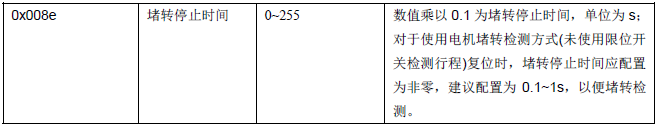

圖1-3雙電位器位置獨立控制的撥碼開關配置 雙電位器獨立位置控制方式下，相關寄存器的參考配置如圖 1-3 所示。
圖 1-3 雙電位器獨立位置控制方式相關寄存器的配置
