2016 款CM45L系列是在原有 CM45L系列 基礎上升級改造的全新產品。系統更加穩定可靠，脈沖頻率****可達 400K，4
個進給軸，1個模擬主軸，2ms 高速插補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編程方式，USB接口，支持 U
盤文件操作和圖片的導入。作為 CM45L系列
的升級產品，在系統的穩定性方面****大大提高，脈沖頻率的提高，使控制系統****加工速度大大提升�？蓮V泛作為雕刻機、電焊機、數控機床、切割機，激光照排、繪圖儀、貼標機、包裝機械等控制系統。 下面介紹一下新款CM45L系列可編程控制器手動操作功能

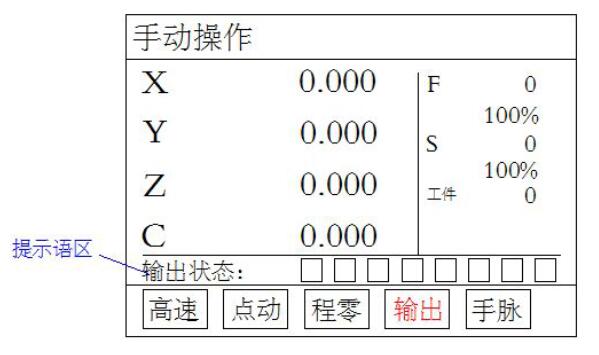

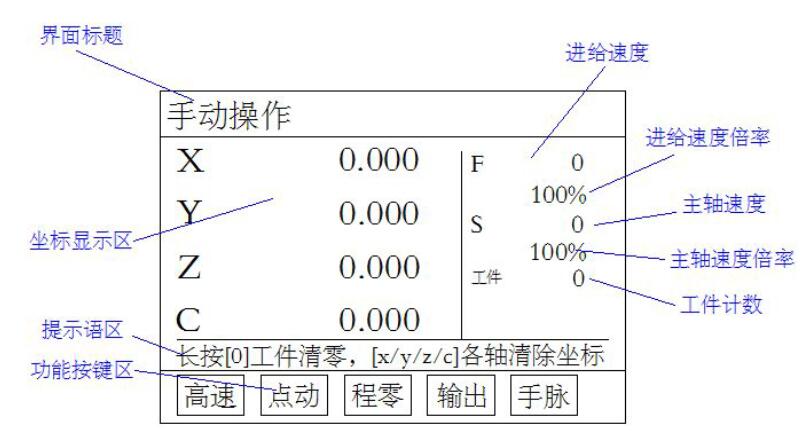

按“手動”鍵，進入手動操作界面，手動操作，能夠?qū)崿F(xiàn)電機正反轉，回程序零，輸出等功能。 1 提示語區 此區域會顯示操作時的提示語，例如，工件清零，坐標清回參考點等。 2 工件清零 當提示語區，有提示語“長按[0]工件清零”，此功能將可以操作，長按“0”鍵，工件清零。 3 坐標清回參考點 當提示語區，有提示語“[x/y/z/c]各軸清除坐標”,長按“X”鍵，X 軸坐標清回參考點，長按“Y”鍵，Y 軸坐標清回參考點，長按“Z”鍵，Z 軸坐標清回參考點，長按“C”鍵，C 軸坐標清回參考點。 5 選定進給軸 短按“X”鍵，選中X 軸；短按“Y”鍵，選中Y 軸；短按“Z”鍵，選中Z 軸；短按“C”軸，選中C 軸。 6 手動電機正反轉 第一步，選定進給軸，選定方式見4.5.3。第二步，按“←”鍵，電機正轉，按“→”鍵，電機反轉。 7 手動高速 按“高速”鍵，高速反顯時，按“←”鍵或“→”鍵，電機高速運行，運行速度值在參數-速度，[手動高速]參數項中設置。 8 手動低速 按“高速”鍵，高速正顯時，按“←”鍵或“→”鍵，電機低速運行，運行速度值在參數-速度，[手動低速]參數項中設置。 9 點動運動 點動運動，以設定值為步長，按一次“←”鍵或“→”鍵運動一次，步長在參數-系統，[點動增量]中設置，運動速度在參數-速度，[點位速度]中設置。 10 回程序零 按“程零”鍵，1~4 軸以****速同時全部回程序零點。 11 手動輸出 按“輸出”鍵，提示語區如下圖狀態。按數字鍵1~8,切換對應輸出口通斷狀態。
12 手脈 手輪轉動一下，進給軸以設定步長走一下，步長設定按鍵，步長可設定為0.1 或0.01 或0.001。 下面介紹一下新款CM45L系列可編程控制器自動執行功能

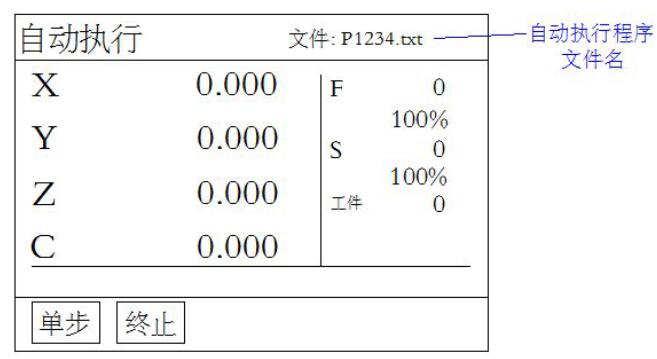

在主界面，按“自動”鍵，進入自動執行界面，按“啟動”鍵，程序運行，“暫�！辨I有效。 1 自動執行程序文件名 自動執行程序文件為最后一次打開的文件。 2 單步執行 程序是由一個個程序行組成的。按“單步”鍵，當[單步]反顯時，按一次“啟動”鍵，執行一個程序行。 3 連續執行 按“單步”鍵，當[單步]正顯時，按“啟動”鍵，程序連續執行，到最后程序行。 4 終止程序 程序運行時，按下“終止”鍵，程序運行終止，并跳到程序第一行。 5 暫停程序 程序運行時，按下“暫停”鍵，程序運行暫停，按“啟動”鍵，程序接著執行。
