TB6560AHQ 是東芝公司****推出的大功率兩相混和式步進電機驅動器芯片，配合簡單的外圍電路即可實現對步進電機的可靠驅動。特別適用于雕刻機等數控設備，可節約空間，大幅度降低成本。

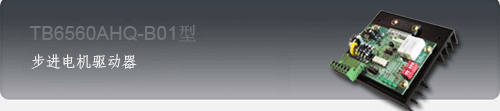

本公司使用TB6560AHQ開發的驅動器在電路和工藝結構方面都做了****化設計，可在不附加其它散熱方式的情況下連續穩定工作在3A電流，可以驅動3A以下的二、四相步進電機（包括57電機及部分86電機），已經達到量產要求。
一、驅動器的特點
1、結構：
☆采用型材散熱器結構，強化工藝可靠性；
☆TB6560AHQ芯片采用臥式安裝，確保散熱效果和結構強度；
☆接線部件采用防反插設計，方便可靠；
☆將設置開關減至最少（3個），操作簡單。
2、電路：
☆不加其它散熱板即可穩定工作在3A電流，可驅動3A左右的57或86電機；
☆可選擇半流控制功能，減少步進電機鎖定時的驅動器發熱量；
☆采用5V電源轉換器件，只需一組輸入電源；
☆控制信號輸入端采用光電隔離，有效防止電磁干擾；
☆電源輸入端加入高分子過流保護器件；
☆采用可靠性較高的表貼器件。
二、驅動器的技術參數
1、環境要求：
溫度 0～50℃
濕度 ≤90％
2、適用電機：
兩相、四相混合式（4線或6線步進電機）
3、工作電源：
輸入電源：24V(12V～32V，100W/每軸)
4、工作電流：
輸出電流：半流（1.25A），全流（3A）
5、工作性能：
H 橋雙極性驅動，恒相PWM控制
1/2、1/4、1/8、1/16細分
斯密特觸發半流控制方式
信號輸入端采用公共端為地光隔離電路
三、結構
1、驅動器整體尺寸：
100×95×45
2、散熱器尺寸：
100×95×24
3、PCB板尺寸：
100×64
。。。。。。
TB6560AHQ芯片英文資料PDF
訂購TB6560AHQ驅動器成品或咨詢芯片應用事宜，請與北京時代超群電器科技有限公司聯系（電話：13810577332 QQ號：717691920） |
