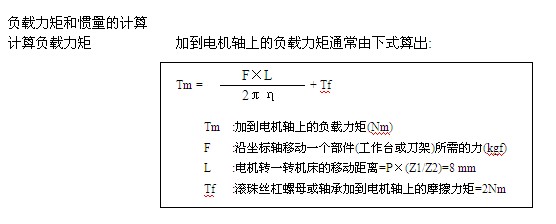

無論是否在切削，是垂直軸還是水平軸，F值取決于工作臺的重量，摩擦系數。若坐標軸是垂直軸，F值還與平衡錘有關。對于水平工作臺，F值可按下列公式計算：
不切削時：
F = μ（W+fg）
例如：
F=0.05×(1000+50)=52.5 (kgf)
Tm = (52.5×0.8) / (2×μ×0.9)+2=9.4(kgf.cm)
= 0.9(Nm)
切削時:
F = Fc+μ(W+fg+Fcf)
例如:
F=100+0.05×(1000+50+30)=154(kgf)
Tmc=(154×0.8) / (2×μ×0.9)+2=21.8(kgf.cm)
=2.1(Nm)
為了滿足條件1，應根據數據單選擇電機，其負載力矩在不切削時應大于0.9（Nm），****轉速應高于3000（min-1）�？紤]到加/減速，可選擇α2/3000（其靜止時的額定轉矩為2.0 Nm）。
| 型號 |
額定電壓V |
額定功率W |
額定轉矩n.m |
峰值轉矩n.m |
額定電流A |
額定轉速RPM |
轉子慣量kg·m2 |
重量
KG |
編碼器 |
適配驅動器 |
| 130AEA15015-SH0 |
220 |
1500 |
9.6 |
28.8 |
6 |
1500 |
1.93×10-3 kg·m2 |
11.5 |
2500 |
DM-20BA |
| 130AEA23015-SH0 |
220 |
2300 |
14.6 |
43.8 |
9.5 |
1500 |
2.69×10-3 kg·m2 |
12.45 |
2500 |
DM-20BA |
| 130AEA16020-SH0 |
220 |
1600 |
7.6 |
22.8 |
6.4 |
2000 |
1.50×10-3 kg·m2 |
10 |
2500 |
DM-20BA |
| 130AEA15025-SH0 |
220 |
1500 |
5.7 |
17.1 |
6 |
2500 |
1.17×10-3 kg·m2 |
8.5 |
2500 |
DM-20BA |
| 130AEA24030-SH0 |
220 |
2400 |
7.6 |
22.8 |
9.6 |
3000 |
1.50×10-3 kg·m2 |
10 |
2500 |
DM-10AA |
| 130AEA11020-SH0 |
220 |
1100 |
5.2 |
15.6 |
4.4 |
2000 |
1.17×10-3 kg·m2 |
8.4 |
2500 |
DM-20BA |
| 130AEA20025-SH0 |
220 |
2000 |
7.6 |
22.8 |
8.1 |
2500 |
1.50×10-3 kg·m2 |
10 |
2500 |
DM-20BA |
| 130AEA11025-SH0 |
220 |
1100 |
4.2 |
12.6 |
4.3 |
2500 |
0.96×10-3 kg·m2 |
8 |
2500 |
DM-10AA |
| 130AEA11015-SH0 |
220 |
1100 |
7 |
21 |
4.4 |
1500 |
1.5×10-3 kg·m2 |
9.5 |
2500 |
DM-10AA |
| 130AEA26025-SH0 |
220 |
2600 |
10 |
30 |
10.3 |
2500 |
1.93×10-3 kg·m2 |
11.8 |
2500 |
DM-20BA |
| 130AEA39025-SH0 |
220 |
3900 |
15 |
45 |
15.6 |
2500 |
2.69×10-3 kg·m2 |
12.6 |
2500 |
DM-30BA |
