伺服電機使用位置控制時 怎么接方向、脈沖線
【位置控制方式時的控制信號PUL±/DIR±或CW/CCW】
伺服驅動器在位置控制模式時由控制系統提供位置脈沖信號及電機方向信號。信號有兩種形式：脈沖+方向方式，正負雙脈沖方式
方式一：脈沖+方向，PUL±/DIR±
1） 位置脈沖信號PUL：
n 控制系統給出脈沖信號，經過驅動器內部的電子齒輪控制電機轉子旋轉。
n 驅動器內部的控制算法使電機轉子跟隨脈沖信號，。
n 位置偏差越小，運行過程中的位置精度越高，當位置偏差小于或等于〈定位完成界線值〉時就認為定位已完成。此信號在驅動器內部采用光耦進行隔離（參見下圖）。
2） 電機方向電平信號DIR：
n 此信號決定電機的旋轉方向。
n 此信號為高電平時電機為順時針旋轉，此信號為低電平時電機則為反方向逆時針旋轉。此種換向方式，稱之為單脈沖方式。
方式二：正反雙脈沖，CW/CCW -- 控制系統分別給出正反向的脈沖信號，經過驅動器內部的電子齒輪控制電機轉子旋轉。
2.【使能信號EN】
此信號在不連接時默認為有效狀態，這時驅動器正常工作。當此信號回路導通時，驅動器停止工作，這時電機處于無力矩狀態（相當于脫機信號），此信號為選用信號。此信號在驅動器內部采用光耦進行隔離（參見下圖）。

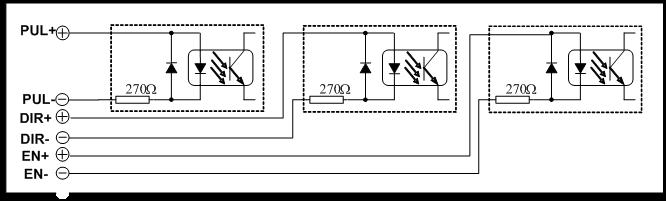

3.【驅動器光耦電路接口圖】
n 為了使控制系統和驅動器能夠正常的通信，避免相互干擾，我們在驅動器內部采用光耦器件對上述三路輸入信號進行隔離，三路信號的內部接口電路相同，內部采用光耦隔離方式連接。脈沖信號接入CP+/CP-端，方向信號接入DIR+/DIR-端，使能信號接入EN+/EN-端即可。
驅動器輸入信號內部接口示意圖
n 如果驅動器輸入信號為電壓信號，要求：3.6V≤高電平≤5.5V； -5.5V≤低電平≤0.3V，最常用的為TTL電平。
n 如果驅動器輸入信號為電流信號，要求：7mA≤高電流≤18mA； -18mA≤低電流≤0.2mA。

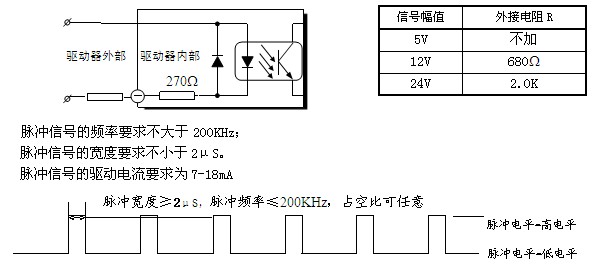

n 不管是電壓信號還是電流信號，最終轉化為光耦器件的輸入電流以達到信號傳輸?shù)哪康模▍⒖忌蠄D），如果電壓信號的幅值超出以上要求的范圍須在外部另加限流電阻R，保證給驅動器內部光耦提供7-18mA的驅動電流，參見下圖和下表。
