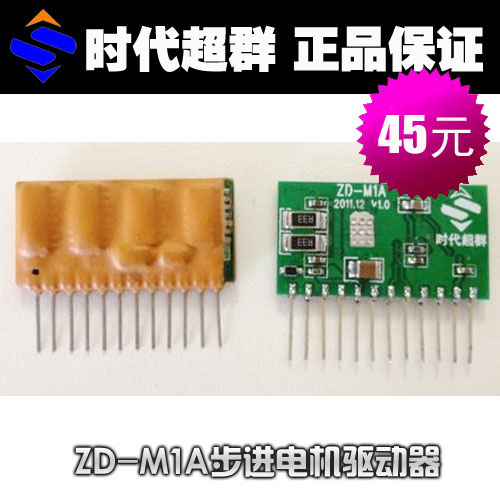

兩相步進電機板式驅動器：
1電流：0.8A以內可以設定，定制后電流不可改。
2細分：1,2,4,16細分4檔可以設定，定制后細分不可改。
管腳定義
|
序號 |
名稱 |
用法 |
|
1 |
A+ |
電機A相線圈 |
|
2 |
A- |
|
3 |
B+ |
電機B相線圈 |
|
4 |
B- |
|
5 |
VM |
電源正極，輸入電壓6-32VDC，建議對地接大于100uF電解電容 |
|
6 |
GND |
電源地 |
|
7 |
EN |
使能，低電平或懸空使能，設備工作；高電平脫機，設備待機 |
|
8 |
DIR |
方向，高電平或懸空電機正轉；低電平電機反轉 |
|
9 |
CLK |
脈沖輸入信號，上升沿有效 |
|
10 |
ER |
錯誤報警，正常時為高阻，短路或過熱保護時為低(漏極)，漏極電流<6mA |
|
11 |
5V |
驅動自帶5V基準，無需外接供電，也不能作為外部設備供電用 |
|
12 |
GND |
電源地 |
接線示例
外形尺寸
單位：毫米
此款驅動器采用了三洋兩相步進電機芯片LV8731V，這款芯片主要運用于20/28/39/42系列兩相步進電機，是采用高檔永磁硅鋼片及****長壽軸承制造，低碳環保。具有定位精度高，輸出力矩大，發熱量小，運行噪音低，動態特性好等特點，是工業設備提高產品質量的主要****。
產品廣泛應用于：自動化控制、精密機械加工、航天航空技術、消費產品、醫療器械、機器人、水下設施、紡織、半導體設備、包裝機械、搬運機械及其它工業自動化領域。
