一種電動自行車用無刷高速有齒電機，
具有定子、轉子、傳感器、左端蓋、右端蓋、左內蓋、右內蓋、 外齒圈、行星輪、中心齒輪、
左半軸、右半軸、雙軸承、離合器，轉子與中心 齒輪連接裝配，行星輪按裝在右內蓋上，
傳感器按裝在左內蓋反面，離合器、 外齒圏連接在左端蓋內，左右半軸分別按裝在左右內蓋上。
進一步地：所述的定子上設置有線槽，線槽的個數為21槽。
本實用新型的有益效果是，傳感器按裝在左內蓋反面，避免了電機高溫對 元件的損壞，
效率曲線在低功率端值不降低，高功率端有明顯提高，電機的動 態特性明顯改善，特性硬，
配有專用控制器，缺相保護，過流保護，可靠、調 速連續，平穩，無振動。 附圖說明.
下面結合附圖和實施例對本實用新型進一步說明。

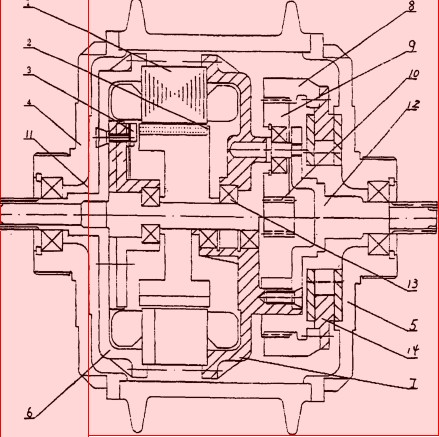

圖1是本實用新型的電動自行車用無刷高速有齒電機的結構示意圖。

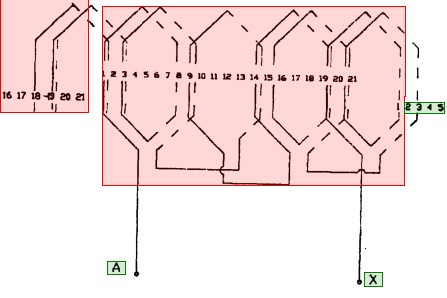

圖2是本實用新型的電動自行車用無刷高速有齒電機的繞組分布圖。
圖中1定子 2轉子 3傳感器 4左端蓋 5右端蓋 6左內蓋 7右內蓋 8外齒圈 9行星輪 10中心齒輪 11左半軸 12右半軸 13雙軸承 14離合器。
具體實施方式
如圖1所示，一種電動自行車用無刷髙速有齒電機，
具有定子1、轉子2、 傳感器3、左端蓋4、右端蓋5、左內蓋6、右內蓋7、外齒圈8、行星輪9、
中心齒輪10、左半軸11、右半軸12、雙軸承13、離合器14，轉子1與中心齒輪10連接裝配，
行星輪9按裝在右內蓋7上，傳感器3按裝在左內蓋6反面，離合器14、外齒圈8連接在右端蓋5內，
左右半軸11、12分別按裝在左右內蓋6、 7上，定子1上設置有線槽，
根據鐵損和線損計算機優化設計，線槽的個數為 21槽。
圖一
圖二
|
|
 |
