一般規格:
步距角：0.6°/1.2°
工作電壓：80-350V
溫升：85K Max
環境溫度：-40℃--+55℃
絕緣等級：B級
絕緣電阻：500VDC100MΩ Min
絕緣強度：1000VAC50Hz1mA Min

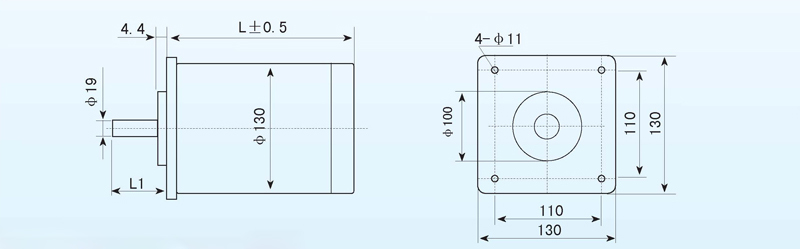

外形 /電氣原理圖：
技術數據：
接線方法：
配套驅動器：3HB2208三相步進電機驅動器
3HB2208是基于DSP控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110V-220V，適配電流在5.8A（7.0A）以下、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
特點
● 高性能、低價格
● 設有16檔等角度恒力矩細分，****分辨率60000步/轉
● ****反應頻率可達200Kpps
● 步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半
● 光電隔離信號輸入/輸出
● 驅動電流1.2A/相到5.8A/相（1.3A/相到7.0A/相）分16檔可調
● 單電源輸入，電壓范圍：AC110V-220V
●相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）。
