BL-0408無刷直流電機驅動器如何正確無誤使用，首先仔細閱讀說明書。線一定要接對，不然電機無法正常工作，避免燒壞驅動器。
24V～48V直流供電
起停及轉向控制
過流、過壓及堵轉保護
測速信號輸出
故障報警輸出
外部模擬量調速
制動快速停機（相當于使能 功能）

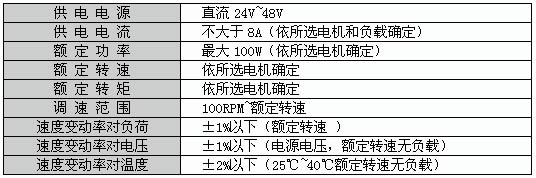

電氣性能（環境溫度Tj = 25℃時）

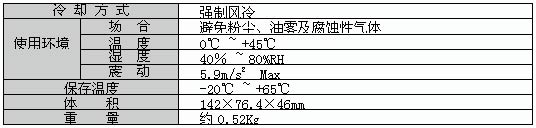

使用環境及參數
簡介說明：
調速方式：
本驅動器提供以下二種調速方式，用戶可任選一種內部電位器調速：逆時針旋轉驅動器面板上的電位器，電機轉速減小，順時針則轉速增大，用戶使用另一種調速方式時必須將電位器設于最小狀態；
外部輸入調速：將外接電位器的兩個固定端分別接于驅動器的“S+”和“S-”端，將調節端接于“AVI”端，即可使用外接電位器(10K)調速，也可以通過其他的控制單元（如PLC、單片機等）輸入模擬電壓到“AVI”端，實現調速（相對于S-），“AVI”的接受范圍為直流0V~10V對應電機轉速為0~3000轉/分；
機運行/停止控制（R/S）
通過控制端子“R/S”相對于“S-”的通、斷可以控制電機的運行和停止。當“R/S”與端子“S-”斷開時電機運行，反之電機停止。使用運行/停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關；
電機正/反轉控制 (F/R)
通過控制端子“F/R”與端子“S-”的通、斷可以控制電機的運轉方向。當“F/R”與端子“S-”不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；
制動停機（BRAKE）
通過控制端子“BRAKE”與端子“S-”的通、斷可以控制電機的制動停機。當“BRAKE”與端子“S-”斷開時電機運行，接通時電機快速制動停止。
驅動器故障（ALARM）
驅動器內部出現過壓或過流時，驅動器進入保護狀態，驅動器將自動停止工作，電機停止運行，驅動器上的紅燈亮，將驅動器斷電可以解除報警。
以上這款驅動器相當于時代超群的6716-V3無刷控制器（驅動器）

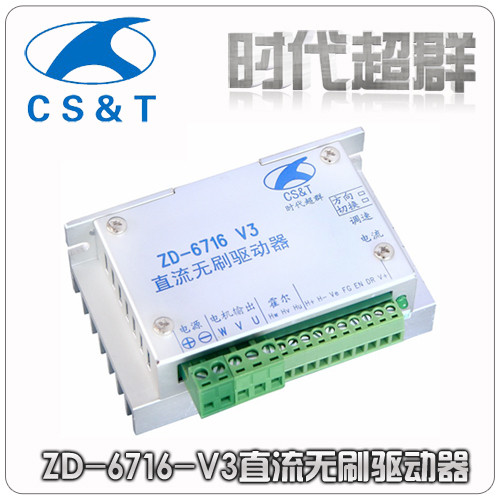

ZD-6716-V3
高性能直流無刷控制器(驅動器)
產品特點
l 高集成度高可靠性無刷直流(BLDC)電機控制器
l 三相全橋，PWM方式
l 閉環穩速，大負載時電機仍能保持轉速
l 純硬件設計，高速度，高抗干擾能力
l 控制和輸出接口全部采用光電隔離方式
l 周波限電流方式，保護更加精確快速
l 低發熱，大功率
主要功能
l 欠電壓(≤17V)、過熱(>150℃)自動保護
l 堵轉4秒自動保護
l 霍爾錯誤保護
l 輸出限流線性可調：0.5-8A
l 支持內置電位器、外接電位器和模擬電壓調速
l 支持速度信號輸出反饋
l 帶有使能功能
l 具有緩啟動功能，避免電流過沖，有效保護電機
安全注意事項
l 本產品屬于專業電器設備，應由專業技術人員進行安裝、調試、操作和維護。不正確的使用將導致觸電、火災、爆炸等危險。
l 本產品為直流電源供電，請確認電源正負極正確后上電
l 請勿帶電插拔連接線纜，且通電中不允許有線纜短接，否則將導致產品損壞
l 電機運行中如需改變方向，必須先減速致電機停止后，再換向
l 驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或可燃性異物，儲存和使用時請注意防潮防塵
l 驅動器為功率設備，盡量保持工作環境的散熱通風
接口定義
|
名稱 |
說明 |
|
正/負極 |
直流電源輸入，18-48V |
|
U,V,W |
電機相線 |
|
Hu,Hv,Hw |
霍爾信號線 |
|
H+,H- |
霍爾電源，外接調速參考線，禁止外接給其它設備使用 |
|
Ve |
外接調速。使用內部調速時懸空。注① |
|
FG |
速度反饋信號，頻率=霍爾換相頻率注② |
|
EN |
使能，懸空或高電平時為正常工作，低電平脫機注③ |
|
DR |
方向，懸空或高電平時為正轉，低電平反轉注③注④ |
|
V+ |
控制信號公共正端(+5V)注⑤ |
|
電源燈 |
綠色，通電后長亮 |
|
電流 |
輸出限流設置，順時針旋轉0.5-8A |
|
調速 |
內部電位器調速，順時針旋轉，速度0-100 |
|
方向 |
OFF=正轉，ON=反轉，當外接方向控制時設置為OFF |
|
切換 |
ON=內部電位器調速，OFF=外接調速 |
注①:支持外接10K電位器或模擬電壓調速。當外接電位器時，Ve對應電位器中間腳；當外接模擬電壓時，H-為參考地，Ve為模擬電壓輸入信號，H+懸空(詳見接線方法)
使用此功能時確認“切換”撥碼為OFF狀態
注②:速度反饋接口，采用oc門方式，禁止與地直接相連，不用時懸空。
注③:此信號需有5mA以上驅動吸收能力
注④:當使用此功能時，確認“方向”撥碼為OFF
注⑤:信號電源，默認為3.3-5V，由上位機或控制單元提供，需和控制信號為一個回路。
限流說明：
本控制器采用輸出限流方式，有效避免因啟動或負載加大時電流過大導致工作異常。實際使用時請根據電機參數設置輸出限流值。
調速說明：
使用外接模擬電壓Ve調速時，電壓范圍為0-5V，其中在約1-4.5V時電機速度
常見問題解答
1.問：初次使用該控制器，如何能盡快上手？
答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。
2.問：電源接反有何影響？
答：會燒毀驅動器。
3.問：上位控制信號高于5V，如何處理？
答：需要串聯限流電阻，12V串聯2K，24V串聯4.7K
4.問：驅動器長時間工作后外殼比較熱，正常嗎？
答：正常，在常溫下外殼達到90度不會對性能有影響。
5.問：電源指示燈亮，但電機不轉且抖動，是什么原因？
答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新加電測試。
6.問：用此控制器，能否將我的電機轉速調到6000？
答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0-****速。
7.問：想在此驅動器上加些功能或做新產品開發，是否可以？ 答：可以，請聯系我公司。
質保條例
本產品提供最長15個月的免費質保，和之后的2年成本維修，具體條例如下：
1．收到產品7日內無原因退換貨——需保證產品外觀無損，無使用痕跡。
2．六個月內主要部件免費更換(除外殼)——自購買之日起，或出廠日期三個月后算起(以質保簽為準)
4．免費質保期過后的兩年內，享受成本維修。
有下列情形之一的，不享受以上質保：
1. 不遵守“安全注意事項”或“產品工作條件”使用，導致產品損壞的；
2. 質保易碎貼損壞，或有拆卸痕跡的；
3. 因雷擊、地震、海嘯、戰爭等人力不可抗拒因素所造成產品損壞的；
4. 其它人為原因損壞的。
