系列高電壓步進電機，以及與之相匹配的驅動器。產品詳情
|
型號 |
額定電流 |
工作電壓（V） |
軸長 |
軸徑 |
出軸 |
扭力（Nm） |
配套驅動器 |
重量 |
|
86BYG250-113 |
4A |
220V |
32 |
14 |
鍵槽 |
8.5 |
2HA2260 |
3.65 |
2HA2260
一、主要特點
1 平均電流控制，兩相正弦電流驅動輸出
2 單相交流80～220V供電
3 光電隔離信號輸入/輸出
4 有過壓、欠壓、過流、相間短路、過熱保護功能
5 十六檔細分和自動半流功能
6 八檔輸出相電流設置
7 具有相位記憶功能（保持電機上下電位置不變）
8 具有脫機命令輸人端子
9 電機的扭矩與它的轉速有關，而與電機每轉的步數無關
10高啟動轉速
電氣參數
|
輸入電壓 |
單相交流80～220V輸入 |
|
輸入電流 |
小于5安培 |
|
輸出電流 |
1.3A～5.6A |
|
功 耗 |
功耗：100W； 內部保險：6A |
|
溫 度 |
工作溫度-10～45℃；存放溫度-40℃～70℃ |
|
濕 度 |
不能結露，不能有水珠 |
|
氣 體 |
禁止有可燃?xì)怏w和導電灰塵 |
|
重 量 |
1.050千克 |
驅動器接線

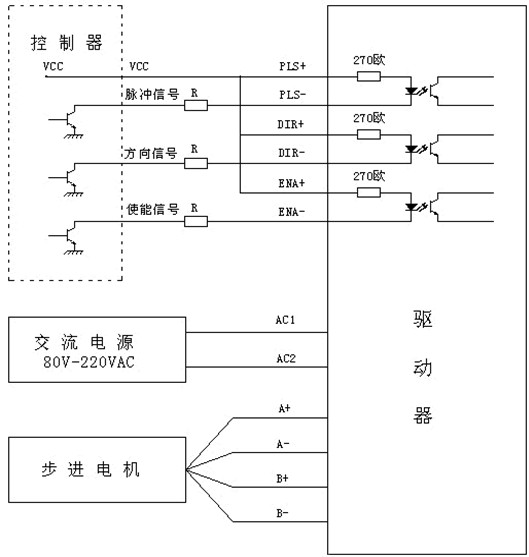

一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器（脈沖源）。以下為典型系統接線圖：
