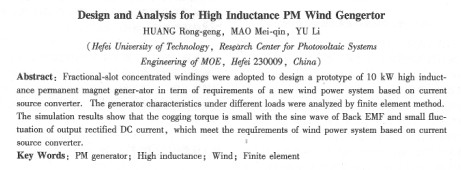

高電感永磁同步風力發電機的設計和分析
黃榮賡，茆美琴，喻莉
（合肥工業大學教育部光伏系統工程研究中心，合肥230009）
摘要：根據新型的基于電流源型風力發電系統的要求，采用分?jǐn)?shù)槽集中繞組設計了輸出功率為10 kw的高電感永磁同步發電機，并運用有限元法分析了電機在不同負載情況下工作特性。分析結果表明，電機的齒槽轉矩較小，電機繞組的感應電動勢接近正弦，在一定的轉速范圍內，電機輸出的電流經整流器整流以后，其直流電流波
動小，滿足電流型風力發電系統控制要求。
關鍵詞：永磁同步發電機；高電感；風力；有限元
中圖分類號：tm315：tm313 文獻標志碼：a 文章編號：1001-6848( 2010) 07-0017-04
o引 言
傳統小型風力發電系統多采用低電感永磁同步發電機。而永磁發電機按其電感特性分類，有低電感和高電感兩類。低電感電機的額定電流遠小于短路電流，在出現故障或者需要大范圍的弱磁控制是就會出現大電流，因此這對風力發電系統電力電子變換器提出了較高的要求。相反高電感電機由于大電感的存在，它的工作電流接近短路電流，就不會出現上述問題。文獻[1]提出了基于高電感永磁同步電機的電流型風力發電系統。與傳統的電流型并網逆變器相比，它的優勢在于拓?fù)浜?jiǎn)單，省去直流電感，成本低廉，適用于中小型風力發電系統。但是并沒有提及如何實現適用于風力發電系統的高電感電機。而文獻[2]通過使用分?jǐn)?shù)槽集中繞組來增大電機電感，實現****弱磁控制，在大的轉速范圍內輸出能量恒定。此種電機主要應用于電動機車。本文針對風力發電系統的運行特點，采用分?jǐn)?shù)槽集中繞組和改變槽型的方法設計一臺用于風力發電系統的10 kw高電感永磁同步發電機，并且運用的maxwell 2d軟件建立高電感永磁同步發電機模型，并對其進行了有限元分析，對電枕相關特性進行了評估。
1高電感永磁同步發電機特性
高電感永磁發電機的等效模型可用反電動勢電壓源和串聯電感表示，其負載用一個電阻來模擬。電壓平衡方程式為：
其中反電動勢的有效值為：
電感電壓的有效值為：
短路電流為：
式中，w為電機同步電角速度，l為電機電感，k為反電動勢系數，僅于電機參數有關。y為電機輸出電壓。
由上得知反電動勢電壓源的電壓和頻率都與電機角速度成正比，短路電流與轉速無關。
圖1表明了在風力發電系統中高、低電感永磁發電機負載特性的巨大差異。傳統的低電感永磁發電機，其輸出電流相對于短路電流很小，輸出電壓接近于開路電壓且與轉速成正比，這樣風速變化就會引起電壓較大的變化，從而使并網逆變器的設計變得復雜。而對于高電感發電機，其輸出電壓相對開路電壓較小，輸出電流接近于短路電流，即使轉速發生變化，輸出電流變化不大，因而可近似當作恒流源，這就簡化了后級電流型變流器的設計和控制。
2高電感永磁電機的電感范圍
高電感永磁同步電機要能夠在風速變化時，輸出電流近似保持不變，電機電感遠高于普通永磁同步電機，但它又受電機尺寸，電磁轉矩和損耗的限制，所以電感應在一定的范圍內進行選擇。
2.1電感下限
電機工作在額定情況，電機的轉速為額定轉速，輸出的電壓和電流與額定值相等。忽略電機電阻，它的穩態電壓平衡方程式為
電機工作在三相短路情況時，電機的轉速為額定轉速，忽略電機電阻，穩態電壓平衡方程式為
|
