基于AVR單片機的無刷直流電動機控制系統設計
吳耀春，亢鳳林
（安陽工學院，河南安陽455000)
中圖分類號：TM33 文獻標識碼：E
文章編號：1004—70埔(2010)05—0074—0l
0 引言
ATmegal8是ATMEL公司推出的一款A(yù)VR增強型單片機，內置nash的精簡指令集(RIsc)高性能低功耗cM0s微處理器。本文探討了以ATme酣8單片機為核心無刷直流電機控制系統和控制策略。
1系統硬件構成和工作原理
1.1控制電路設計

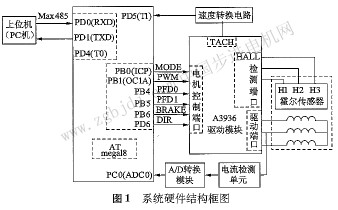

系統的硬件框圖如圖1所示，它包括一個以A1_m。gal8為核心的單片機控制板，一塊配套的電機控制驅動板和一臺無刷直流電動機。
控制板部分以A1_me鰣8為核心，加上一部分外圍電路及接口構成。主要功能是控制指令的接收和執行，速度檢測信號的接收和計算處理，電流采集信號接收和轉換，速度閉環和電流閉環控制算法的執行等。
電機控制主要通過對驅動模塊的控制來實現。利用AT一megal8內部集成的3個可實現任意相位和頻率可調的PwM通道，產生驅動功率芯片所需的PwM信號，通過速度檢測電路采集驅動模塊在驅動電機運轉時TAcH產生的速度脈沖信號，進行電機轉速的計算和存儲，作為速度環的參考信號。利用內部集成的A／D轉換通道對相電流Iphase進行轉換和存儲，作為電流環的反饋信號。通過單片機的I／0與驅動模塊的控制接口相連，PBl口輸出電機的起動停止信號，PD6口輸出電機的正反轉信號，PB0、PB4、PB5、PB6口輸出組合信號，實現電機不同的緊急制動模式等。通過片上的相應引腳和485串行通信模塊與Pc機通信，接收上位機的控制指令。
1.2驅動模塊電路設計

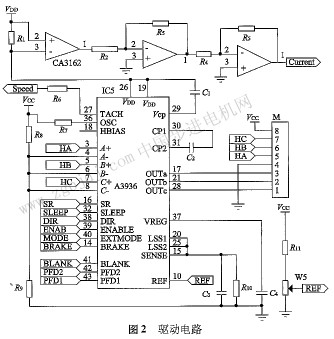

驅動模塊的硬件電路主要由電機驅動芯片及其外圍電路組成，實現對控制部分傳送過來的驅動信息進行處理，以此來控制電機的工作狀態和轉速。除此之外，還有電源電路、電流檢測電路、轉速檢測電路、過流保護電路和緊急制動等輔助電路，以及電機和控制板的接口電路。具體電路如圖2所示。
電機驅動芯片采用AⅡegr0公司的DMOs三相電機驅動芯片A3936，它具有集成度高、可靠性好、速度快、過流欠壓及過熱保護、調試方便等特點。A3936內部集成可編程混合快
慢電流衰減模式，外部速度控制回路轉速計輸出，交叉電流保護和內部欠壓鎖定及過熱關機電路。
驅動電路采用+24 V供電，電機的起動和運轉由ENA—BLE引腳輸入的PwM信號控制，電機的轉動方向由DIR控制，置高，電機正傳，反之則反轉。BRAK}：引腳置高，PFD2、PFl)1引腳分別取11，快衰減緊急制動；10，以48％的速率衰減制動；01，以15％的速率衰減制動；00，慢衰減制動。RFE是一個_口J調電阻，調整驅動電機的保護電流。
2控制策略
理想的無刷直流電動機的感應電動勢和電磁轉矩公式如下：
式中：Np為總導體數；B為永磁體產生的氣隙磁密；l為轉子鐵心長度；t為轉子半徑；ω為轉子機械角速度；is為定子電流由以上公式可以看出，其轉速與電壓成正比，轉矩與相
電流成正比。為了達到控制精度和動態性能，本系統選用轉速、電流雙閉環調速系統�？刂葡到y(tǒng)框圖如圖3所示。  飛利浦FC9066吸塵器的特點是吸塵器輕巧、低噪聲，使用電機罩空間小，電機�。坏σ�，勢必功率大，轉速升高。
