基于內�？刂频挠来磐诫妱�(dòng)機調速系統設計
李運德，張森，孫興中
(廣東工業大學，廣東廣州，510006)
摘要：針對永磁同步電動機伺服系統高性能的控制要求，提出一種基于內模控制技術的永磁同步電動機控制策略。設計的內�？刂破骶哂薪Y(jié)構簡單、直觀和容易調節等特點，通過使用內�？刂萍夹g(shù)設計電流環，改善電流環的性能；在電流環的基礎上，再用內�？刂萍夹g(shù)設計速度控制器，抑制速度波動；利用構建仿真模型對該調速系統進行仿真研究。結果表明：用內模控制結構設計的調速系統有轉速超調量低、轉矩脈動小和響應速度快的優點，明顯改善了系統的跟隨性能和抗擾性能，證明了該控制策略的有效性。
關鍵詞：永磁同步電動機；內�？刂�；電流調節器；轉速間節器
中圈分類號：TM341 文獻標識碼：A 文章編號：l004—7018(2010)05—0056—04
0引言
永磁同步電動機(以下簡稱PMsM)因其體積小、慣量低、響應速度快、效率和功率因數高等優點，廣泛應用在高性能伺服領域。
對電機控制系統來說，工程上常采用常規PI調節器對系統進行電流與速度調節，一般會產生較大的超調，且響應速度也慢。因此，在對動態性能要求較高的場合，如電動車輛要求調速系統起制動超調小，受擾動時動態速降小、恢復時間快，采用常規PI調節器就會受到一定的局限性，不能滿足相關方面的要求。
本文采用內�？刂频姆椒ǎ谟来磐诫妱�(dòng)機的控制中對電流調節器和轉速調節器進行優化設計。所設計的內�？刂破鞯慕Y(jié)構只有一個可調參數，并且這個參數的取值決定著閉環輸出的響應速度。本文通過用Matlab R2007a軟件對系統進行建模仿真，實現了對系統優化控制的目的。
1 PMsM數學模型
PMsM是從繞線式轉子同步伺服電動機發展而來的。PMsM的定子由三相對稱繞組及鐵心構成，并且通常以Y型連接，構成對稱、均勻的電樞繞組，可以產生正弦的感應電勢波形；在轉子結構上，PMsM用強抗退磁的永磁體取代普通電動機的電勵磁，從而省去了勵磁線圈、滑環和電刷。為了建立正弦波PMsM的數學模型，首先假設：
(1)忽略電動機鐵心的永磁飽和；
(2)不計電動機的渦流和磁滯損耗；
(3)電動機的電流為對稱的三相正弦電流。
對于PMsM，取永磁體基波勵磁磁場軸線(磁極軸線)作為直軸，亦稱d軸；而沿著轉子旋轉方向超前d軸90。電角度作為交軸，亦稱q軸；把4相繞組軸線作為參考軸線，且d軸與參考軸之間的電角度為a，而d、g軸則以電角速度w隨同轉子一起旋轉，其坐標圖如圖1所示。

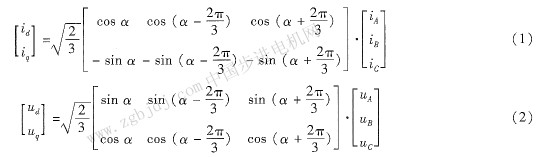

根據圖1，先后經過clarke變換(由三相靜止坐標變換到兩相靜止坐標)和Park變換(由兩相靜止  MsM中定子繞組一般為無中線的Y型連接，則有iA+iB+ic=0。
式中：ud,uq為d、q軸定子電壓；id、iq為d、g軸定子電流；φd、φq為d、q軸定子磁鏈；R為定子電阻Ld、Lq為d、g軸定子電感；φf(shuō)為轉子上的永磁體產生的磁勢；J為轉動慣量；TL為負載轉矩；Te為輸出轉矩；B為粘滯摩擦系數；ωr為轉子角速度；ω為轉子電角速度，ω=Pω；p為極對數。
2內�？刂破鞯脑O(shè)計
2．1內�？刂破鞯奶攸c(diǎn)
內�？刂破鞯幕舅枷胧桥c被控對象并聯一個與對象盡量一致的標稱模型，利用其輸出與實際對象的輸出之差反饋到控制器的輸入端，來抑制參數的變化、模型失配與外部干擾信號，以提高系統的魯棒性和抑制干擾能力。
對內�？刂破鬟M(jìn)行設計時應分兩個步驟：第一步，暫時不考慮系統的魯棒性和約束性，設計出一個穩定的控制器；第二步，引入反饋濾波器和輸入濾波器，并通過調整濾波器的結構和參數來獲得期望的動態性能和魯棒性。
圖2為基本內�？刂平Y(jié)構圖[1,5]。Gp為被控對象，Gm為被控模型(描述被控對象動態行為的基礎模型)，Cm為前饋內�？刂破�。當模型匹配時，有坐標變換到兩相旋轉坐標）[2]，可建立如下坐標關系式：
|
