拼塊式和鉸鏈?zhǔn)綗o刷直流電動機
王崢1,2
(1上海交通大學,上海200030;2中國電子科技集團第二十一研究所,上海200233)

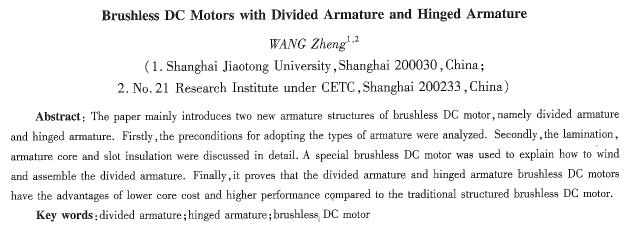

摘要:主要介紹兩種新型的無刷直流電動機電樞結構,即拼塊式和鉸鏈?zhǔn)诫姌小7治隽瞬捎迷撾姌薪Y(jié)構的條件,然后詳細介紹其電樞沖片、電樞鐵心和槽絕緣,并舉例介紹拼塊式無刷直流電動機電樞的嵌線和拼裝。最后通過對比說明,采用拼塊式和鉸鏈?zhǔn)诫姄附Y(jié)構能夠大大節約電樞鐵心成本,提高電機性能。
關鍵詞:拼塊式電樞;鉸鏈?zhǔn)诫姌;無刷直流電動機
中圖分類號:TM33 文獻標識碼:A 文章編號:1004—7018(2010)05—0016—03
O引 言
中小型電機大多采用傳統的整圓式電樞沖片,即電樞沖片是整圓的,齒槽交錯、均勻連續地沿圓周分布。在電樞沖片加工過程中,勢必產生許多邊角廢料,影響硅鋼材料的利用率,增加制造成本。這種整圓式的電樞鐵心嵌線比較困難,槽滿率低,端部相對較長,不利于提高產品的性能和規;a(chǎn)。
本文分析研究了一種新型的電樞結構,即拼塊式和鉸鏈?zhǔn)诫姍C(jī)電樞。這種電樞結構可以提高原材料的利用率,降低成本,改善電機產品的性能。同時,也將為無刷直流電動機提供一種新穎、有效的結構形式,并將推動其產業化發展。
1采用拼塊式和鉸鏈?zhǔn)诫姌薪Y(jié)構的條件
首先,介紹四個概念。
(1)分?jǐn)?shù)槽繞組。分?jǐn)?shù)槽繞組就是每極每相槽數為分?jǐn)?shù),即:
式中:q為每極每相槽數;z為定子或轉子槽數;p為極對數;m為繞組相數。
(2)極距。一個磁極在圓周方向所跨過的距離,通常以槽數來表示。即:
式中:t為極距。
(3)繞組節距。一個電樞元件在圓周方向所跨過的槽數,用y來表示。當y=r時,稱為全距繞組;當y或y>r時,稱為短距或長距繞組。通常,為了消除或減小電樞繞組磁勢諧波,采用短距或長距繞組。
(4)短距系數或長距系數。公式如下:
為了保證繞組基波磁勢不會被消弱太多,繞組的短距系數或長距系數不宜太小,也就是繞組節距盡量接近極距。
當極距t接近于1時,通常繞組節距取1,該繞組稱為集中式繞組。

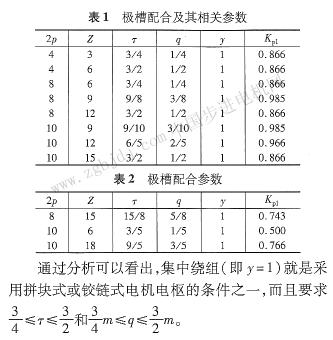

表1列出了微型無刷直流電動機經常采用的極槽配合以及相關參數(假設m=3)?梢钥闯觯
如果采用表2中的極槽配合和繞組節距,Kp1會很小,電機性能會過分消弱。
2拼塊式和鉸鏈?zhǔn)綗o刷直流電動機電樞特點
2.1拼塊式和鉸鏈?zhǔn)綗o刷直流電動機電樞沖片

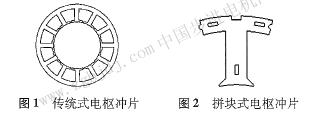

拼塊式電樞沖片具有較明顯的結構特征,就是將傳統的整圓的電樞沖分成z(槽數)單元,z個單元是分離的。圖1為傳統式電樞沖片,圖2為拼塊式電樞沖片。
鉸鏈?zhǔn)诫姌袥_片是在拼塊式電樞沖片基礎上發展而來,連續沖制,并使z個單元相互銜接地排列成一條直線,更利于規;a(chǎn)。圖3為鉸鏈?zhǔn)诫姌袥_片。
單個拼塊式電樞沖片的面積是整個電樞沖片的1/z,可以利用帶狀材料沖制,減少邊角廢料。而且,可以通過合理安排沖制工藝,進一步減少邊角料的浪費。
拼塊式和鉸鏈?zhǔn)诫姌袥_片上有三個隼峁,片與片之間可以通過隼峁相扣,所以電樞鐵心疊裝不需要黏結劑,并且可以在沖片沖制過程中自動完成。對于大機座號的電機,可以在
|
